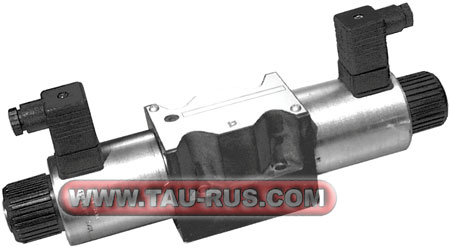

— Гидрораспределители (клапаны) WEDE-42-*-10-V-*, WEDE-43-*-10-V-* - это направляющие золотниковые гидрораспределителями стыкового монтажа с электромагнитным управлением. Служат для управления пуском, остановкой и направлением потока рабочей жидкости.
—
Гидрораспределители WEDE имеют монтажную поверхность, соответствующую следующим стандартам: ISO 4401 / CETOP R35H size 5, NFPA D05, DIN 24 340 A10. Максимальное рабочее давление гидрораспределителей WEDE составляет 315 бар, а максимальный расход рабочей жидкости составляет 120 л/мин.

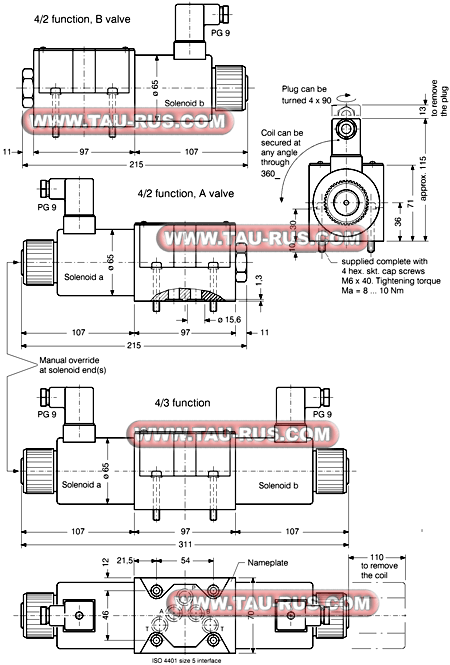

Размеры клапанов WEDE*10
Тех. данные гидрораспределителей WEDE*10
Параметр
|
Ед. изм.
|
Значение параметра
|
Монтаж
|
-
|
стыковой
|
Типоразмер
|
-
|
Ду=10 мм, ISO 4401 size 5
|
Масса с одним / двумя соленоидами
|
кг
|
4,8 / 6,3
|
Время вкл. / выкл.
|
мс
|
160 / 45
|
Макс. рабочее давление A, B, P
|
бар
|
315
|
Макс. рабочее давление T
|
бар
|
160
|
Макс. расход рабочей жидкости
|
л/мин
|
120
|
Температура рабочей жидкости
|
°C
|
-25...+80
|
Вязкость рабочей жидкости
|
сСт
|
10...500
|
Структура условного обозначения
WEDE
|
-
|
43
|
-
|
H
|
-
|
10
|
-
|
V
|
-
|
5
|
-
|
24 VDC
|
-
|
*
|
|
|
|
|
|
|
|
|
Опции
|
|
Вольтаж:
12 VDC = 12 В пост. ток
24 VDC = 24 В пост. ток
115 VAC = 115 В перем. ток
230 VAC = 230 В перем. ток
|
|
5 = модификация в серии
|
|
V = уплотнения вайтон (стандарт)
|
|
10 = типоразмер по ISO 4401 size 5 (Ду=10 мм)
|
|
D, G, H, A, B, AD, BD ... гидросхемы (см. таблицу ниже)
|
|
42 = двухпозиционный 43 = четырёхлинейный, трёхпозиционный
|
|
|

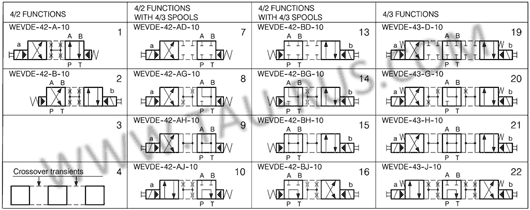

Гидравлические схемы (конфигурации золотника)
Гидросхемы гидрораспределителей WEDE-42-*-10-V-*, WEDE-43-*-10-V-*
|
|
Предпочтительные типы гидрораспределителей WEDE*10 для подбора аналогов
Гидрораспределитель WEDE-43-H-10-V-24 VDC
|
Гидрораспределитель WEDE-43-H-10-V-230 VAC
|
Гидрораспределитель WEDE-43-G-10-V-24 VDC
|
Гидрораспределитель WEDE-43-G-10-V-230 VAC
|
Гидрораспределитель WEDE-43-D-10-V-24 VDC
|
Гидрораспределитель WEDE-43-D-10-V-230 VAC
|
Гидрораспределитель WEDE-43-J-10-V-24 VDC
|
Гидрораспределитель WEDE-43-J-10-V-230 VAC
|
Гидрораспределитель WEDE-42-A-10-V-24 VDC
|
Гидрораспределитель WEDE-42-A-10-V-230 VAC
|
Гидрораспределитель WEDE-42-B-10-V-24 VDC
|
Гидрораспределитель WEDE-42-B-10-V-230 VAC
|
Гидрораспределитель WEDE-42-AD-10-V-24 VDC
|
Гидрораспределитель WEDE-42-AD-10-V-230 VAC
|
Гидрораспределитель WEDE-42-AH-10-V-24 VDC
|
Гидрораспределитель WEDE-42-AH-10-V-230 VAC
|
Гидрораспределитель WEDE-42-BD-10-V-24 VDC
|
Гидрораспределитель WEDE-42-BD-10-V-230 VAC
|
Гидрораспределитель WEDE-42-BH-10-V-24 VDC
|
Гидрораспределитель WEDE-42-BH-10-V-230 VAC
|
Гидрораспределитель WEDE-43-H-10-V-12 VDC
|
Гидрораспределитель WEDE-43-H-10-V-115 VAC
|
Гидрораспределитель WEDE-43-G-10-V-12 VDC
|
Гидрораспределитель WEDE-43-G-10-V-115 VAC
|
Гидрораспределитель WEDE-43-D-10-V-12 VDC
|
Гидрораспределитель WEDE-43-D-10-V-115 VAC
|
Гидрораспределитель WEDE-43-J-10-V-12 VDC
|
Гидрораспределитель WEDE-43-J-10-V-115 VAC
|
Гидрораспределитель WEDE-42-A-10-V-12 VDC
|
Гидрораспределитель WEDE-42-A-10-V-115 VAC
|
Гидрораспределитель WEDE-42-B-10-V-12 VDC
|
Гидрораспределитель WEDE-42-B-10-V-115 VAC
|
Гидрораспределитель WEDE-42-AD-10-V-12 VDC
|
Гидрораспределитель WEDE-42-AD-10-V-115 VAC
|
Гидрораспределитель WEDE-42-AH-10-V-12 VDC
|
Гидрораспределитель WEDE-42-AH-10-V-115 VAC
|
Гидрораспределитель WEDE-42-BD-10-V-12 VDC
|
Гидрораспределитель WEDE-42-BD-10-V-115 VAC
|
Гидрораспределитель WEDE-42-BH-10-V-12 VDC
|
Гидрораспределитель WEDE-42-BH-10-V-115 VAC
|
