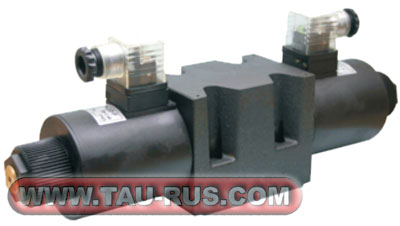

Гидрораспределители RH10...1-...F... (с электромагнитным управлением, Ду=10 мм)

— Гидрораспределители (клапаны) RH10...1-...F... являются элементами гидропривода, которые направляют движения рабочей жидкости от генераторов напорного потока до всех видов исполнительных механизмов и к баку.
— Гидрораспределители RH10...1-...F... состоят из золотника (рабочий орган), корпуса управляющего органа электромагнитов (соленоидов) одного или двух. Гидрораспределители RH10 имеют условный проход 10 мм.
— В зависимости от конструкции управляющего золотника бывают разные схемы распределения (двух и трех позиционные). Перемещение золотник а осуществляется электромагнитами. Возврат в нейтральное положение осуществляется возвратной пружиной.

Размеры клапанов RH10...1-...F...

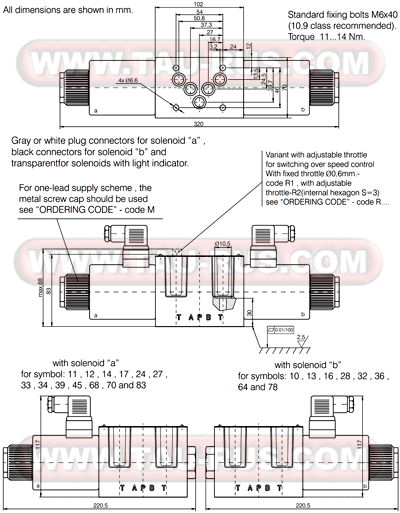

Размеры гидрораспределителей RH10...1-...F...

Тех. данные гидрораспределителей RH10...1-...F... Параметр Ед. изм. Значение параметра Монтаж - стыковой Типоразмер - Ду=10 мм, ISO 4401 size 5 Масса не более AC / DC кг 6,6 Положение в пространстве - Любое Номинальное давление A, B, P бар 320 Подпорное давление T бар 160 Макс. расход рабочей жидкости л/мин 140 Макс. кол-во переключений цикл/час 15000 Температура рабочей жидкости °C -20...+80 Температура окруж. среды °C -20...+50 Вязкость рабочей жидкости сСт 10...800 Тонкость фильтрации мм 0,025 Структура условного обозначения RH10   00   1 - 110/50   F   C2   N   *                 Опции Климатическое исполнение: N = стандартное исполнение T = тропическое исполнение Опции электрических разъёмов: C1 = без электроразъёма C2 = стандартный разъём DIN 43 650 (пост. ток) C3 = разъём со световой индикацией (пост. ток) C4 = разъём со встроенным RC-фильтром (перем. ток) C5 = со встроенным RC-фильтром и индикацией (перем. ток) F = модификация Вольтаж / частота тока: 012/00 = 12 В пост. ток 024/00 = 24 В пост. ток 110/50 = 110 В перем. тока с частотой 50 Гц 220/50 = 220 В перем. тока с частотой 50 Гц 1 = с электромагнитным управлением 00 = гидросхема (см. схемы и их обозначение ниже) RH10 = гидрораспределитель c электромагнитным управлением, Ду=10 мм

Гидросхемы и типовые гидросхемы гидрораспределителей RH10...1-...F...

Гидросхемы гидрораспределителей RH10...1-...F...

Предпочтительные типы для подбора аналогов Гидрораспределитель RH10001-024/00 Гидрораспределитель RH10001-220/50 Гидрораспределитель RH10051-024/00 Гидрораспределитель RH10051-220/50 Гидрораспределитель RH10041-024/00 Гидрораспределитель RH10041-220/50 Гидрораспределитель RH10011-024/00 Гидрораспределитель RH10011-220/50 Гидрораспределитель RH10021-024/00 Гидрораспределитель RH10021-220/50 Гидрораспределитель RH10131-024/00 Гидрораспределитель RH10131-220/50 Гидрораспределитель RH10111-024/00 Гидрораспределитель RH10111-220/50 Гидрораспределитель RH10121-024/00 Гидрораспределитель RH10121-220/50 Гидрораспределитель RH10101-024/00 Гидрораспределитель RH10101-220/50 Гидрораспределитель RH10001-110/50 Гидрораспределитель RH10021-012/00 Гидрораспределитель RH10051-110/50 Гидрораспределитель RH10331-012/00 Гидрораспределитель RH10041-110/50 Гидрораспределитель RH10331-024/00 Гидрораспределитель RH10011-110/50 Гидрораспределитель RH10331-110/50 Гидрораспределитель RH10021-110/50 Гидрораспределитель RH10331-220/50 Гидрораспределитель RH10131-110/50 - Гидрораспределитель RH10111-110/50 - Гидрораспределитель RH10121-110/50 - Гидрораспределитель RH10101-110/50 - Примеры условного обозначения — RH10001 - 024/00F: распределитель гидравлический с условным проходом 10 мм, схема распределения "00", с электромагнитным управлением, напряжение 24V постоянного тока, модификация "F". — RH10051 - 024/00F: распределитель гидравлический с условным проходом 10 мм, схема распределения "05", с электромагнитным управлением, напряжение 24V постоянного тока, модификация "F".

     Уважаемые посетители сайта! Приобрести аналоги гидрораспределителей RH10...1-...F... из наличия можно, отправив заявку на электронную почту (в правом верхнем углу каждой страницы сайта). За консультацией по подбору обращайтесь к нашим специалистам по телефонам, указанным в разделе Контакты.
