DPHI-37**/HM (двухстороннее электромагнитное управление)
Гидрораспределители DPHI, DPHU и DPHO каскадного типа, трех- или четырехлинейные, двух- или трехпозиционные с пилотами DHI, DHU, DHO (аналогами отечественных гидрораспределителей 1ре6 (ве6, пе6)) с условным проходом 10, 16, 25, 32 мм предназначены для работы в гидравлических системах станков, автоматических и робототехнических линий. Управление осуществляется электромагнитными пилотными распределителями:
DHI для электропитания AC и DC;
DHU для электропитания DC с улучшенными характеристиками;
DHO для электропитания DC с высокими характеристиками.

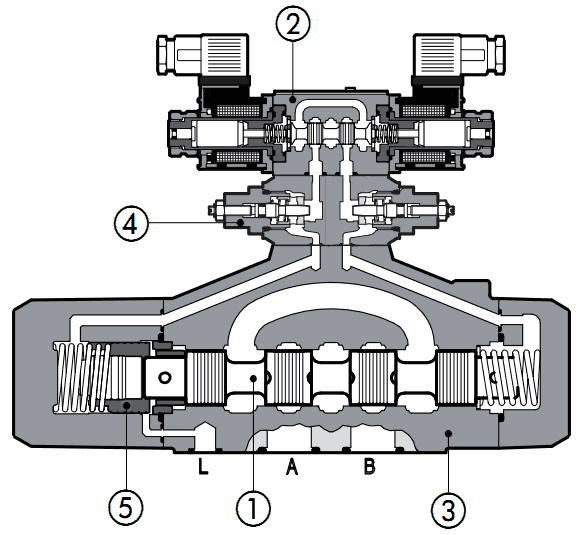

Движущиеся детали защищены, смазаны и погружены в масло. Оболочковое литьё (1) выполнено на автоматических линиях с термической очисткой. Оптимизированная конструкция внутренних каналов с очень большим проходным сечением канала слива для снижения потерь давления Взаимозаменяемые золотники (2) возможны в широком диапазоне конфигураций. Распределители DPHI и DPHO могут быть укомплектованы специальными устройствами, позволяющими регулировать время переключения.
Стандартные электрические электронные разъёмы (4) удовлетворяют требованиям современных машин к характеристикам электрических цепей. Катушки полностью герметичны (класс Н). В дискретных распределителях DPHI и DPHU фирмы ATOS (АТОС) катушки легко заменяются без помощи инструментов. Прочное исполнение допускает применение на открытом воздухе.
Монтажная поверхность гидрораспределителей каскадных типа DPH... выполнена по стандарту ISO 4401 размер 10, 16, 25, 32. Максимальный расход до 140, 300, 650, 1000 л/мин для условных проходов 10, 16, 25 и 32 мм соответственно. Максимальное давление для всех моделей данного типа гидрораспределителей до 350 бар.

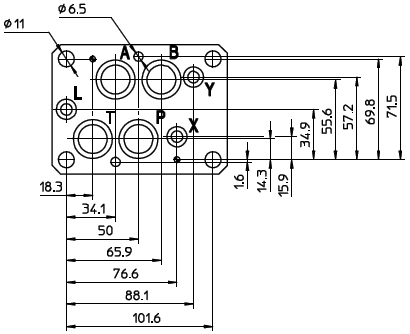

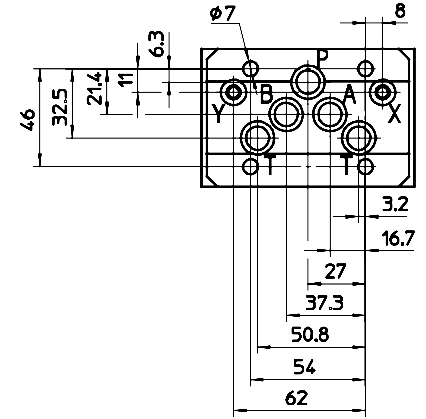

Присоединительные размеры гидрораспределителей DPHU-1, DPHI-1, DPHO-1 (Ду=10мм)
Монтажная поверхность ISO 4401-AC-05-4 размер 10 (Ду=10 мм)Крепления:
- четыре винта M6x40 класс 12.9;
- уплотнения 2 OR 108, 5 OR 2050;
- диаметр каналов P, A, B, T - 11,0 мм.
- диаметр каналов X, Y - 5,0 мм.
Каналы:
P - напорный канал;
A, B - рабочие каналы;
T - сливной канал;
X - канал управления;
Y - дренажный канал.

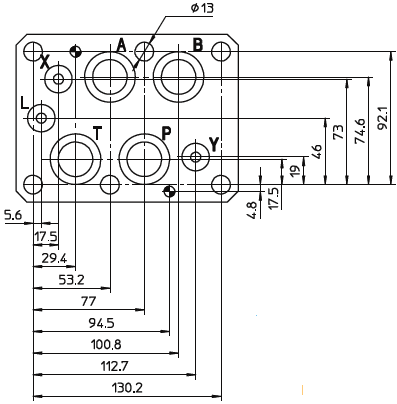

Присоединительные размеры гидрораспределителей DPHU-2, DPHI-2, DPHO-2 (Ду=16мм)
Монтажная поверхность ISO 4401-AD-07-4 размер 16 (Ду=16 мм)Крепления:
- четыре винта M10x50 класс 12.9;
- два винта M6x40 класс 12.9;
- уплотнения 4 OR 130, 3 OR 109;
- диаметр каналов P, A, B, T - 20,0 мм.
- диаметр каналов X, Y - 7,0 мм.
- диаметр каналов L - 5,0 мм.
Каналы:
P - напорный канал;
A, B - рабочие каналы;
T - сливной канал;
X - внешний канал управления;
Y - дренажный канал;
L - дренажный канал для устройства гидравлического центрирования - используется только в версиях /M.

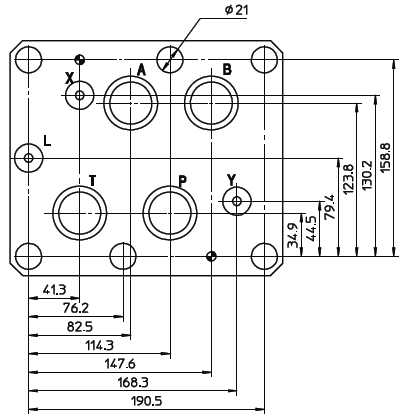

Присоединительные размеры гидрораспределителей DPHU-3, DPHI-3, DPHO-3 (Ду=25мм)
Монтажная поверхность ISO 4401-AE-08-4 размер 20 (Ду=25 мм)Крепления:
- шесть винтов M12x50 класс 12.9;
- уплотнения 4 OR 4112, 3 OR 3056;
- диаметр каналов P, A, B, T - 24,0 мм.
- диаметр каналов X, Y - 7,0 мм.
- диаметр каналов L - 5,0 мм.
Каналы:
P - напорный канал;
A, B - рабочие каналы;
T - сливной канал;
X - внешний канал управления;
Y - дренажный канал;
L - дренажный канал для устройства гидравлического центрирования - используется только в версиях /M.
Присоединительные размеры гидрораспределителей DPHU-6, DPHI-6, DPHO-6 (Ду=32мм)
Монтажная поверхность ISO 4401-AF-10-4 размер 32 (Ду=32 мм)Крепления:
- шесть винтов M20x80 класс 12.9;
- уплотнения 4 OR 4137, 3 OR 3081;
- диаметр каналов P, A, B, T - 34,0 мм.
- диаметр каналов X, Y - 7,0 мм.
- диаметр каналов L - 5,0 мм.
Каналы:
P - напорный канал;
A, B - рабочие каналы;
T - сливной канал;
X - внешний канал управления;
Y - дренажный канал;
L - дренажный канал для устройства гидравлического центрирования - используется только в версиях /M.
1. Структура условного обозначения гидрораспределителей DPHU, DPHI, DPHO
|

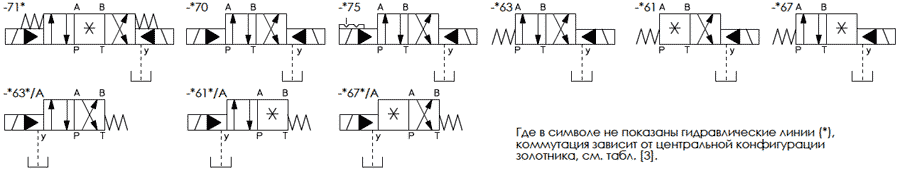

2. Таблица конфигураций (схемы распределения) гидрораспределителей DPHU, DPHI, DPHO
|

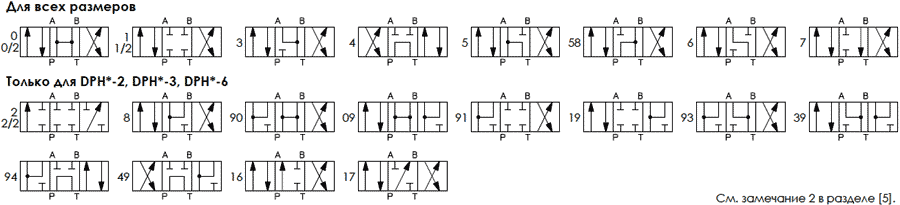

3. Таблица типов золотников гидрораспределителей DPHU, DPHI, DPHO
|
4. Основные технические характеристики гидрораспределителей DPHU, DPHI, DPHO
| Монтажное положение | Любое положение для всех распределителей, кроме типа - 070* (без пружин), который должен устанавливаться в горизонтальной плоскости, если управляется импульсами |
| Характеристика стыковочной поверхности | Шероховатость Ra 0,4, неплоскостность 0,01/100 (ISO 1101) |
| Температура окружающей среды | от -20 до +70 °C |
| Рабочая жидкость | Гидравлическое масло по DIN 51524 .... 535; другие типы жидкостей см. раздел [1. Структура условного обозначения] |
| Рекомендуемая вязкость | 15...100 сСт при 40 °C (ISO VG 15...100) |
| Класс чистоты рабочей жидкости | ISO 19/16, достигается при тонкости фильтрации 25 мкм и рекомендуемом β ≥ 75 |
| Температура рабочей жидкости | от -20 до +60 °С (стандартные и /WG уплотнения), от -20 до +80 °С (уплотнения /PE) |
| Направление потока | Как показано на символах в таблицах [2] и [3] |
| Рабочее давление |
Каналы Р, А, В, X - 350 бар; канал T - 250 бар (0 бар для опции /D); Каналы Y и L (если нужны) - 0 бар. Минимальное пилотное давление для нормальной работы 8 бар (10 бар с устройством гидравлического центрирования - опция /M) |
| Номинальный расход | См. ниже графики Q/Δp в разделе [8] |
| Максимальный расход рабочей жидкости |
DPH*-1: 160 л/мин; DPH*-2: 300 л/мин; DPH*-3: 650 л/мин; DPH*-6: 1000 л/мин (см. номинальный расход в разделе [8] и пределы рабочих режимов в разделе [8]) |
5. Замечания к условному обозначению гидрораспределителей DPHU, DPHI, DPHO
1. Опции:
/A - электромагнит установлен со стороны канала В (только для одномагнитных распределителей); в стандартных версиях электромагнит устанавливается со стороны канала А
/D - внутренний дренаж
/E - внешний источник давления для питания пилота.
/FC - микровыключатель для контроля положения золотника (только для DPH*-2, -3, -6).
/FI/NC - датчик положения (два для двухмагнитных распределителей) для контроля положения золотника: электрическая цепь замкнута, если золотник находится в нерабочем положении (только для DPH*-2, -3).
/FI/NO - датчик положения (два для двухмагнитных распределителей) для контроля положения золотника: электрическая цепь разомкнута, если золотник находится в нерабочем положении (только для DPH*-2, -3).
/H - настраиваемый дроссель (увеличение в управляющих камерах основного золотника).
/H9 - настраиваемый дроссель (уменьшение в управляющих камерах основного золотника).
/M - (только для трехпозиционных распределителей и DPH*-2, -3, -6). Гидравлическое центрирование: Рекомендуется для работы при давлении свыше 250 бар и высоких расходах.
/R - источник давления для пилота (4 бар в канале P - только для DPH*-2, -3, -6), см. раздел [11].
/S - настройка хода основного золотника (только для DPH*-2, -3, -6).
/WP - ручное управление от резиновой кнопки (стандарт для моделей DPHO).
/L1, /L2, /L3 - устройства для управления временем переключения (размер L1, L2, L3) в каналы A и B на пилотном распределителе.
WP - ручное управление от резиновой кнопки (стандарт для моделей DHO)
/L1, /L2, /L3 - устройство для управления временем переключения, устанавливается в электромагнит распределителя (только для моделей DHU и DHO); невозможно для распределителей с разъёмами E-SE; для золотников 4 и 4/8 возможно только устройство L3
2. Тип электрического/электронного разъёма DIN 43650 (заказывается отдельно):
SP-666 - стандартный разъём IP-65, для прямого соединения с источником электропитания
SP-667 - как SP-666, но со встроенным светодиодом
SP-669 - со встроенным выпрямительным мостом для питания катушек DC от переменного тока (AC 110В и 230В, Iмакс=1 A)
E-SE - электронный разъём (только для распределителей DHI и DHU) - с улучшенными характеристиками и уменьшение потребляемой мощности для электромагнита DC
E-SR - электронный разъём - возможно переключать электромагниты низким током (Iмакс=20 мА)
E-SD - электронный разъём - защищает от электрических наводок, когда электромагниты обесточены (помехоподавляющие устройства, подобные E-SD, стандартно встроены во все E-SE, E-SR)
3. Золотники:
0/2, 1/2, 2/2 - золотники данного типа используются только для двухпозиционных распределителей типа DH*-063*/2 и двухмагнитных распределителей типа DH*-070*/2 и DH*-075*/2
0, 3 - золотники данного типа также возможны как 0/1 и 3/1 при сливе из каналов управления в бак в центральном положении
1, 4, 5 - золотники данного типа также возможны как 1/1, 4/8 и 5/1 - они спрофилированы таким образом, чтобы уменьшить гидроудар во время переключения
1, 3, 8, 1/2 - золотники данного типа также возможны как 1Р, 3Р, 8Р и 1/2Р для уменьшения внутренних утечек в распределителе
1/9 - золотник данного типа закрывает центр в нормальном положении, но позволяет избежать заливания каналов А и В внутренними утечками
6. Электрические разъёмы по DIN 43650 (заказываются отдельно)
| Код разъёма | Функция |
| Электроразъём SP-666 | Разъём IP-65, для прямого соединения с источником электропитания |
| Электроразъём SP-667 | Как разъём SP-666 IP-65, но со встроенным светодиодом, для прямого соединения с источником электропитания |
| Электроразъём SP-669 | Со встроенным выпрямительным мостом для питания катушек DC от переменного тока (AC 110В и 230В, Iмакс=1A - только для DPHO) |
7. Электрические характеристики электромагнитных катушек для гидрораспределителей DPHO, DPHU, DPHI
| Модель распределителя | Напряжение питания ± 10% | Код напряжения | Тип разъёма | Потребляемая мощность |
|
DPHI DPHU |
Постоянное 6 В | 6 DC |
SP-666 SP-667 |
33 Вт |
| Постоянное 9 В | 9 DC | |||
| Постоянное 12 В | 12 DC | |||
| Постоянное 14 В | 14 DC | |||
| Постоянное 18 В | 18 DC | |||
| Постоянное 24 В | 24 DC | |||
| Постоянное 28 В | 28 DC | |||
| Постоянное 48 В | 48 DC | |||
| Постоянное 110 В | 110 DC | |||
| Постоянное 125 В | 125 DC | |||
| Постоянное 220 В | 220 DC | |||
| Переменное 24 В 50 / 60 Гц | 24/50/60 АС | 60 ВА | ||
| Переменное 48 В 50 / 60 Гц | 48/50/60 АС | |||
|
Переменное 110 В 50 Гц Переменное 120 В 60 Гц |
110/50/60 АС 120/60 АС |
|||
|
Переменное 230 В 50 Гц Переменное 230 В 60 Гц |
230/50/60 АС 230/60 АС |
|||
|
Переменное 110 В 50 Гц Переменное 120 В 60 Гц |
110 RC | SP-669 |
40 ВА 35 ВА |
|
|
Переменное 230 В 50 Гц Переменное 230 В 60 Гц |
230 RC | |||
| DPHO | Постоянное 12 В | 12 DC |
SP-666 SP-667 |
32 Вт |
| Постоянное 24 В | 24 DC | |||
| Постоянное 110 В | 110 DC | 40 Вт | ||
| Постоянное 220 В | 220 DC |
Примечания к таблице характеристик электромагнитных катушек:
1. Катушка может работать также при частоте 60 Гц - в этом случае характеристики снижаются на 10-15 % и потребляемая мощность составляет 55 ВА.
2. Средние значения по данным испытаний в нормальных гидравлических условиях и температурой окружающей среды 20 °С.
3. При включении электромагнита величина скачка тока в 3 раза превышает величину тока удержания. Это соответствует потребляемой мощности 150 ВА.

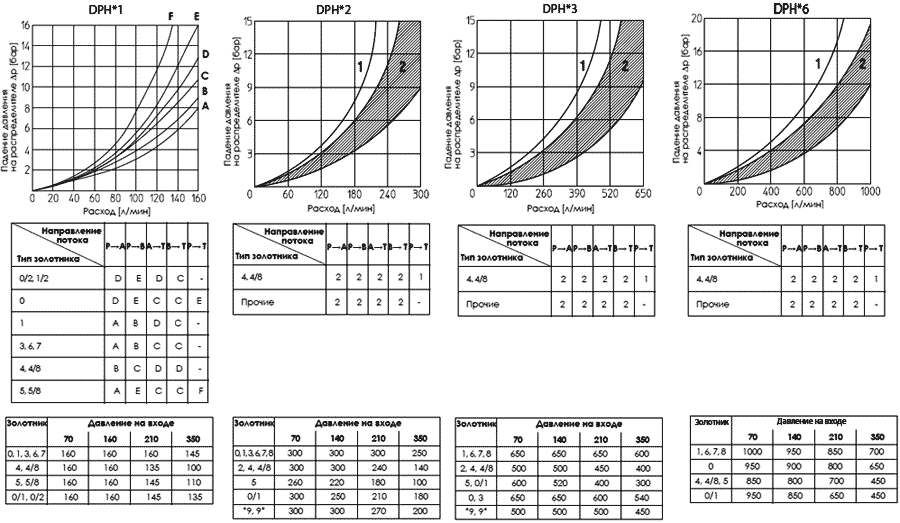

8. Графики определения номинального расхода. Пределы рабочего давления
|

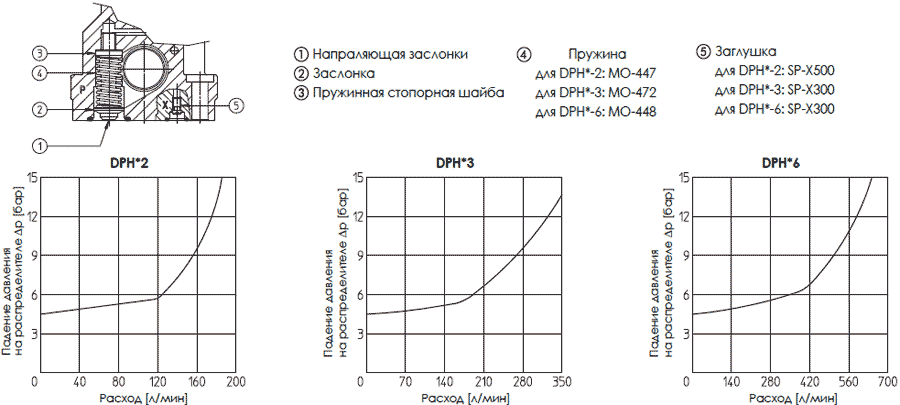

9. Источник давления для пилота (опция /R)
|
| Примечание: устройство /R создает дополнительное падение давления для гарантированного минимального давления в пилоте, для правильного функционирования распределителей с внутренним пилотом и предназначены для золотников типа 0, 0/1, 4, 4/8, и 5. Устройство /R должно быть приспособлено к падениям давления в распределителе, проверено на графиках Q/Δp, должно быть меньше минимального уровня. |

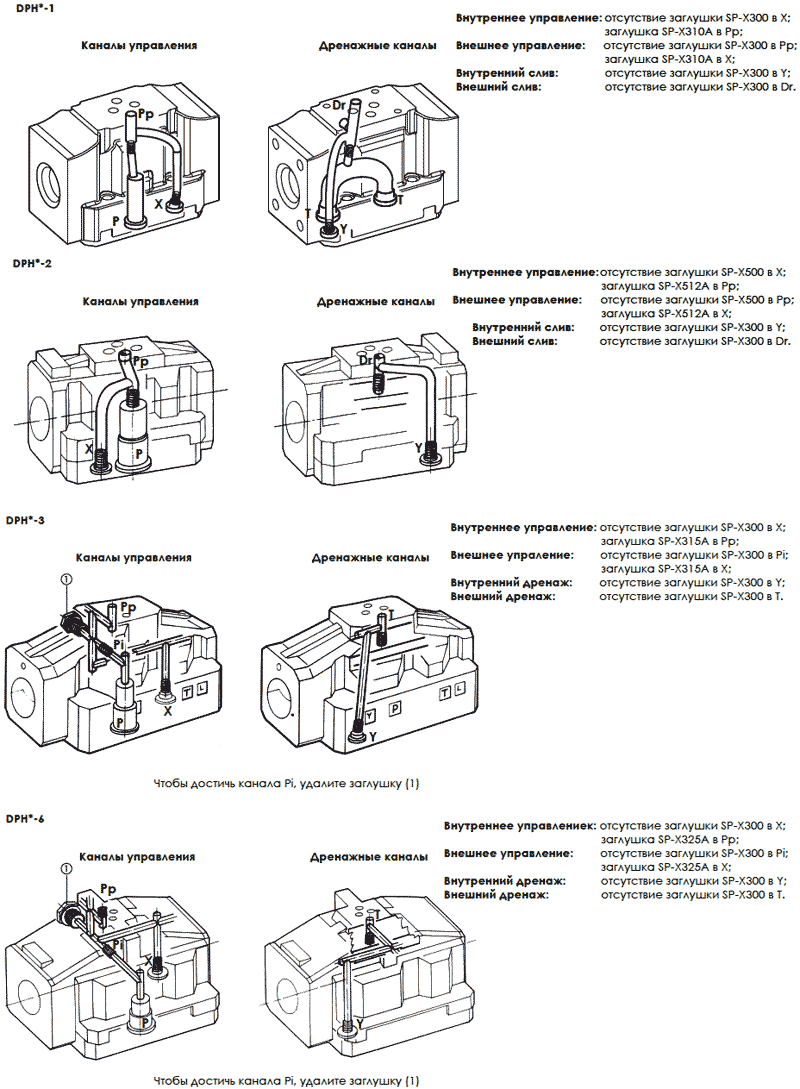

10. Расположение дросселей для управляющих/дренажных каналов
|
| Примечание: в зависимости от положения внутренних заглушек, можно получить различные конфигурации управления/дренажа, как показано выше; для изменения конфигурации управление/дренаж, необходимо поменять местами заглушки. Заглушки должны быть уплотнены с помощью loctite 242. Стандартные распределители имеют внутренние управление и дренаж. |
