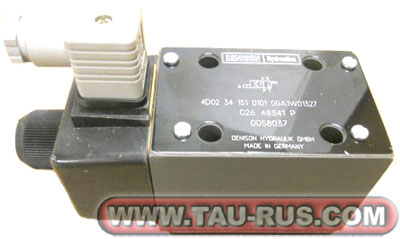

— Гидрораспределители (клапаны) 4D02* являются элементами гидропривода, которые направляют движения рабочей жидкости от генераторов напорного потока до всех видов исполнительных механизмов и к баку.
—
Гидрораспределители 4D02* состоят из золотника (рабочий орган), корпуса управляющего органа электромагнитов (соленоидов) одного или двух. Гидрораспределители 4D02* имеют условный проход 10 мм, соответствуют стандарту CETOP05.
— В зависимости от конструкции управляющего золотника бывают разные схемы распределения (двух и трех позиционные), а также исполнение с фиксацией золотника в крайних положениях. Перемещение золотника осуществляется электромагнитными катушками постоянного или переменного тока. Возврат в нейтральное положение осуществляется возвратной пружиной. Гидрораспределители 4D02* четырехлинейные - с выходами Р, А, В и Т.

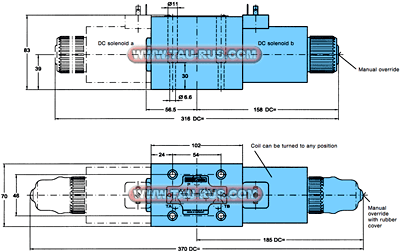

Размеры клапанов 4D02...G0... (DC)
Размеры гидрораспределителей 4D02...G0...

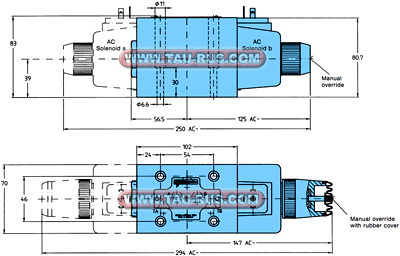

Размеры клапанов 4D02...W0... (AC)
Размеры гидрораспределителей 4D02...W0...
Тех. данные гидрораспределителей 4D02*
|
Параметр
|
Ед. изм.
|
Значение параметра
|
|
Монтаж
|
-
|
стыковой
|
|
Типоразмер
|
-
|
Ду=10 мм, CETOP 5
|
|
Масса не более AC / DC
|
кг
|
6,6
|
|
Положение в пространстве
|
-
|
Желательно горизонтальное
|
|
Номинальное давление A, B, P
|
бар
|
315
|
|
Подпорное давление T
|
бар
|
210
|
|
Макс. расход рабочей жидкости
|
л/мин
|
140
|
|
Температура рабочей жидкости
|
°C
|
-18...+80
|
|
Температура окруж. среды
|
°C
|
-20...+50
|
|
Вязкость рабочей жидкости
|
сСт
|
10...650
|
|
Тонкость фильтрации
|
мкм
|
25
|
Структура условного обозначения
|
4D02
|
|
3
|
|
1
|
|
11
|
|
01
|
|
01
|
|
B1
|
|
G0Q
|
|
|
|
|
|
|
|
|
|
Вольтаж / частота тока:
G0R = 12 В пост. ток
G0Q = 24 В пост. ток
G0D = 27 В пост. ток
W01 = 115 В перем. тока с частотой 60 Гц
W02 = 230 В перем. тока с частотой 60 Гц
W06 = 115 В перем. тока с частотой 50 Гц
W07 = 230 В перем. тока с частотой 50 Гц
|
|
|
|
B1 = серия
|
|
|
|
End cap:
01 = для одномагнитного исполнения
02 = для исполнения с двумя магнитами
|
|
|
|
Положения золотника:
01 = 2 (a,b) пружинный возврат в поз. b, от электромагнита в поз. a
02 = 2 (a,b) пружинный возврат в поз. a, от электромагнита в поз. b
03 = 3 (a,o,b) пружинное центрирование в поз. o
05 = 2 (o,b) пружинное центр. в поз. o, от электромагнита в поз. b
06 = 2 (o,a) пружинное центр. в поз. o, от электромагнита в поз. a
09 = два фиксируемых положения (для управляющей опции 7)
|
|
|
|
Золотник: см. схемы ниже
|
|
|
|
Управление:
1 = одномагнитное
2 = двухмагнитное
7 = двухмагнитное с фиксацией золотника (только для 11, 12, 51, 52, 91)
|
|
|
|
Корпус:
3 = стандарт
F = только для золотников 55 и 56
|
|
|
|
|
|
Гидросхемы и положения золотников гидрораспределителей 4D02*
|
Гидросхемы гидрораспределителей 4D02 31.. 0101 B1...
|
|
|
Гидросхемы гидрораспределителей 4D02 32.. 0302 B1...
|
|
Предпочтительные типы для подбора аналогов
|
Гидрораспределитель 4D02 3111 0101 B1G0Q
|
Гидрораспределитель 4D02 3111 0101 B1W02
|
|
Гидрораспределитель 4D02 3201 0302 B1G0Q
|
Гидрораспределитель 4D02 3201 0302 B1W02
|
|
Гидрораспределитель 4D02 3203 0302 B1G0Q
|
Гидрораспределитель 4D02 3203 0302 B1W02
|
|
Гидрораспределитель 4D02 3207 0302 B1G0Q
|
Гидрораспределитель 4D02 3207 0302 B1W02
|
|
Гидрораспределитель 4D02 3208 0302 B1G0Q
|
Гидрораспределитель 4D02 3208 0302 B1W02
|
|
Гидрораспределитель 4D02 3246 0302 B1G0Q
|
Гидрораспределитель 4D02 3246 0302 B1W02
|
|
Гидрораспределитель 4D02 3112 0101 B1G0Q
|
Гидрораспределитель 4D02 3112 0101 B1W02
|
|
Гидрораспределитель 4D02 3151 0101 B1G0Q
|
Гидрораспределитель 4D02 3151 0101 B1W02
|
|
Гидрораспределитель 4D02 3111 0101 B1W01
|
Гидрораспределитель 4D02 3111 0101 B1G0R
|
|
Гидрораспределитель 4D02 3201 0302 B1W01
|
Гидрораспределитель 4D02 3201 0302 B1G0R
|
|
Гидрораспределитель 4D02 3203 0302 B1W01
|
Гидрораспределитель 4D02 3203 0302 B1G0R
|
|
Гидрораспределитель 4D02 3207 0302 B1W01
|
Гидрораспределитель 4D02 3207 0302 B1G0R
|
|
Гидрораспределитель 4D02 3208 0302 B1W01
|
Гидрораспределитель 4D02 3208 0302 B1G0R
|
|
Гидрораспределитель 4D02 3246 0302 B1W01
|
Гидрораспределитель 4D02 3246 0302 B1G0R
|
|
Гидрораспределитель 4D02 3112 0101 B1W01
|
Гидрораспределитель 4D02 3112 0101 B1G0R
|
|
Гидрораспределитель 4D02 3151 0101 B1W01
|
Гидрораспределитель 4D02 3151 0101 B1G0R
|
