Гидроклапаны редукционные 1Р203АЛ-200, 2Р203АЛ-200

Клапаны редукционные 1Р203АЛ-200 Ду=6 мм и 2Р203АЛ-200 Ду=10 мм применяются в составе гидрораспределителей 1Р203, 2Р203, 1Р323, 2Р323 для настройки давления управления. Выпускаемые гидроклапаны 1Р203.АЛ.200, 2Р203.АЛ.200 имеют следующие климатические исполнения УХЛ4, ХЛ1, О2, О4 по ГОСТ 15150.

Основные характеристики гидроклапанов 1Р203АЛ-200, 2Р203АЛ-200

Параметры	Клапан 1Р203АЛ-200	Клапан 2Р203АЛ-200
Условный проход, мм	6	10
Давление настройки, МПа	15...18
Номинальное давление на входе, МПа	32
Масса клапана, кг	0,5	0,75

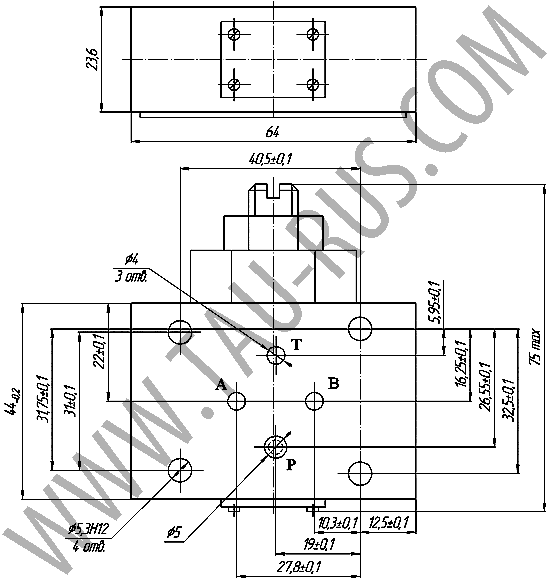

Габаритные и присоединительные размеры гидроклапанов 1Р203АЛ-200 (Ду=6 мм)

Гидросхема 1Р203АЛ-200

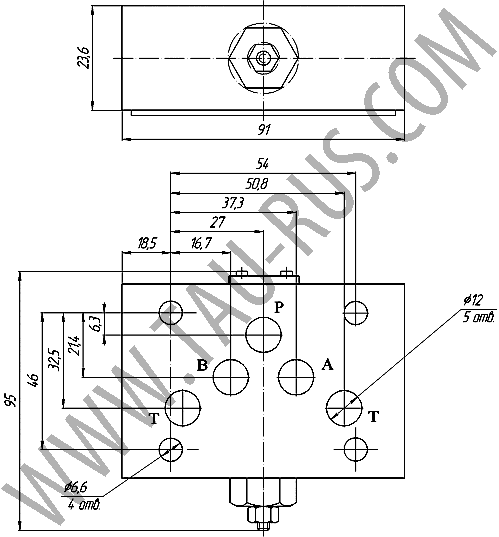

Габаритные и присоединительные размеры гидроклапанов 2Р203АЛ-200 (Ду=10 мм)

Гидросхема 2Р203АЛ-200

Пример условного обозначения при заказе клапана редукционного с условным проходом 6 мм для, с диапазоном регулировки давления 15...18 МПа, для районов с умеренным климатом:
Гидроклапан редукционный 1Р203АЛ-200 УХЛ4
