Гидроклапаны обратные VP-NV-6, VP-NV-10

Гидроклапан предохранительный

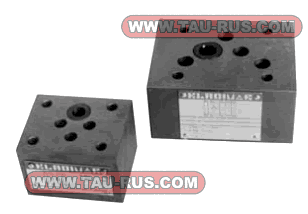

модульный Kladivar VP-NV-6 и VP-NV-10

Гидравлические модульные обратные клапаны VP-NV-6 и гидроклапаны VP-NV-10 предназначены для пропускания потока рабочей жидкости в одном направлении и запирании потока в обратном.

Технические характеристики

Параметр	VP-NV-6	VP-NV-10
Расход, л/мин	50	100
Скорость рабочего потока, м/с	4
Рабочее давление до, бар	350
Диапазон температур рабочей жидкости, °C	-20...+70
Вязкость рабочей жидкости, мм²/сек (сСт)	15 - 380
Масса, кг	0,87	2,77
Класс чистоты рабочей жидкости по NAS 1638	8

Конфигурации клапанов (см. гидравлические схемы ниже):
— Конфигурация «Ap-Av»: клапаны VP-NV-6-AP и VP-NV-10-AP.
— Конфигурация «Av-Ap»: клапаны VP-NV-6-AV и VP-NV-10-AV.
— Конфигурация «Bp-Bv»: клапаны VP-NV-6-BP и VP-NV-10-BP.
— Конфигурация «Bv-Bp»: клапаны VP-NV-6-BV и VP-NV-10-BV.
— Конфигурация «Pp-Pv»: клапаны VP-NV-6-PP и VP-NV-10-PP.
— Конфигурация «Tv-Tp»: клапаны VP-NV-6-TV и VP-NV-10-TV.

Структура условного обозначения

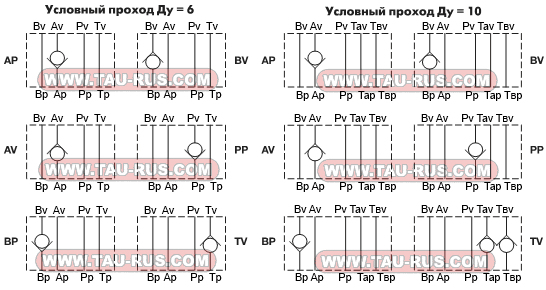

Гидравлические схемы работы клапанов VP-NV-6 (10)

VP-NV - 6 - PP - E   *                   Краткое описание спецтребований Тип уплотнения: - без обозначения, NBR Е - уплотнения FPM Исполнение по линии расположения обратного клапана: PP = Pp → Pv; TV = Tv → Tp; AP = Ap → Av; BP = Bp → Bv; AV = Av → Ap; BV = Bv → Bp; Условный проход: 6 - условный проход 6 мм; 10 - условный проход 10 мм. VP-NV - гидроклапан обратный модульный

Описание работы обратных гидроклапанов VP-NV-6 и VP-NV-10 Kladivar

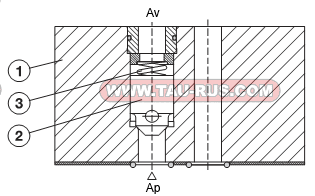

Устройство обратных клапанов
VP-NV-6 и VP-NV-10

Составные части клапанов VP-NV:

(1) - корпус для модульного монтажа, имеющий две стыковые плоскости с одинаковыми координатами присоединительных отверстий;
(2) - запорный элемента в форме конуса;
(3) - подпирающая пружина (усилие сжатия 0,4 бар);

Конусный запорный элемент (2) может встраиваться в каналы P, T, A или B, обеспечивает запирание потока рабочей жидкости в одном направлении и свободный ее проход в обратном. Конусный запорный элемент (2) имеет точную посадку на седло.
При превышении давления рабочей жидкости давления раскрытия клапана 0,4 бара, конусный запорный элемент (2), преодолевая усилие пружины (3), приподнимается и открывает путь потоку.
При воздействии потока в обратном направлении, пружина (3) толкает запорный элемент прижимая его к седлу и запирает поток рабочей жидкости.

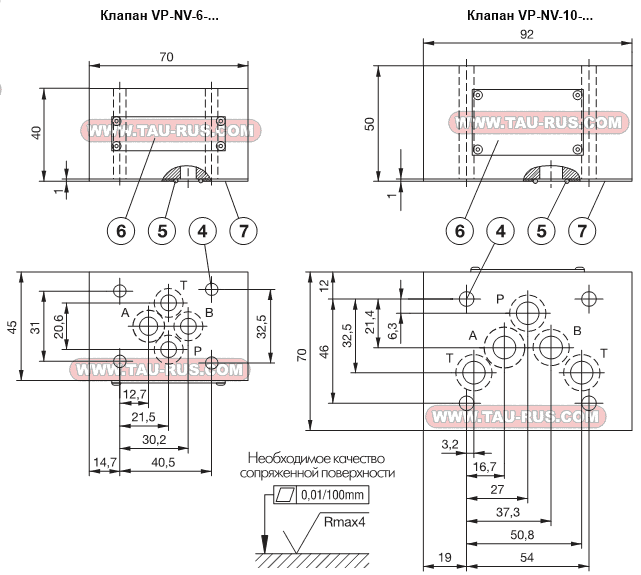

Основные размеры клапанов VP-NV-6 и VP-NV-10 (условных проход 6 мм и 10 мм)

Для клапанов Kladivar VP-NV-6-... (Ду = 6 мм): (4) - отверстия для крепежных болтов М5; (5) - кольцевое уплотнение круглого сечения 9,25 x 1,78 (6) - серийная табличка с обозначением клапана; (7) - плата толщиной 1 мм под кольцевое уплотнение. Для клапанов Kladivar VP-NV-10-... (Ду = 10 мм): (4) - отверстия для крепежных болтов М6; (5) - кольцевое уплотнение круглого сечения 12,45 x 1,78 (6) - серийная табличка с обозначением клапана; (7) - плата толщиной 1 мм под кольцевое уплотнение. Пример условного обозначения гидроклапана обратного модульного монтажа с условным проходом 6 мм, стандартными уплотнениями из NBR, свободно пропускающего поток рабочей от канала Pp в направлении канала Pv, и запирающего поток в обратном направлении: - Гидроклапан обратный VP-NV-6-PP - то же, для клапанов с условным проходом 10 мм: - Гидроклапан обратный VP-NV-10-PP
