Описание:

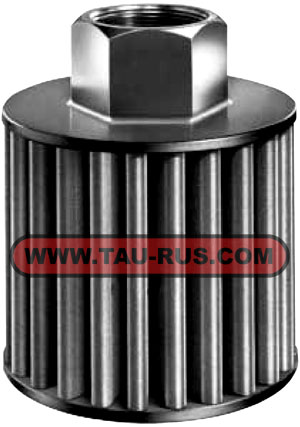

Насосы в гидравлических системах должны быть защищенный от грубых загрязнителей, которые могут оказаться в баке с рабочей жидкостью. Всасывающие фильтры MAHLE серии Pi 1710 обладают прочной конструкцией и большой поверхностью фильтрации. Площадь фильтрации данных фильтров обеспечивает надёжную работу гидравлических компонентов системы. Фильтры Pi1710/4, Pi1710/5, Pi1710/6, Pi1710/7, Pi1710/8, Pi1710/9 устанавливаются в бак на линии всасывания до насоса. Стандартный материал фильтров сетка из нержавеющего металла обеспечивает тонкость фильтрации 100 мкм.
Особенности производительности:
Защита от неисправностей: благодаря полнопоточной фильтрации на линии всасывания, насосы защищены от попадания крупных частиц грязи, оставшихся в системе после производства или ремонта, или проникающих туда при заполнении системы маслом.
Особенности:
Прочная конструкция с торцевыми крышками, внутренним сердечником и сетчатым материалом, изготовлены полностью из металла, что дает следующие преимущества: максимальная безопасность работы при повышенной температуре, высокая ударостойкость и вибростойкость.
Конструкция:
Направление потока от периферии к центру. Фильтрующая поверхность в виде гофры обеспечивает: большая площадь фильтрующий поверхности, низкий перепад давления, продолжительный срок эксплуатации.
1 Таблица выбора фильтров всасывающих Pi 1710
| Наименование | Максимальный расход, л/мин | Тонкость фильтрации, мкм | Размеры, мм (см. чертёж ниже) | Масса, кг | ||||
| d1 | d2 | h1 | h2 | SW | ||||
| Фильтр Pi 1710/1 | 12 | 100 | 46 | G1/4 | 60 | 18 | 22 | 0,05 |
| Фильтр Pi 1710/2 | 20 | 46 | G3/8 | 60 | 18 | 22 | 0,10 | |
| Фильтр Pi 1710/3 | 32 | 61 | G1/2 | 53 | 13 | 27 | 0,15 | |
| Фильтр Pi 1710/4 | 60 | 61 | G3/4 | 89 | 16 | 36 | 0,20 | |
| Фильтр Pi 1710/51 | 160 | 87 | G1 | 87 | 21 | 41 | 0,30 | |
| Фильтр Pi 1710/5 | 160 | 87 | G1 | 108 | 21 | 41 | 0,40 | |
| Фильтр Pi 1710/52 | 150 | 87 | G1 | 152 | 21 | 41 | 0,45 | |
| Фильтр Pi 1710/6 | 180 | 98 | G1 1/4 | 122 | 21 | 46 | 1,05 | |
| Фильтр Pi 1710/7 | 300 | 98 | G1 1/2 | 159 | 28 | 50 | 1,05 | |
| Фильтр Pi 1710/71 | 350 | 98 | G1 1/2 | 189 | 28 | 50 | 1,10 | |
| Фильтр Pi 1710/8 | 440 | 131 | G2 | 161 | 30 | 65 | 1,20 | |
| Фильтр Pi 1710/81 | 500 | 131 | G2 | 191 | 30 | 65 | 1,40 | |
| Фильтр Pi 1710/9 | 600 | 131 | G2 1/2 | 198 | 37 | 80 | 1,50 | |
Примечание: в данной таблице представлены стандартные фильтры - другие исполнения, например, с иной тонкостью фильтрации или магнитной системой, поставляются по запросу потребителя.

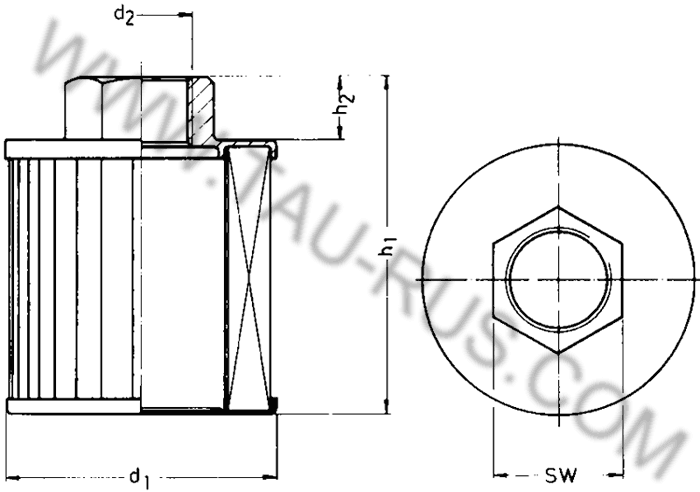

2 Габаритные размеры фильтров всасывающих Pi 1710
|
