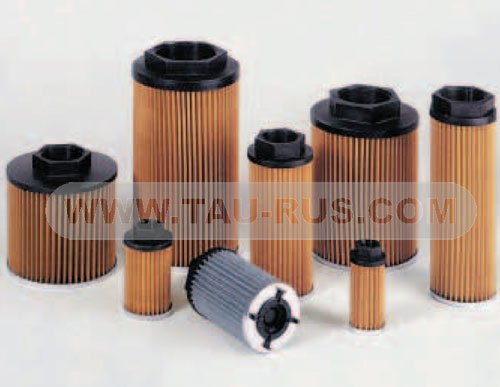

Всасывающие фильтры MSZ предназначены для защиты насоса и компонентов системы. Они продлевают срок службы и снижают количество отказов оборудования при его непрерывной эксплуатации. Эти фильтры могут поставляться с/без обводным клапаном. Применяется для фильтрации всех типов гидравлических масел.Размеры присоединительных отверстий фильтров: 1/2 " - 3" BSP - NPT, расход: 15 ... 550 л/мин
Технические характеристики.
Задняя крышка: оцинкованная сталь
Центральная трубка: оцинкованная сталь
Крышка: стеклонаполненный нейлон
Обводной клапан: перепад давления Δp= 30 кПа ± 10%
Рабочая температура: -25 °C ... +90 °C
Фильтрующие элементы. Металлическая сетка: тонкость фильтрации 125 мкм - 250 мкм
Перепад давления разрушения фильтрующих элементов. Стандартный: Δp 100 кПа
Все испытания проводились в соответствии со следующими стандартами:
ISO 2941: Испытание на прочность и смятие фильтрующего элемента
ISO 2942: Испытания на целостность фильтрующего элемента после производства Во время этого испытания проверяют, есть ли у фильтрующего элемент а дефекты после производства. Во время испытания фильтр не разрушается.
ISO 2943: Испытания на совместимость с жидкостями
ISO 3723: Испытания методом торцевой нагрузки. Испытание, в ходе которого нагружают конец фильтрующего элемента и проверяют, происходит ли из-за этого осевая деформация.
ISO 3724: Испытания на усталостную прочность в зависимости от расхода
ISO 3968: Испытания на перепад давления в зависимости от расхода
ISO 16889: Испытания методом многопроходного моделирования.
Для получения дополнительной информации обращайтесь в наш Технический Отдел.
Структура условного обозначения фильтров всасывающих MSZ
| MSZ | 302 | B | DC | B | |||||
|
Вид присоединительной резьбы:
B = BSP (цилиндрическая) N = NPT (коническая) |
|||||||||
|
|||||||||
|
Тонкость фильтрации:
MN = 125 мкм (металлическая сетка) DC = 250 мкм (металлическая сетка) |
|||||||||
|
|
|||||||||
|
Наличие клапана:
без обозначения = без клапана B = с клапаном 0,3 бара (300 кПа) |
|||||||||
|
|
|||||||||
|
Типоразмер
|
|||||||||
|
|
|||||||||
|
Фильтр всасывающий грубой очистки
|
|||||||||
Параметры фильтров всасывающих (грубой очистки) MSZ
|
| Типоразмер | Присоединение (размер D2) | Номин. расход (125 / 250 мкм), л/мин | Размеры, мм (см. чертёж выше) | ||||
| B - цилиндрич. | N - конич. | D1 | H1 | H2 | Под ключ | ||
|
Фильтр MSZ 101 DC B (N) Фильтр MSZ 101 MN B (N) Фильтр MSZ 101 B DC B (N) Фильтр MSZ 101 B MN B (N) |
1/2" | 15 / 20 | 46 | 105,5 | 14 | 30 | |
|
Фильтр MSZ 201 DC B (N) Фильтр MSZ 201 MN B (N) Фильтр MSZ 201 B DC B (N) Фильтр MSZ 201 B MN B (N) |
3/4" | 25 / 32 | 64 | 109,5 | 14 | 36 | |
|
Фильтр MSZ 202 DC B (N) Фильтр MSZ 202 MN B (N) Фильтр MSZ 202 B DC B (N) Фильтр MSZ 202 B MN B (N) |
1" | 50 / 63 | 64 | 139,5 | 15 | 46 | |
|
Фильтр MSZ 301 DC B (N) Фильтр MSZ 301 MN B (N) Фильтр MSZ 301 B DC B (N) Фильтр MSZ 301 B MN B (N) |
1 1/2" | 95 / 115 | 86 | 140 | 18 | 60 | |
|
Фильтр MSZ 302 DC B (N) Фильтр MSZ 302 MN B (N) Фильтр MSZ 302 B DC B (N) Фильтр MSZ 302 B MN B (N) |
1 1/2" | 130 / 142 | 86 | 200 | 18 | 60 | |
|
Фильтр MSZ 303 DC B (N) Фильтр MSZ 303 MN B (N) Фильтр MSZ 303 B DC B (N) Фильтр MSZ 303 B MN B (N) |
2" | 180 / 190 | 86 | 260 | 18 | 70 | |
|
Фильтр MSZ 401 DC B (N) Фильтр MSZ 401 MN B (N) Фильтр MSZ 401 B DC B (N) Фильтр MSZ 401 B MN B (N) |
2" | 225 / 248 | 150 | 150 | 18 | 70 | |
|
Фильтр MSZ 402 DC B (N) Фильтр MSZ 402 MN B (N) Фильтр MSZ 402 B DC B (N) Фильтр MSZ 402 B MN B (N) |
2 1/2" | 350 / 372 | 150 | 212 | 20 | 90 | |
|
Фильтр MSZ 403 DC B (N) Фильтр MSZ 403 MN B (N) Фильтр MSZ 403 B DC B (N) Фильтр MSZ 403 B MN B (N) |
3" | 500 / 550 | 150 | 272 | 20 | 100 | |
Установка (монтаж) фильтров всасывающих MSZ
|
Пример условного обозначения при заказе фильтра всасывающего сетчатого грубой очистки MSZ, тонкость фильтрации 250 микрон, без клапана, тип присоединительной резьбы цилиндрическая дюймовая 1 1/2 дюйма:
Фильтр всасывающий MSZ 301 DC B
