Всасывающие фильтры FAM предназначены для защиты насоса и компонентов системы. Они продлевают срок службы и снижают количество отказов оборудования при его непрерывной эксплуатации. Фильтры FAM могут поставляться с/без обводным клапаном и с/без магнитным улавливателем. Применяется для фильтрации всех типов гидравлических масел.Размеры присоединительных отверстий фильтров: 3/8 " - 4" BSP - NPT, расход: 5 ... 600 л/мин
Технические характеристики.
Задняя крышка: оцинкованная сталь
Центральная трубка: оцинкованная сталь
Крышка: алюминий
Обводной клапан: по заказу кроме FAM 130 - 150.
Постоянный магнит: по заказу.
Рабочая температура: -25 °C ... +110 °C
Фильтрующие элементы. Металлическая сетка: тонкость фильтрации 60 мкм - 90 мкм - 250 мкм
Специальная бумага: Тонкость фильтрации 25 мкм (по заявке).
Специально исполнение по заказу.
Перепад давления разрушения фильтрующих элементов. Стандартный: Δp 100 кПа
Все испытания проводились в соответствии со следующими стандартами:
ISO 2941: Испытание на прочность и смятие фильтрующего элемента
ISO 2942: Испытания на целостность фильтрующего элемента после производства Во время этого испытания проверяют, есть ли у фильтрующего элемент а дефекты после производства. Во время испытания фильтр не разрушается.
ISO 2943: Испытания на совместимость с жидкостями
ISO 3723: Испытания методом торцевой нагрузки. Испытание, в ходе которого нагружают конец фильтрующего элемента и проверяют, происходит ли из-за этого осевая деформация.
ISO 3724: Испытания на усталостную прочность в зависимости от расхода
ISO 3968: Испытания на перепад давления в зависимости от расхода
ISO 16889: Испытания методом многопроходного моделирования.
Для получения дополнительной информации обращайтесь в наш Технический Отдел.
Структура условного обозначения фильтров всасывающих FAM
| FAM | 050 | MN | B5 | B | |||||
|
Опциональные параметры:
без обозначения = без магнита M = с магнитом B = с клапаном 0,3 бара (300 кПа) |
|||||||||
|
|||||||||
|
Размер присоединительной резьбы (стандарт B - цилиндрическая дюймовая):
B2 = 3/8" (M18) B3 = 1/2" B4 = 3/4" B5 = 1" B6 = 1 1/4" B7 = 1 1/2" B8 = 2" B9 = 2 1/2" BA = 3" BB = 3 1/2" BC = 4" |
|||||||||
|
|
|||||||||
|
Тонкость фильтрации и материал фильтрующего элемента:
CV = 25 мкм (специальная бумага) MS = 60 мкм (металлическая сетка) MN = 90 мкм (металлическая сетка) DC = 250 мкм (металлическая сетка) |
|||||||||
|
|
|||||||||
|

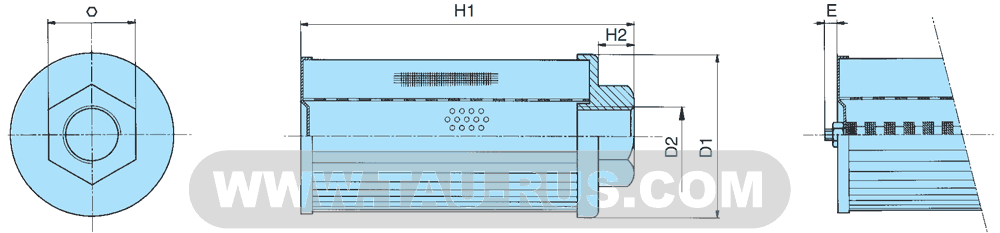

Типоразмер (см. таблицу и чертёж ниже)
|
|||||||||
|
|
|||||||||
|
Фильтр всасывающий грубой очистки
|
|||||||||
Параметры фильтров всасывающих FAM
|
| Типоразмер | Присоединение (размер D2) | Расход (25 / 60 / 90 / 250 мкм), л/мин | Размеры, мм (см. чертёж выше) | ||||
| B - цилиндрич. | N - конич. | D1 | H1 | H2 | Под ключ | ||
| Фильтр FAM 003 ... B2 | 3/8" | 8 / 15 / 15 / 16 | 52 | 81,5 | 10 | 30 | |
| Фильтр FAM 004 ... B3 | 1/2" | 13 / 24 / 26 / 26 | 52 | 81,5 | 10 | 30 | |
| Фильтр FAM 006 ... B3 | 1/2" | 13 / 24 / 26 / 26 | 70 | 100 | 13 | 42 | |
| Фильтр FAM 008 ... B4 | 3/4" | 18 / 32 / 35 / 35 | 70 | 100 | 13 | 42 | |
| Фильтр FAM 011 ... B4 | 3/4" | 18 / 32 / 35 / 35 | 70 | 145 | 13 | 42 | |
| Фильтр FAM 013 ... B5 | 1" | 30 / 54 / 60 / 60 | 70 | 145 | 13 | 42 | |
| Фильтр FAM 015 ... B5 | 1" | 30 / 54 / 60 / 60 | 95 | 97 | 13 | 60 | |
| Фильтр FAM 020 ... B5 | 1" | 30 / 54 / 60 / 60 | 95 | 135 | 13 | 60 | |
| Фильтр FAM 025 ... B6 | 1 1/4" | 55 / 100 / 110 / 110 | 95 | 135 | 13 | 60 | |
| Фильтр FAM 030 ... B6 | 1 1/4" | 55 / 100 / 110 / 110 | 95 | 226 | 13 | 60 | |
| Фильтр FAM 040 ... B7 | 1 1/2" | 75 / 137 / 150 / 150 | 95 | 226 | 13 | 60 | |
| Фильтр FAM 043 ... B6 | 1 1/4" | 55 / 100 / 110 / 110 | 140 | 93 | 13 | 75 | |
| Фильтр FAM 045 ... B7 | 1 1/2" | 90 / 165 / 180 / 180 | 140 | 115 | 13 | 75 | |
| Фильтр FAM 048 ... B8 | 2" | 125 / 230 / 250 / 250 | 99 | 226 | 13 | 70 | |
| Фильтр FAM 049 ... B7 | 1 1/2" | 55 / 100 / 110 / 110 | 99 | 135 | 13 | 70 | |
| Фильтр FAM 050 ... B7 | 1 1/2" | 90 / 165 / 180 / 180 | 140 | 155 | 13 | 75 | |
| Фильтр FAM 060 ... B8 | 2" | 125 / 230 / 250 / 250 | 140 | 155 | 13 | 75 | |
| Фильтр FAM 065 ... B8 | 2" | 125 / 230 / 250 / 250 | 140 | 215 | 13 | 75 | |
| Фильтр FAM 075 ... B8 | 2" | 125 / 230 / 250 / 250 | 140 | 265 | 13 | 75 | |
| Фильтр FAM 080 ... B9 | 2 1/2" | 165 / 310 / 330 / 330 | 140 | 275 | 13 | 101 | |
| Фильтр FAM 100 ... B8 | 2" | 150 / 275 / 300 / 300 | 140 | 316 | 13 | 75 | |
| Фильтр FAM 115 ... BA | 3" | 250 / 460 / 500 / 500 | 140 | 325 | 25 | 101 | |
| Фильтр FAM 130 ... BB | 3 1/2" | 270 / 510 / 550 / 550 | 180 | 390 | 40 | 140 | |
| Фильтр FAM 150 ... BC | 4" | 300 / 550 / 600 / 600 | 180 | 440 | 40 | 140 | |
Примечание: размер E не более 10 мм.
Установка (монтаж) фильтров всасывающих FAM
|
Пример условного обозначения при заказе фильтра всасывающего сетчатого FAM, тонкость фильтрации 90 микрон, без клапана, без магнитного уловителя, тип присоединительной резьбы цилиндрическая дюймовая 1 1/2 дюйма:
Фильтр всасывающий FAM 040 MN B7
