Всасывающий сетчатый фильтр ASF
|
Всасывающие фильтры ASF устанавливаются непосредственно на всасывающую линию насоса, погружаются полностью в рабочую жидкость и обеспечивают предварительную очистку масла от механических загрязнений и примесей, находящихся в баке. Фильтры ASF состоят из каркаса и фильтрующего элемента из нержавеющей стали, выполненного в форме гофры. Фильтры имеют достаточно простую конструкцию, легки в обслуживании и монтаже.
Фильтры ASF поставляются только в исполнении без клапана.
|

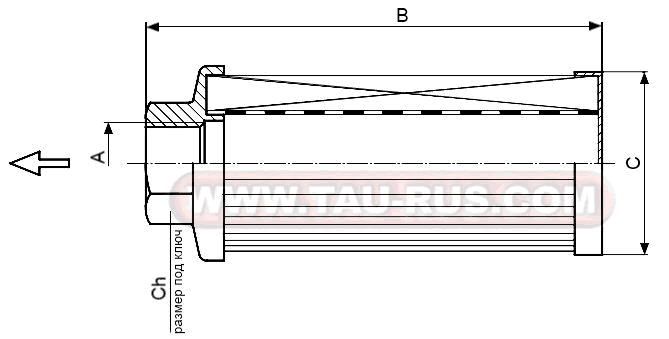

Схематичное изображение всасывающего фильтра
|
Обозначение фильтра ASF на гидросхеме
|
Габаритные размеры фильтра
|
Модель
|
A
|
B
|
C
|
Ch
|
F
(поверхность фильтра см²)
|
Масса, кг
|
|
ASF 25
|
G ½
|
117
|
50
|
27
|
250
|
0,13
|
|
ASF 40
|
G ¾
|
138
|
68
|
36
|
520
|
0,24
|
|
ASF 60
|
G 1
|
195
|
68
|
41
|
780
|
0,32
|
|
ASF 90
|
G 1 ¼
|
186
|
88
|
50
|
840
|
0,40
|
|
ASF 165
|
G 1 ½
|
199
|
102
|
70
|
1540
|
0,68
|
|
ASF 275
|
G 2
|
244
|
102
|
70
|
2110
|
0,75
|
Структура условного обозначения всасывающих сетчатых фильтров ASF
|
ASF.
|
165.
|
25G
|
|
ASF = фильтр всасывающий сетчатый
|
Типоразмер: 25, 40, 60, 90, 165, 275
|
25 g = 25 мкм, 80 G = 80 мкм, 130 G = 130 мкм
|
При заказе фильтров ASF используются следующие обозначения
|
Тонкость фильтрации 25 мкм
|
Тонкость фильтрации 80 мкм
|
Тонкость фильтрации 130 мкм
|
|
Фильтр всасывающий ASF.25.25G
|
Фильтр всасывающий ASF.25.80G
|
Фильтр всасывающий ASF.25.130G
|
|
Фильтр всасывающий ASF.40.25G
|
Фильтр всасывающий ASF.40.80G
|
Фильтр всасывающий ASF.40.130G
|
|
Фильтр всасывающий ASF.60.25G
|
Фильтр всасывающий ASF.60.80G
|
Фильтр всасывающий ASF.60.130G
|
|
Фильтр всасывающий ASF.80.25G
|
Фильтр всасывающий ASF.80.80G
|
Фильтр всасывающий ASF.80.130G
|
|
Фильтр всасывающий ASF.90.25G
|
Фильтр всасывающий ASF.90.80G
|
Фильтр всасывающий ASF.90.130G
|
|
Фильтр всасывающий ASF.165.25G
|
Фильтр всасывающий ASF.165.80G
|
Фильтр всасывающий ASF.165.130G
|
|
Фильтр всасывающий ASF.275.25G
|
Фильтр всасывающий ASF.275.80G
|
Фильтр всасывающий ASF.275.130G
|
Дополнительную информацию и технические консультации можно получить у специалистов компании ТАУРУС, обратившись по телефону, указанному в разделе "Контакты" или отправив запрос на электронную почту.
