Дроссели STU..., STUF..., STB..., STBF...

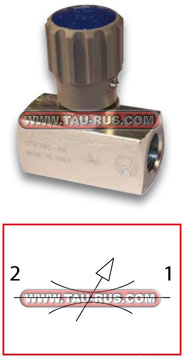

Описание дросселей STB (STBF) и STU (STUF)

— Дроссели серий STB* / STBF* и STU* / STUF* представляют собой магистральные дроссели одно- и двухстороннего действия, устанавливаемые либо непосредственно в трубопроводной магистрали, либо в виде встраиваемых элементов с резьбовым соединением для блочной установки.
— Регулирование расхода с помощью этих дросселей осуществляется за счет установленной в цилиндрическом седле конической иглы, конструкция которой обеспечивает хорошую линейность регулирования.
— Данные дроссели можно использовать также в качестве односторонних отсечных клапанов, поскольку они обеспечивают хорошую изоляцию потока при полном закрытии. При этом дроссели STB и STBF также обеспечивают свободное прохождение потока в противоположном направлении.
— Дроссели в обязательном порядке оснащаются регулировочной ручкой с возможностью фиксации в любом положении по мере необходимости при помощи поперечного стопорного винта.

Присоединительные отверстия: от 1/4" до 1"
Рабочее давление: до 400 бар (40,0 МПа)
Номинальный расход рабочей жидкости: до 150 л/мин.

Используйте гидравлические жидкости на основе минеральных масел с добавлением применимых антивспенивателей и антиоксидантов. По поводу использования других типов жидкостей (водно-гликолевые растворы, фосфатные эфиры и т.п.) проконсультируйтесь, пожалуйста, в нашем отделе технической поддержки

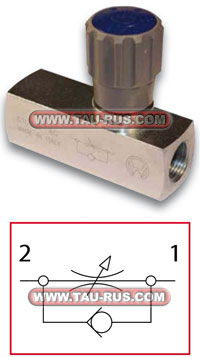

Дроссели STU, STUF

Структура обозначения и параметры дросселей STB(F) и STU(F)

STB   F   380   NPTF   *           Необязательные опции Тип резьбы: без обозначения = BSPP NPTF = NPTF 140 = 1/4" 380 = 3/8" 120 = 1/2" 340 = 3/4" 100 = 1" F = металлическая ручка регулятора STB = Дроссель двухстороннего действия STU = Дроссель одностороннего действия (с обратным клапаном)

Код дросселя Резьба (BSPP) Номинальный расход (л/мин) Макс. расход через обр. клапан (бар) Масса (кг) Макс. давление (бар) STB* STU* Дросссель STU(F)140 Дросссель STB(F)140 1/4" 15 35 0,32 0,34 400 Дросссель STU(F)380 Дросссель STB(F)380 3/8" 30 80 0,30 0,36 Дросссель STU(F)120 Дросссель STB(F)120 1/2" 50 150 0,45 0,6 Дросссель STU(F)340 Дросссель STB(F)340 3/4" 80 200 1,1 1,33 Дросссель STU(F)100 Дросссель STB(F)100 1" 150 300 1,5 1,9
