Дроссели AQFR-10, AQFR-15, AQFR-20, AQFR-25, AQFR-32 линейного монтажа, с резьбовыми портами от G3/8" до G1 1 /4"

ATOS гидродроссели AQFR-10, AQFR-15, AQFR-20, AQFR-25, AQFR-32

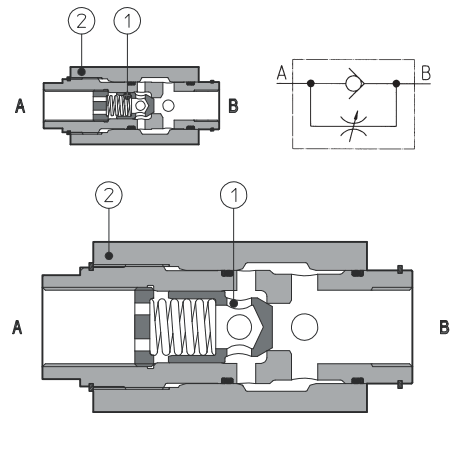

Гидродроссели AQFR - это дроссели без компенсации по давлению, со встроенным обратным клапаном (1), обеспечивающим свободное прохождение потока жидкости в обратном направлении.

Регулирование потока осуществляется вращением внешнего шестигранного корпуса (2) . Вращение по часовой стрелке увеличивает дросселирование (уменьшает поток). Величина регулируемого потока зависит от перепада давления на входе и выходе дросселя.

Дроссели доступны в пяти типоразмерах: от G3/8”до G1 1/4", с расходом ответственно до 30, 50, 80, 160 и 250 л/мин и перепадом давления до 400/350 бар (в зависимости от типоразмера).

Дроссели разработаны для работы в гидравлических системах с минеральными маслами или синтетическими жидкостями, имеющими аналогичные смазочные свойства.

AQFR	-	10	-	**	-	/*
						Синтетические жидкости: WG = водно-кликолевые PE = фосфатно-эфирные

				Номер серии

		Типоразмер и резьба портов: 10 = G3/8" 15 = G1/2" 20 = G3/4" 25 = G1" 32 = G1 1/4"

AQFR - дроссель линейного монтажа, с обратным клапаном свободного реверсивного потока

Основные характеристики дросселя AQFR

Положение установки / размещение	Любое
Температура окружающей среды	от -20 до +70 °C
Рабочая жидкость	Минеральные масла, соответствующие DIN 51524...535, другие жидкости в соответствии со структурой обозначения
Рекомендуемая вязкость	15...100 сСт при 40 °C (ISO VG 15...100)
Класс чистоты рабочей жидкости	ISO 19/16, достигается при тонкости фильтрации 25 мкм и рекомендуемом коэффициенте фильтрации β ≥ 75
Температура рабочей жидкости	от -20 до +60 °С (стандартные или /WG уплотнения), от -20 до +80 °С (уплотнения /PE)

Гидравлические характеристики
(Диаграммы для минеральных масел ISO VG 46 при 50°C)

Параметр	Наименование дросселя
Параметр	AQFR-10	AQFR-15	AQFR-20	AQFR-25	AQFR-32
Максимальный рекомендуемый расход, л/мин	30	50	80	160	250
Максимальное давление, бар	400	350	350	350	350
Диаграммы Q/Δp для свободного обратного потока B → A при полностью открытом и полоностью закрытом дросселе 1 = AQFR-10 полностью закрыт 2 = AQFR-10 полностью открыт 3 = AQFR-15 полностью закрыт 4 = AQFR-15 полностью открыт 5 = AQFR-20 полностью закрыт 6 = AQFR-20 полностью открыт 7 = AQFR-25 полностью закрыт 8 = AQFR-25 полностью открыт 9 = AQFR-32 полностью закрыт 10 = AQFR-32 полностью открыт

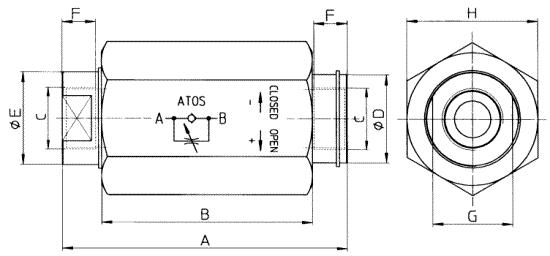

Размеры дросселя AQFR

Модель	A	B	C	D	E	F	G	H	Масса
Дроссель AQFR-10	93	68	G3/8"	28	25	13	24	41	0,7
Дроссель AQFR-15	105	78	G1/2"	32	30	15	27	46	1,0
Дроссель AQFR-20	127	95,5	G3/4"	36	34	17	32	55	1,6
Дроссель AQFR-25	153	112	G1"	48	45	19	42	75	3,5
Дроссель AQFR-30	196	145	G1.1/4"	63	60	21	55	90	6,5

Гидродроссели AQFR-10, 15, 25, 32 являются аналогами дросселей КВМК-10, 16, 25, 32 соответственно, имеют одинаковые присоединительные размеры м сопоставимые габариты.
