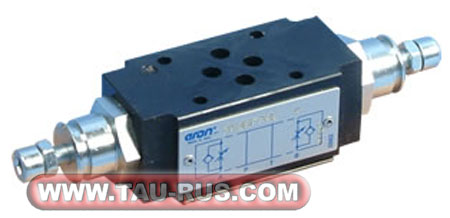

Дроссель с обратным клапаном AM.3.QF, модульный CETOP3

— Модульные дроссели AM.3.QF* – односторонние дроссельные клапаны без компенсации по давлению (с обратным клапаном), подходящие для регулирования расхода как на входе, так и на выходе. Регулировка осуществляется регулировочным винтом или пластиковой ручкой.
— Доступны четыре регулировочные конфигурации дросселей: AM3QFAC004, AM3QFBC004, AM3QFPC004, AM3QFABC004.

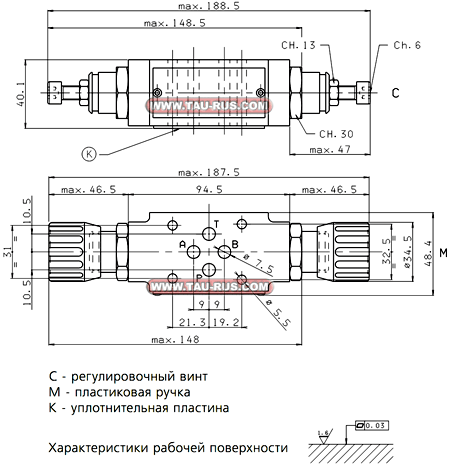

Размеры дросселей AM3QF*

Линии регулирования дросселей AM3QF*

Графическое обозначение дросселей AM.3.QF*

Структура обозначения и параметры дросселей AM.3.QF*

AM.3 . QF . A . C . 00 . 4                       4 = номер серии Уплотнение: 00 = стандартное V1 = уплотнения Viton Тип регулировочного винта: C = регулировочный винт M = пластиковая ручка Линии регулирования: A, B, P, AB Тип клапана: QF = дроссельный клапан без компенсации давления AM.3 = клапан модульного исполнения Ду=6 (CETOP 03)

Максимальное рабочее давление бар 350 Максимальное давление регулирования бар 320 Регулировка расхода 8 оборотов винта Максимальный расход л/мин 40 Рабочая температура жидкости °C -25...+75 Температура окружающей среды °C -25...+60 Вязкость жидкости сСт 10...500 Рекомендуемая вязкость сСт 35 Допустимый уровень загрязнения жидкости Класс 10 по NAS 1638 Рабочая жидкость Минеральные масла DIN 51524 Масса дросселя не более кг 1,5
