Дроссель (игольчатый клапан) YUKEN GCT-02-32 (3280, 3290), GCTR-02-32 (3280, 3290)

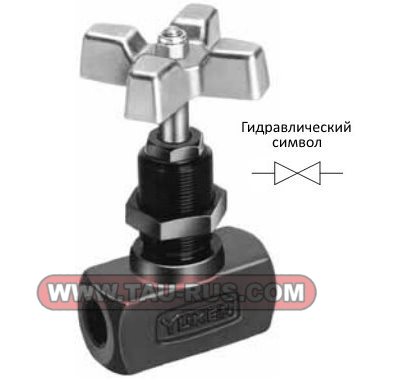

Игольчатый клапан (дроссель) GCT-02-32/3280/3290


Параметры дросселей:
Максимальный расход до 55 л/мин (смотрите диаграммы ниже).
Максимальное давление до 35 МПа (350 бар).
Масса 0,34 кг

Назначение дросселей GCT, GCTR

Игольчатые дроссели YUKEN GCT-02-32, GCTR-02-32 применяются в качестве запорных клапанов в манометрических линиях, а так же для регулирования расхода рабочей жидкости в линиях со сравнительно малой пропускной способностью.
Так же могут применяться как регуляторы расхода в пилотных линиях.

Гидродроссели (игольчатые гидроклапаны) Yuken представлены в двух вариантах:
GCT-02-32 (3280/3290) - параллельное расположение рабочих линий.
GCTR-02-32 (3280/3290) - рабочие линии расположены под углом 90° относительно друг друга.

Структура условного обозначения

F	-	GCT	-	02	-	32
						Исполнение по присоединению линий: 32 = Японский стандарт "JIS" 3280 = Европейский стандарт 3290 = Американский стандарт
				02 = типоразмер клапана
		Компоновка: GCT = параллельное расположение рабочих лини GCTR = рабочие линии под углом 90°
F = Специальные уплотнения для жидкостей на основе фосфатных эфиров - пропустить, если не требуется

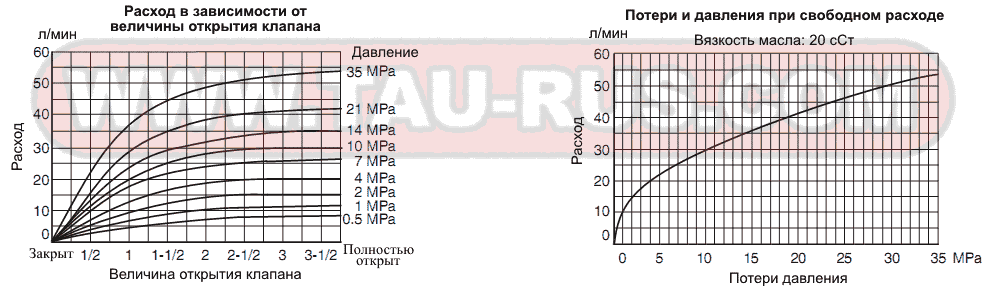

Диаграммы характеристик расхода и давления клапанов GCT и GCTR

Размеры дросселей Yuken GCT-02-32 (3280, 3290), GCTR-02-32 (3280, 3290)

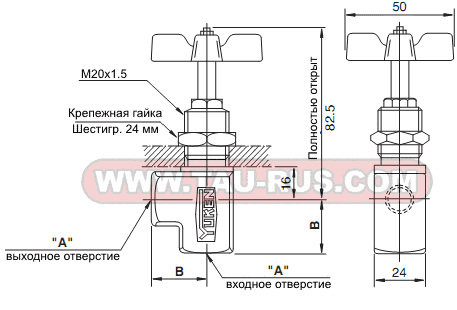

Размеры дросселя GCT-02-32, GCT-02-3280, GCT-02-3290	Размеры дросселя GCTR-02-32, GCTR-02-3280, GCTR-02-3290
Наименование Размер A B C GCT-02-32 Rc 1/4" 50 25 GCT-02-3280 1/4 BSP.F 48 24 GCT-02-3290 1/4 NPT 50 25	Наименование Размер A B GCTR-02-32 Rc 1/4" 25 GCTR-02-3280 1/4 BSP.F 24 GCTR-02-3290 1/4 NPT 25

Адаптеры для крепления манометров

Адаптеры AG-02S, AG-03S, AG-04S применяются в случаях, когда необходимо установить манометр непосредственно на игольчатый дроссель GCT (GCTR). Адаптеры оснащены компенсатором (снаббером) давления для снижения вредных воздействий на манометр. Адаптеры устанавливаются только на дроссели выполненные по Японскому стандарту (присоединительная резьба R 1/4"). Адаптеры не входят в комплект поставки и заказываются отдельно.

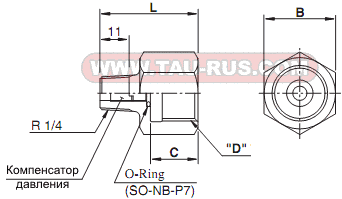

Размеры адаптеров AG-02S, AG-03S, AG-04S для дросселей GCT-02-32 и GCTR-02-32
	Наименование Размеры Масса, кг D B C L Адаптер AG-02S G1/4" 24 14 32 0,075 Адаптер AG-03S G3/8" 24 16 35 0,075 Адаптер AG-04S G1/2" 27 18 37 0,08
