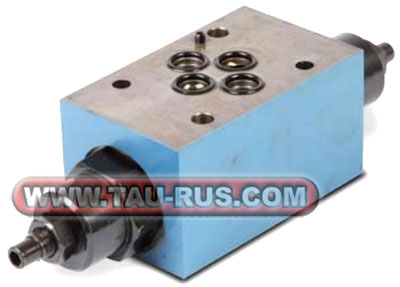

DGMFN-3-*-4* гидродроссели с обратным клапанам

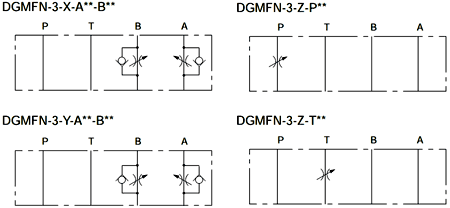

Графическое обозначение дросселей DGMFN-3-*-4*

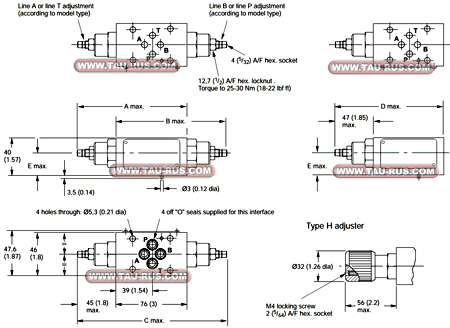

Размеры дросселей DGMFN-3-*-4*

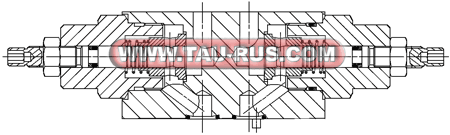

Устройство дросселей DGMFN-3-*-4*

Таблица размеров дросселей DGMFN-3-*-4*

— Гидродроссели DGMFN3XA2WB2W41, DGMFN3YA2WB2W41 являются клапанами в модульном исполнении с монтажной поверхностью, соответствующей стандартам CETOP 03 (Ду=6 мм) и ISO.
— Гидродроссели DGMFN-3-*-4* обычно используются в стековых (модульных) гидравлических системах в качестве регулирующего устройства по расходу рабочей жидкости в одной или двух магистралях (А и B). В гидродроссели DGMFN-3-Y-A-* и DGMFN-3-X-A-* встроен обратный клапан, который не позволяет рабочей жидкости свободно проходить в обратном направлении.

Структура обозначения и параметры дросселей DGMFN-3-*-4*

DGMFN - 3 - X - B   2   W                       Исполнение по регулировочному элементу: H = регулировочная ручка W = регулятор под ключ со стопорной гайкой Исполнение по точности настройки: 1 = особо точная регулировка 2 = стандартное исполнение Исполнение по контролируемым линиям: P = дроссель в линии P T = дроссель в линии T A = дроссель в линии A B = дроссель в линии B Направление контролируемого потока: X = в направлении к исполнительному устройству в линиях A и B Y = в направлении от исполнительного устройства в линиях A и B Z = в направлении к исполнительному устройству в линии P или T 3 = типоразмер (Ду=6 мм) DGMFN = дроссель модульного монтажа

Максимальное рабочее давление бар 315 Максимальный расход в магистралях регулируемого расхода л/мин 60 Рабочая температура жидкости °C -20...+80 Температура окружающей среды °C -20...+50 Вязкость жидкости сСт 10...400 Рекомендуемая вязкость сСт 35 Допустимый уровень загрязнения жидкости Класс 5/6 по NAS 1638 Масса дросселя не более кг 1,6
