DGMDC-3-* клапаны обратные

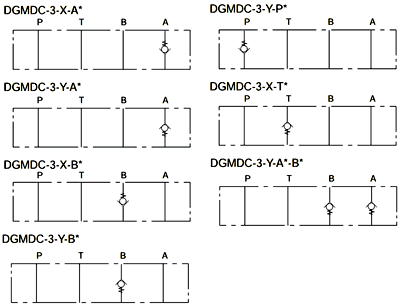

Графическое обозначение клапанов DGMDC-3-*

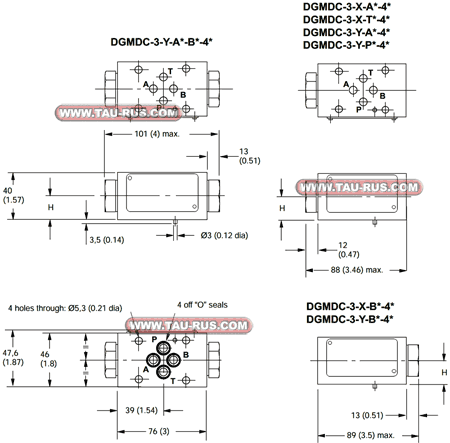

Размеры клапанов DGMDC-3-*

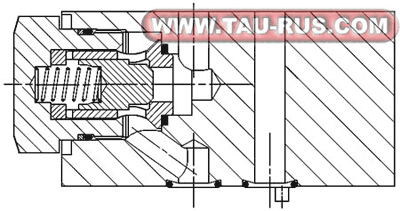

Устройство клапанов DGMDC-3-*

Таблица размеров клапанов DGMDC-3-*

— Гидроклапаны DGMDC-3-X(Y)-AN(K,M)-40, DGMDC-3-X(Y)-BN(K,M)-40, DGMDC-3-X(Y)-PN(K,M)-40, DGMDC-3-X(Y)-TN(K,M)-40 являются обратными клапанами в модульном исполнении с монтажной поверхностью, соответствующей стандартам CETOP 03 (Ду=6 мм) и ISO.
— Гидроклапаны DGMDC-3-* обычно используются в стековых (модульных) гидравлических системах в качестве запирающего устройства для прохода рабочей жидкости в одной из магистралей. В другом направлении по этой же магистрали рабочая жидкость сможет проходит беспрепятственно.

Структура обозначения и параметры клапанов DGMDC-3-*

DGMDC - 3 - X - P   N - 40                       40 = серия Давление открывания обратного клапана: K = 0,1 МПа M = 0,25 МПа N = 0,5 МПа Исполнение по линии запирания: A = клапан находится в линии A B = клапан находится в линии B P = клапан находится в линии P T = клапан находится в линии T Исполнение по направлению запирания: X = свободный поток от исполнительного механизма Y = свободный поток к исполнительному механизму 3 = типоразмер (Ду=6 мм) DGMDC = обратный клапан, модульного монтажа

Максимальное рабочее давление бар 315 Минимальное давление управления бар 3 Максимальный расход в магистралях регулируемого расхода л/мин 60 Рабочая температура жидкости °C -20...+80 Температура окружающей среды °C -20...+50 Вязкость жидкости сСт 10...400 Рекомендуемая вязкость сСт 35 Допустимый уровень загрязнения жидкости Класс 5/6 по NAS 1638 Масса клапана не более кг 1,3
