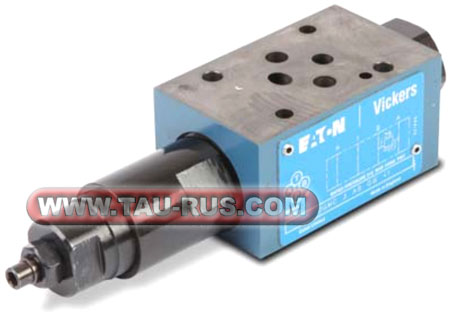

DGMC(2)-3-* переливные предохранительные клапаны

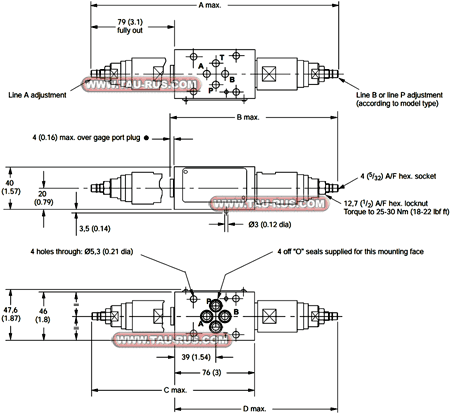

Размеры клапанов DGMC(2)-3-*

Графическое обозначение клапанов DGMC(2)-3-*

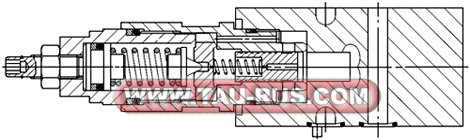

Устройство клапанов DGMC(2)-3-*

Таблица размеров клапанов DGMC(2)-3-*

— Гидроклапаны DGMC-3-PT-G(A,B,C)W, DGMC-3-AB-G(A,B,C)W, DGMC-3-BA-G(A,B,C)W, DGMC-3-AT-G(A,B,C)W, DGMC-3-BT-G(A,B,C)W являются переливными (перепускными) предохранительными клапанами прямого действия в модульном исполнении с монтажной поверхностью, соответствующей стандартам CETOP 03 (Ду=6 мм) и ISO.
— Гидроклапаны DGMC(2)-3-... обычно используются в стековых (модульных) гидравлических системах в качестве ограничителя давления или ограничителя перепадов давления, возникающих в ходе работы гидравлических исполнительных механизмов.

Структура обозначения и параметры клапанов DGMC(2)-3-*

DGMC - 3 - PT - G   W - *                       Опции для исполнения DGMC2 Виды настроечных элементов: H = регулировочный винт K = лимб с ключом W = под шестигранный ключ (со стопорной гайкой) Диапазон настройки давления: A = от 0,3 до 5 МПа B = от 0,3 до 10 МПа C = от 1 до 20 МПа G = от 5 до 31,5 МПа Исполнение по линиям предохранения: PT = предохранение P, слив в T (только для DGMC) AB = предохранение A, слив в B (DGMC и DGMC2) BA = предохранение B, слив в A (только для DGMC) AT = предохранение A, слив в T (DGMC и DGMC2) BT = предохранение B, слив в T (только для DGMC) 3 = типоразмер (Ду=6 мм) DGMC = переливной предохранительный клапан, управление одной линией DGMC2 = переливной предохранительный клапан, управление двумя линиями

Максимальное рабочее давление бар 315 Минимальное давление управления бар 3 Максимальный расход в магистралях регулируемого расхода л/мин 60 Рабочая температура жидкости °C -20...+80 Температура окружающей среды °C -20...+50 Вязкость жидкости сСт 10...400 Рекомендуемая вязкость сСт 35 Допустимый уровень загрязнения жидкости Класс 5/6 по NAS 1638 Масса клапана с одной линией управления не более кг 1,3 Масса клапана с двумя линиями управления не более кг 2,5 Исполнения по виду регулировочного элемента - гайка, винт, лимб с ключом
