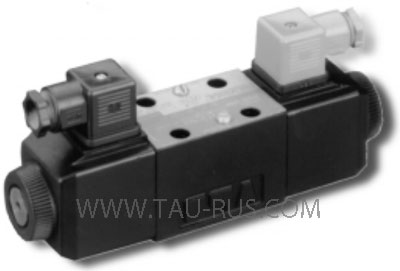

DG4V-3(S) гидрораспределители Vickers с электромагнитным управлением серии 60, 61

• Гидрораспределители DG4V-3(S) (Ду=6 мм) являются золотниковыми гидрораспределителями с электромагнитным управлением. Электромагнитные катушки можно монтировать / демонтировать без сброса давления в гидросистеме. Гидрораспределители DG4V-3 (DG4V-3S) служат для управления пуском, остановом и направлением объемного потока.
• На монтажной поверхности гидрораспределителей DG4V-3-... (стандартное исполнение, расход 40 л/мин) и гидрораспределителей DG4V-3S-... (исполнение повышенного качества, расход 80 л/мин) выполнено отверстие диаметром 4 мм и глубиной 4,3 мм (см. рис. слева) для центрирующего штифта (шпильки), которое используется при монтаже распределителя для его точной центровки рабочих отверстий.
• Основные части гидрораспределителей Vickers DG4V-3(S) корпус, один или два электромагнита (соленоиды), золотник, а также одна или две возвратные пружины.

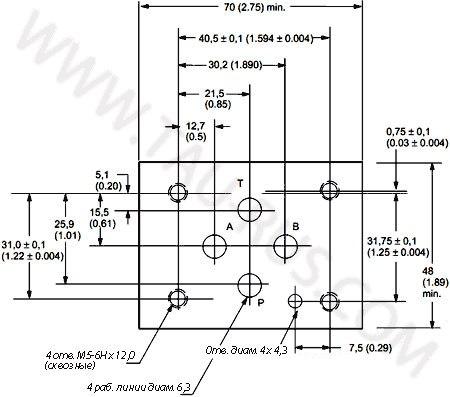

Монтажная поверхность распределителей DG4V-3(S)

Соленоиды распределителей DG4V-3(S)-...-60(61) Американский стандарт: согласно стандартам NFPA/ANSI, возбуждение соленоида "A" дает поток линии P к линии A, а возбуждение соленоида "B" дает поток от линии P к линии B. Для гидрораспределителей DG4V-3(S) с золотником типа "8" см. ниже "Европейский стандарт". Европейский стандарт (об этом говорит символ "V" в условном обозначении гидрораспределителя после обозначения типа золотника и его опции): соленоид "A" расположен со стороны линии A, а соленоид "B" расположен со стороны линии B.

Идентификационный код и параметры гидрораспределителей Vickers DG4V-3(S)

Структура условного обозначения DG4V - 3S - 2   C* - M - U - C5 - 60                 Номер серии: 60 = базовая серия 61 = серия с золотником типа 8 Напряжение питания: A = 110V AC 50Hz B = 110V AC 50Hz/120V AC 60 Hz C – 220V AC 50 Hz D – 220V AC 50 Hz/240V AC 60 Hz G – 12V DC H – 24V DC Давление линии Т: 2 = 10 bar (150 psi) 4 = 70 bar (1000 psi) 5 = 100 bar (1500 psi) стандарт для DG4V-3S с соленоидами AC И DC 6 – 207 bar (3000 psi) соленоиды AC для DG4V-3 7 – 207 bar (3000 psi) соленоиды DC для DG4V-3 Тип электроразъёма: U = ISO 4400 (DIN 43650) M = опции электроуправления Опции золотника: A =  Пружинный возврат в крайнее положение (Spring offset, end-to-end) AL = То же, что и A, только слева (Same as “A” but left hand build) B =  Пружинный возврат из крайнего положения в среднее (Spring offset, end to center) BL = То же, что и B, только слева (Same as “B” but left hand build) C =  Пружинный возврат золотника в среднее положение (Spring centered) F =  Пружинный возврат из среднего положения в крайнее положение (Spring offset, shift to center) FL = То же, что и F, только влево (Same as “F” but left hand build) N =  Без пружинного возврата (No-spring detented) Стандарт на функциональную схему работы соленоидов: без обознач. = американский стандарт Соленоид, управляющий линией А, находится со стороны линии B и управляет линией А через линию P (кроме золотника 8-го типа). Соленоид, управляющий линией B, находится со стороны линии A и управляет линией B через линию P (кроме золотника 8-го типа). V = европейский стандарт Управляющий соленоид линией А находится со стороны линии А, соленоид, управляющий линией B - со стороны линии B Тип золотника (см. гидросхемы ниже): 0 2 22 24 6 7 33 34 52 56 66 521 561 - 8 Производительность гидрораспределителя: 3S = стандартная 40 л/мин при давлении в 350 бар 3 = повышенная 80 л/мин при давлении в 350 бар Идентификация клапанов Vickers: D = направляющий клапан G = стыкового / блочного монтажа 4 = с электромагнитным управлением (управление от соленоидов) V = Рабочее давление 350 bar (5075 psi) в линиях P, A и B

Характеристики Максимальное рабочее давление: Отверстия: P-A-B Отверстие: T бар DG4V-3 DG4V-3S 350 210 350 100 Максимальный расход л/мин 80 40 Допустимое отклонение минимального управляющего напряжения от номинального 10% Фактическое время отклика, расход раб. жидкость и давление при вкл. / откл. питающего напряжения (на примере золотника типа 2C): P - A, B - T давление отклик при вкл. AC отклик при выкл. AC отклик при вкл. DC отклик при выкл. DC л/мин бар мс мс мс мс 40 175 18 32 60 40 20 175 15 43 25 28 Рабочая жидкость Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры) Мощность соленоидов: 220 AC 24 DC ВА Вт 225 30 265 30 Диапазон температур рабочей жидкости ºС -20 ... +70 Температура окружающей среды ºС до +65 Диапазон вязкостей жидкости сСт 25 ... 2320 Допустимая степень загрязнения жидкости класс 20/18/15 по ISO 4406:1999 Время выдерживания в переключенном состоянии длительное Монтажная поверхность (соответствие стандартам) ISO 4401 size 03 ANSI/B93.7M size D03 CETOP RP65H, size 3 DIN 24340, NG6

Полную схему условного обозначения гидрораспределителей Vickers DG4V-3(S) можно просмотреть здесь (на англ. языке)

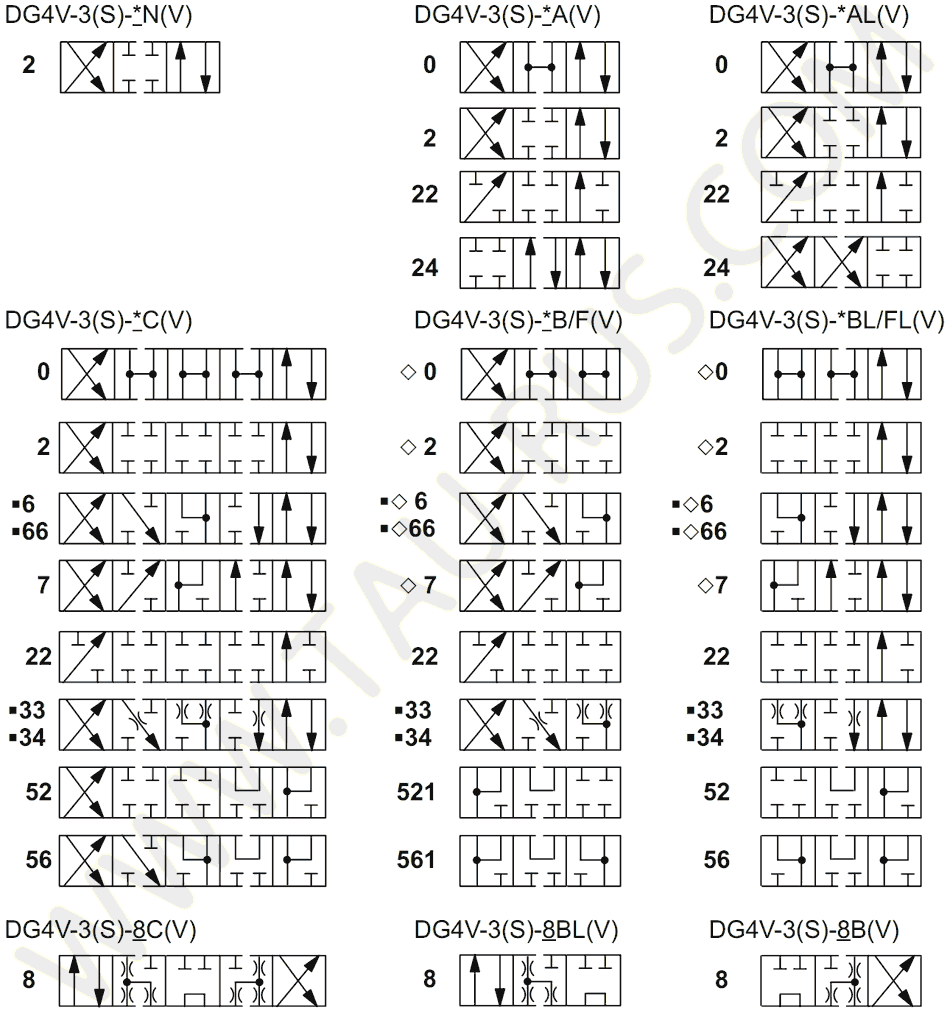

Гидравлические схемы распределителей VIckers DG4V-3S серии 60 (общие для US и Евро стандартов)

ПРИМЕЧАНИЕ: у гидрораспределителей с золотником 8-го типа соленоиды функционируют по европейскому стандарту.

Предпочтительные типы гидрораспределителей Vickers DG4V-3(S) для подбора аналогов
