AD3E гидрораспределитель с электромагнитным управлением, Ду = 6 мм

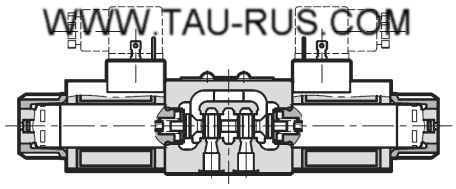

Принцип действия распределителей AD3E

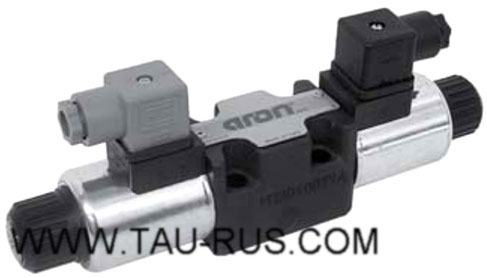

• Распределители AD3E02CM00, AD3E05CM00, AD3E03CM00, AD3E01CM00, AD3E04CM00, AD3E15EM00, AD3E16EM00, AD3E16FM00, AD3E02CY00, AD3E05CY00, AD3E03CY00, AD3E01CY00, AD3E04CY00, AD3E15EY00, AD3E16EY00, AD3E16FY00 с монтажной поверхностью в соответствии со стандартами ISO 4401 (CETOP 3).


• Корпус гидрораспределителя сделан из высокопрочного литого чугуна с широкими внутренними проходами для уменьшения падения давления потока. Используются маслонаполненные электромагниты со сменными катушками.


• Гидрораспределитель AD3E поставляется в 3-х или 4-х линейном исполнении с 2 или 3 положениями и с несколькими взаимозаменяемыми золотниками с различными положениями каналов.


• Распределитель AD3E может поставляться с электромагнитами, рассчитанными либо на постоянный, либо на переменный ток.


• Направляющие распределительные клапаны AD3E с электромагнитами, рассчитанными на питание постоянным током, также могут поставляться с электроразъемами.


• Направляющие распределительные клапаны AD3E с электромагнитами, рассчитанными на питание постоянным током, также могут поставляться в конфигурациях для мягкого пуска,а также с ручным управлением осуществляемым рычагом.

Идентификационный код гидрораспределителей Aron AD3E...

Структура условного обозначения AD   3   E   04   C   M   00   3                 3 = номер серии 00 = опции Напряжение питания катушек: Питание постоянным током L = 12 В M = 24 В   Питание переменным током J = 115 В Y = 230 В Схема управления и возврата золотника: C = 2 электромагнита, пружинный возврат E = 1 электромагнит, со стороны канала А F = 1 электромагнит, со стороны канала B D = 2 электромагнита, без пружинного возврата, с фиксацией золотника Тип золотника (см. схемы ниже): 02 05 03 01 04 15 15 16 19 20 21 66 E = электромагнитное управление 3 = Размер в соответствии со стандартом CETOP 03 (Ду=6 мм) AD = гидрораспределитель с дискретным управлением

Характеристики Максимальное рабочее давление: Отверстия: P-A-B Отверстие: T бар Пост. ток Перем. ток 320 250 320 160 Максимальный расход л/мин 60 60 Диапазон температур окружающей среды ºС -20 ... +50 Диапазон температур рабочей жидкости ºС -20 ... +80 Диапазон вязкостей жидкости сСт 10 ... 400 Рекомендуемая вязкость сСт 25 Допустимая степень загрязнения жидкости класс 20/18/15 по ISO 4406:1999 Масса с одним электромагнитом кг 1,5 1,35 Масса с двумя электромагнитами кг 2,0 1,8    Примечание: использование жидкостей при температурах свыше 80 °C ведёт к ускоренному ухудшению качества жидкостей и характеристик уплотнительных прокладок.

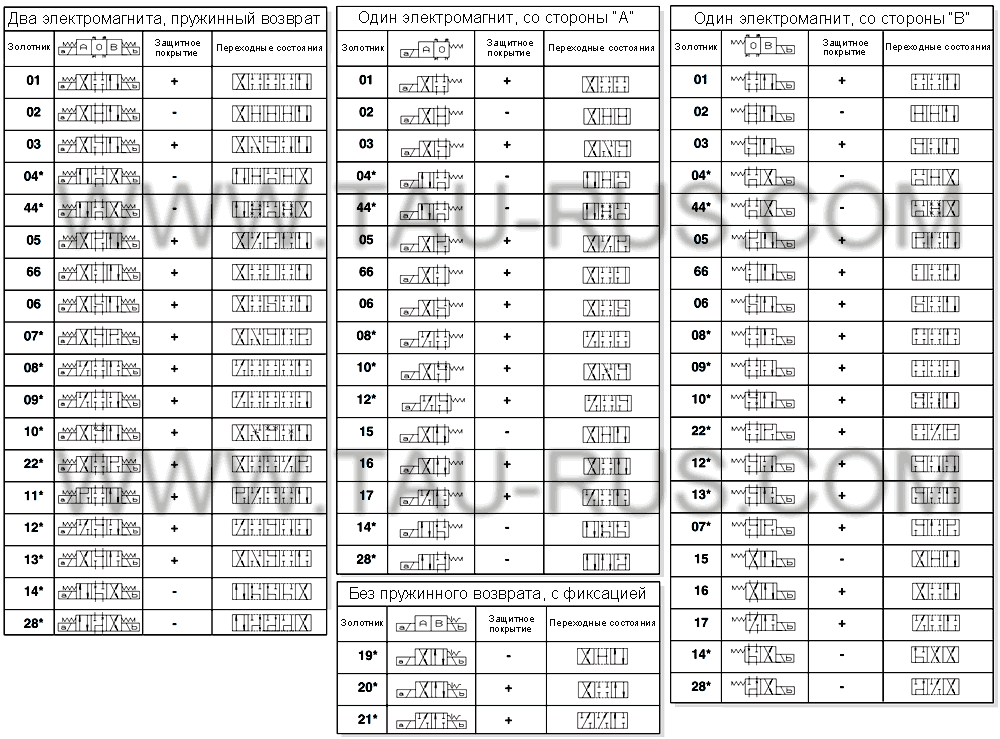

Конфигурации золотников (гидравлические схемы) распределителей AD3E

ПРИМЕЧАНИЯ: * данные золотники дороже из-за более трудоёмкого изготовления; - золотники 15, 16, 17 возможны только в исполнении гидрораспределителей AD3E с одним магнитом

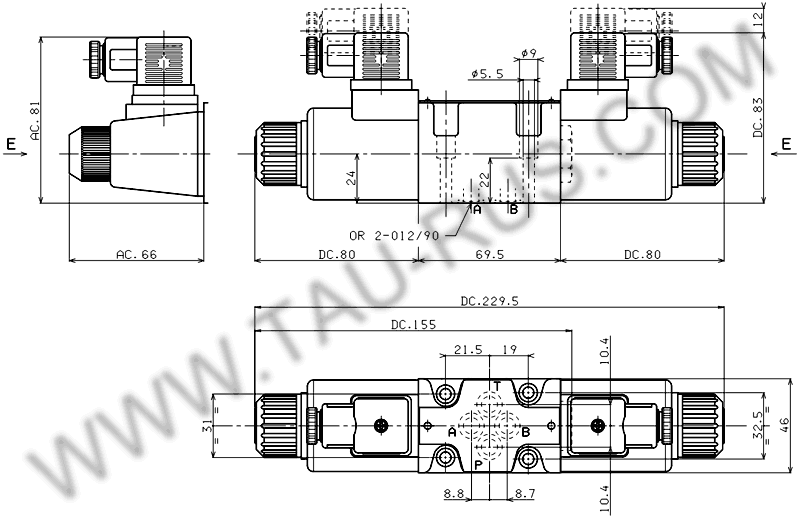

Габаритные и присоединительные размеры распределителей AD3E

ПРИМЕЧАНИЕ: Е - ручное дублированное управление

Предпочтительные типы гидрораспределителей AD3E... для подбора аналогов
