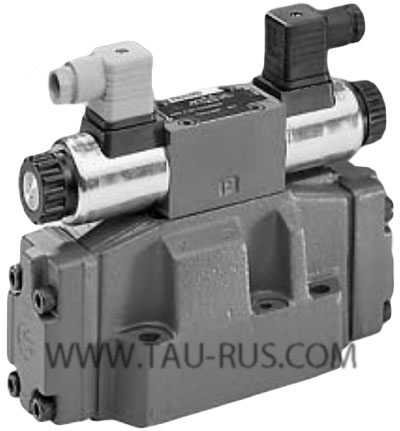

4WEH16 гидрораспределители Rexroth с электрогидравлическим управлением, серии 7X (72-79)

Принцип действия распределителей 4WEH16 серии 7X

• Клапан типа 4WEH16 представляет собой золотниковый гидрораспределитель с электрогидравлическим управлением. Он служит для управления пуском, остановом и направлением объемного расхода.
• Гидрораспределитель состоит, как правило, из корпуса (1) главного клапана, основного золотника (2), одной либо двух возвратных пружин (3.1) и (3.2) и управляющего клапана (4) с одним либо двумя электромагнитами „a“ (5.1) и / или „b“ (5.2).
• Основной золотник (2) в главном клапане удерживается в нейтральном либо исходном положении пружинами или при действии давления. Две пружинные полости (6) и (8) соединяются в исходном положении управляющим клапаном (4) без напора с гидробаком. Подача масла в системе управления для управляющего клапана осуществляется по каналу управления (7). Возможен либо внутренний, либо внешний подвод масла (внешний подвод через порт X).
• При управлении управляющим клапаном, например электромагнитом "a", золотник (10) смещается влево, и вследствие этого в пружинной полости (8) нарушается давление управления. В пружинной полости (6) отсутствует давление.
• Давление управления действует на левую сторону основного золотника (2) и перемещает его к пружине (3.1). Таким образом, в главном клапане соединяется порт P с B, а порт A с T.

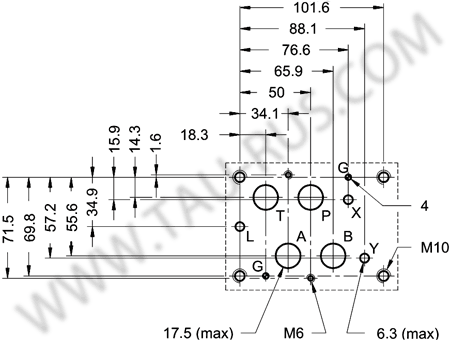

Монтажная поверхность распределителей 4WEH16

• После отключения электромагнита золотник (10) возвращается в исходное положение (за исключением импульсного золотника). Пружинная полость (8) разгружается до гидробака.


• Отвод масла из системы управления осуществляется внутри (по каналу T) или снаружи (по каналу Y). Вспомогательное устройство управления (9) по выбору может перемещать золотник (10) без возбуждения электромагнита.


• С помощью двух возвратных пружин (3.1) и (3.2) в пружинных полостях (6) и (8) основной золотник (2) удерживается, например, при вертикальном расположении вентиля в среднем положении, без давления управления.

Идентификационный код и параметры гидрораспределителей Rexroth 4WEH16...7X...

Структура условного обозначения

4WEH

16

*

G

7X/

* 6E

G24

N9 ET K4

Ручное дублирование: без обознач. = без вспомогательного устройства управления N9 = с прикрытым вспомогательным устройством управления N = с вспомогательным устройством управления Подвод масла: без обознач. = Внешний подвод масла, внешний отвод масла E = Внутренний подвод масла, внешний отвод масла ET = Внутренний подвод масла, внутренний отвод масла T = Внешний подвод масла, внутренний отвод масла Наличие электроразъёма: K4 = без электроразъёма (стандарт)

Напряжение питания: G24 = постоянный ток 24 В W230 = переменный ток 230 В 50/60 Гц

Возврат золотника в управляющем клапане с 2 положениями контакта и 2 электромагнитами возможно только для золотника A, B, C, D, K, Z и гидравлического возврата золотника в главном клапане: без обознач. = с пружинным возвратом O = без пружинного возврата OF = без пружинного возврата с пазом для упора Управляющий клапан: 6E = распределитель с повышенными параметрами (R-RS 23178)

Серия 7X = 72-79 - типоразмер 16

Тип золотника (см. гидросхемы ниже): A B C D Y E F T H J Q L M P R V W U G S

Возврат золотника в главном клапане: без обознач. = при помощи пружин H = гидравлический

Типоразмер (условный проход) 16

Гидрораспределитель четырёхходовой с электрогидравлическим управлением (рабочее давление 4WEH - до 280 бар, H-4WEH - до 350 бар)

ПРИМЕЧАНИЕ: В гидравлических системах необходимо соблюдать указанные классы чистоты компонентов. Эффективная фильтрация предотвращает возникновение неисправностей и одновременно повышает срок службы компонентов.

Характеристики

Гидравлические схемы (конфигурации) распределителей Rexroth 4WEH16 серии 7X

ПРИМЕЧАНИЯ: 1) Только для типоразмеров 10 и 25 (4WE.Н 22.) при рабочем давлении, превышающем давление в баке, необходимо использовать порт Т для отвода утечек! 2) Символ Е со стороной управления "а" - код заказа ...ЕА... 3) Золотник S используется только для типоразмера 16

Предпочтительные типы гидрораспределителей Rexroth 4WE16...7X/6EG24(W230)... для подбора аналогов
