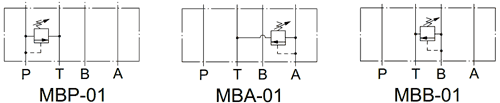

Графическое обозначение клапанов MBP-01, MBA-01, MBB-01
|
Графическое обозначение клапанов MBP-01, MBA-01, MBB-01
|
Конфигурации: (см. гидравлические схемы выше)
— Конфигурация «MBP»: клапаны MBP-01-H(C)-30 контролируют давление в магистрали P со сбросом в T.
— Конфигурация «MBA»: клапаны MBA-01-H(C)-30 контролируют давление в магистрали A со сбросом в T.
— Конфигурация «MBB»: клапаны MBB-01-H(C)-30 контролируют давление в магистрали B со сбросом в T.

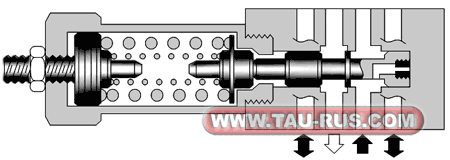

Устройство клапанов MBP-01, MBA-01, MBB-01

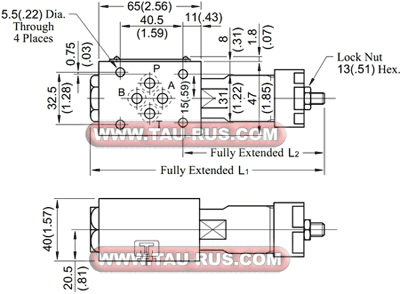

Примечание к чертежу слева: L1= не более 166,5 мм, L2= не более 107,5 мм.
|
Размеры клапанов MBP-01, MBA-01, MBB-01
Размеры клапанов MBP-01, MBA-01, MBB-01
|

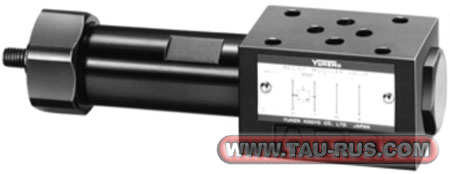

Гидроклапаны MBP-01..., MBA-01..., MBB-01... являются переливными (перепускными) предохранительными клапанами прямого действия в модульном исполнении с монтажной поверхностью, соответствующей стандартам CETOP 03 (Ду=6 мм) и ISO.
Гидроклапаны MBP(A,B)-01... обычно используются в качестве ограничителя давления в гидравлической системе или ограничителя перепадов давления, возникающих в ходе работы гидравлических исполнительных механизмов.
Структура обозначения и параметры клапанов MBP-01, MBA-01, MBB-01
|
MB
|
|
P
|
-
|
01
|
-
|
H
|
-
|
30
|
|
*
|
|
|
|
|
|
|
|
|
|
|
|
|
Исполнение:
без обозначения = японский (JIS) или европейский стандарт
90 = северо-американский стандарт
|
|
|
|
30 = номер серии
|
|
|
|
Диапазон настройки давления:
C = до 14 МПа
H = от 7 до 21 МПа
|
|
|
|
01 = типоразмер (Ду=6 мм)
|
|
|
|
Исполнение по линии предохранения:
P = предохранение магистрали P, слив в канал T
B = предохранение магистрали B, слив в канал T
A = предохранение магистрали A, слив в канал T
|
|
|
MB = переливной предохранительный клапан прямого действия, размер CETOP 03, модульного исполнения
|
|
|
Максимальное рабочее давление
|
бар
|
210
|
|
Минимальное давление управления
|
бар
|
3
|
|
Максимальный расход в магистралях регулируемого расхода
|
л/мин
|
35
|
|
Рабочая температура жидкости
|
°C
|
-20...+80
|
|
Температура окружающей среды
|
°C
|
-20...+50
|
|
Вязкость жидкости
|
сСт
|
10...400
|
|
Рекомендуемая вязкость
|
сСт
|
35
|
|
Допустимый уровень загрязнения жидкости
|
Класс 5/6 по NAS 1638
|
|
Масса клапана не более
|
кг
|
1,1
|
|
