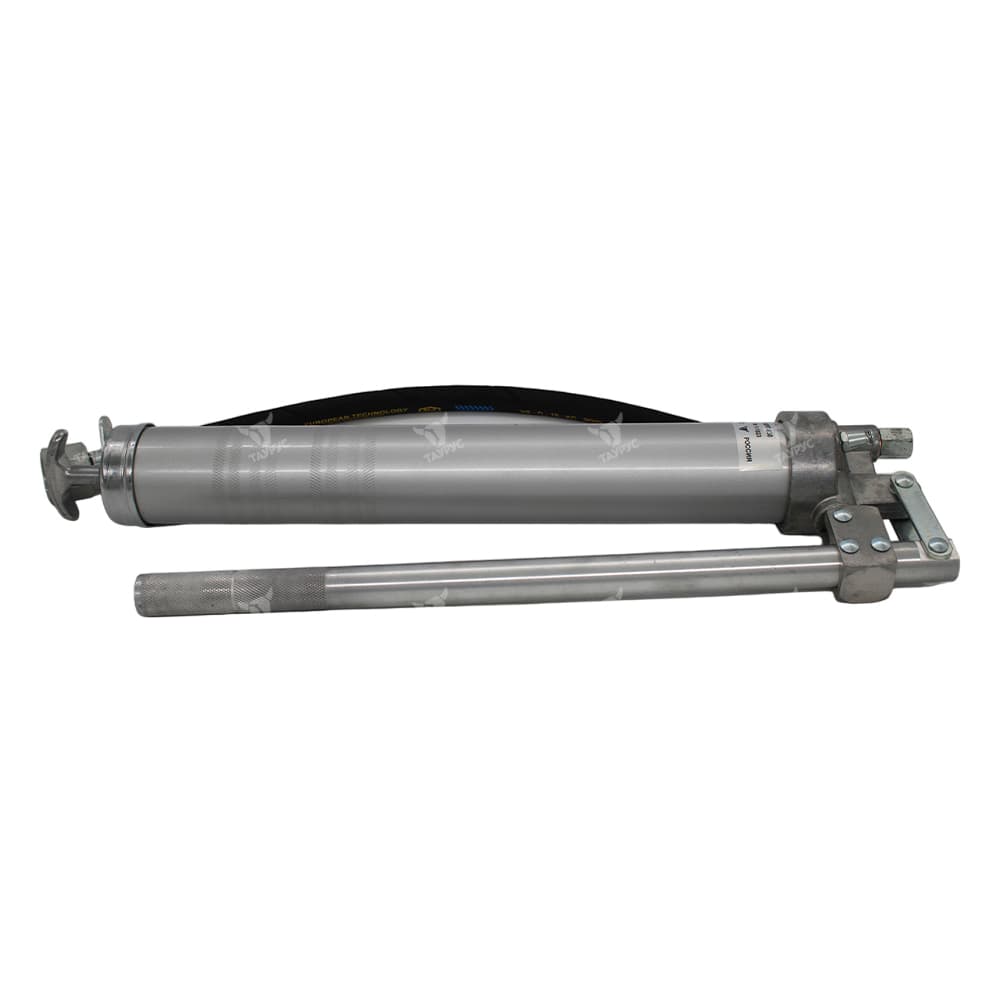

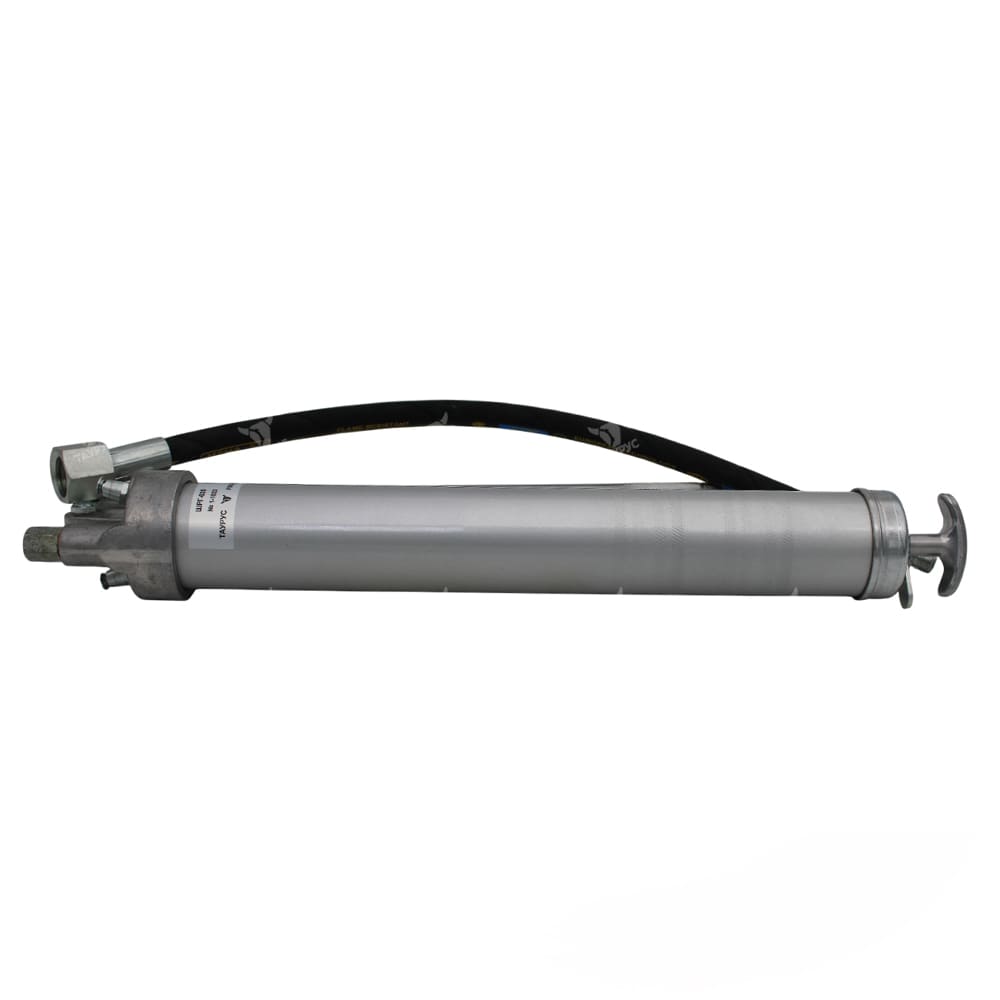

ШРГ-630 - Шприц густой смазки

Назначение и устройство шприцев ШРГ-630

Шприцы ручные ШРГ-630 с номинальной вместимостью резервуара 0,63 дм³ служат для индивидуальной подачи густой (пластичной) смазки к поверхностям трения в кузнечнопрессовом оборудовании, станочном и другом оборудовании промышленного назначения.

Для нормальной работы шприцев окружающая температура должна быть выше 0°С Смазочный материал - пластичная (густая) смазка, вязкостью (числом пенетрации) не ниже 260 сСт, определенной при температуре +25°С. Подача смазки в шприцах осуществляется качательным перемещением рукоятки вручную,а подача густого смазочного материала осуществляется через масленки МВ с резьбой 24x5.

Шприцы ШРГ-630 состоят из корпуса, который является так же и резервуаром для смазочного материала, рычажной или винтовой приводной системы и шланга (наконечник которого определяет модификацию шприца).

Структура условного обозначения шприцев ШРГ-630

1	-	2	-	3
ШРГ		630

1	Тип устройства	ШРГ= шприц ручной для густой смазки
2	Номинальная вместимость резервуара	250=0,25 дм³  630=0,63 дм³
3	Исполнение по подаче смазки	1 = подача через тавотницы ТРГ (только для ШРГ-630-1)

Габаритные размеры и устройство ручных шприцев ШРГ-630

При перемещении рычага 9, прилагаемое усилие передается на плунжер 3, рычажной приводной системы. При этом создаваемое разряжение в цилиндре 4, обеспечивает заполнение образовавшейся полости смазкой, поступающей через отверстие в корпусе из заполненного смазкой резервуара 6.

При возврате рычага 9 в исходное положение, плунжер 3 перемещается в противоположную сторону, вытесняя смазку, через обратный шариковый клапан 2 в шланг 1 с наконечником 5 (для монтажа на масленку или тавотницу), к смазываемой точке.

Для обеспечения оптимальных условий всасывания смазочного материала плунжером 3 шприца ШРГ служит пружина 7, установленная на штоке 8, поддерживая и удерживая шток в поджатом состоянии. Для удержания пружины и штока на крышке резервуара 6 установлен фиксатор 10. Фиксатор позволяет штоку перемещаться только в направлении головки шприца, заклинивая и фиксируя шток в отверстии при его движении в обратную сторону.

После полного расходования смазки, шприцы наполняются ей вручную, для этого следует отвинтить корпус, а поршень погрузить (утопить) в резервуаре. Затем следует полностью вытянуть шток с поршнем в крайнее положение, фиксатор 10 прижимается к крышке шприца, обеспечивая свободное перемещение штока.

Параметры шприцов ШРГ-630

Наименование	Номинальное давление нагнетания, кгс/см²	Максимальное давление нагнетания, кгс/см²	Номинальная подача за цикл, см³/цикл	Номинальная. вместимость резервуара, дм³	Рабочее давление шланга, кгс/см²	Длина шланга, мм	Масса, кг

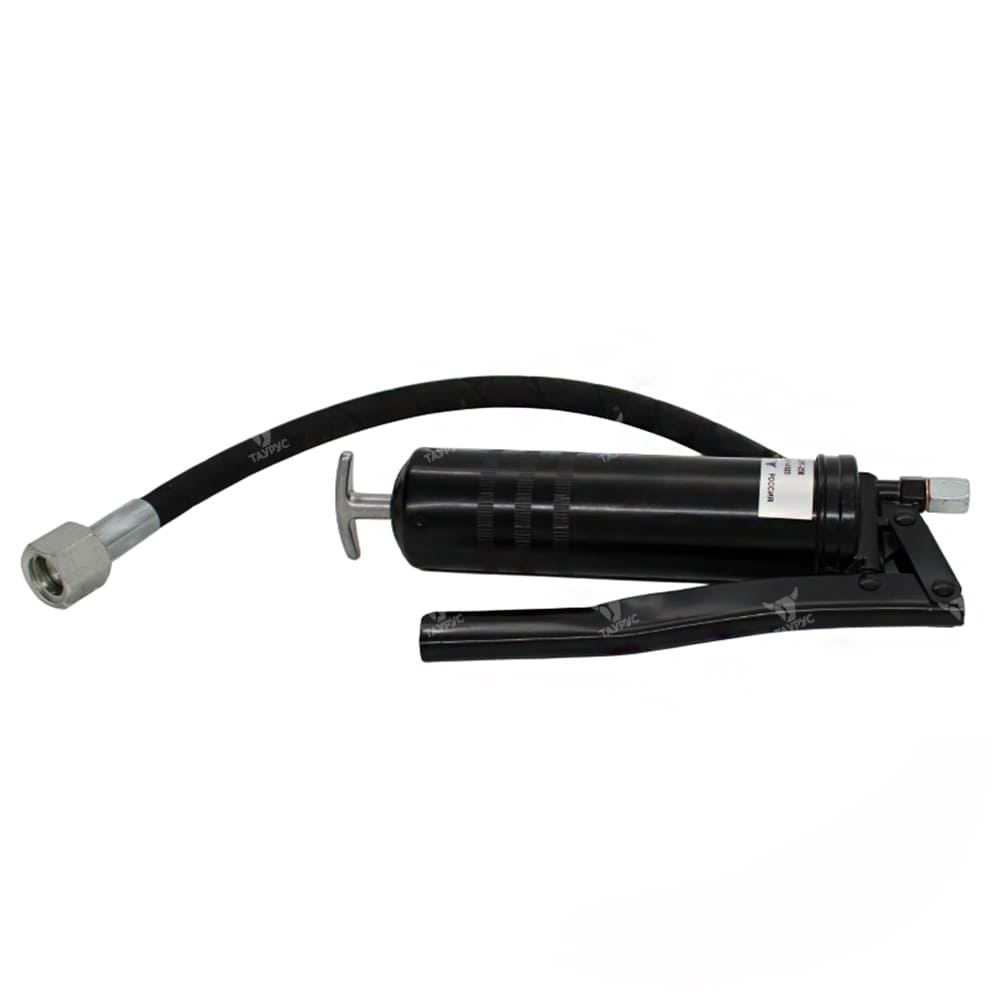

Шприц ШРГ-250	4,0	6,3	2,5 (за оборот)	0,25	16	300	1,1
Шприц ШРГ-630	10,0	12	1,25	0,63	63	400	3,0

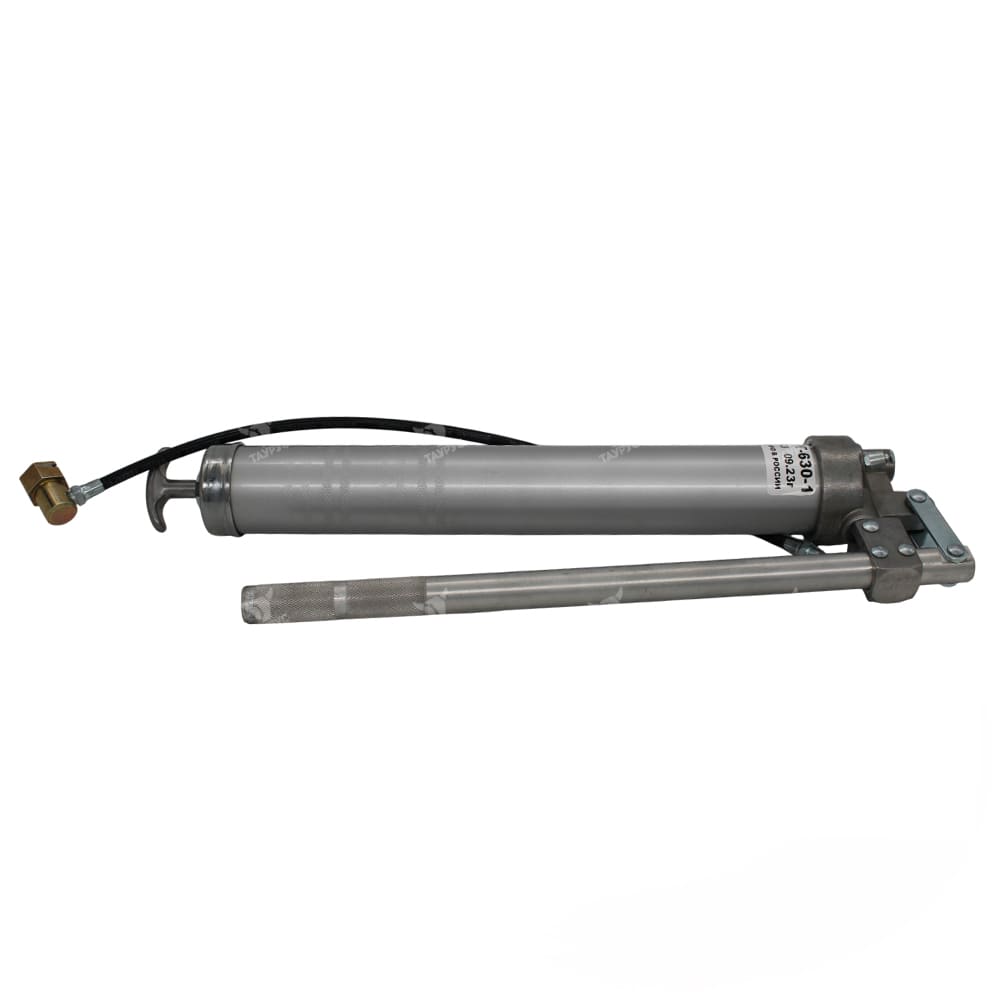

Шприц ШРГ-630-1	10,0	12	1,25	0,63	63	400	2,6
