П-М-16 - Маслораспылитель синий, G1/2"
П-М-16 - Маслораспылитель синий, G1/2", Р=1,0 МПа
Описание П-М-16 - Маслораспылитель синий, G1/2"

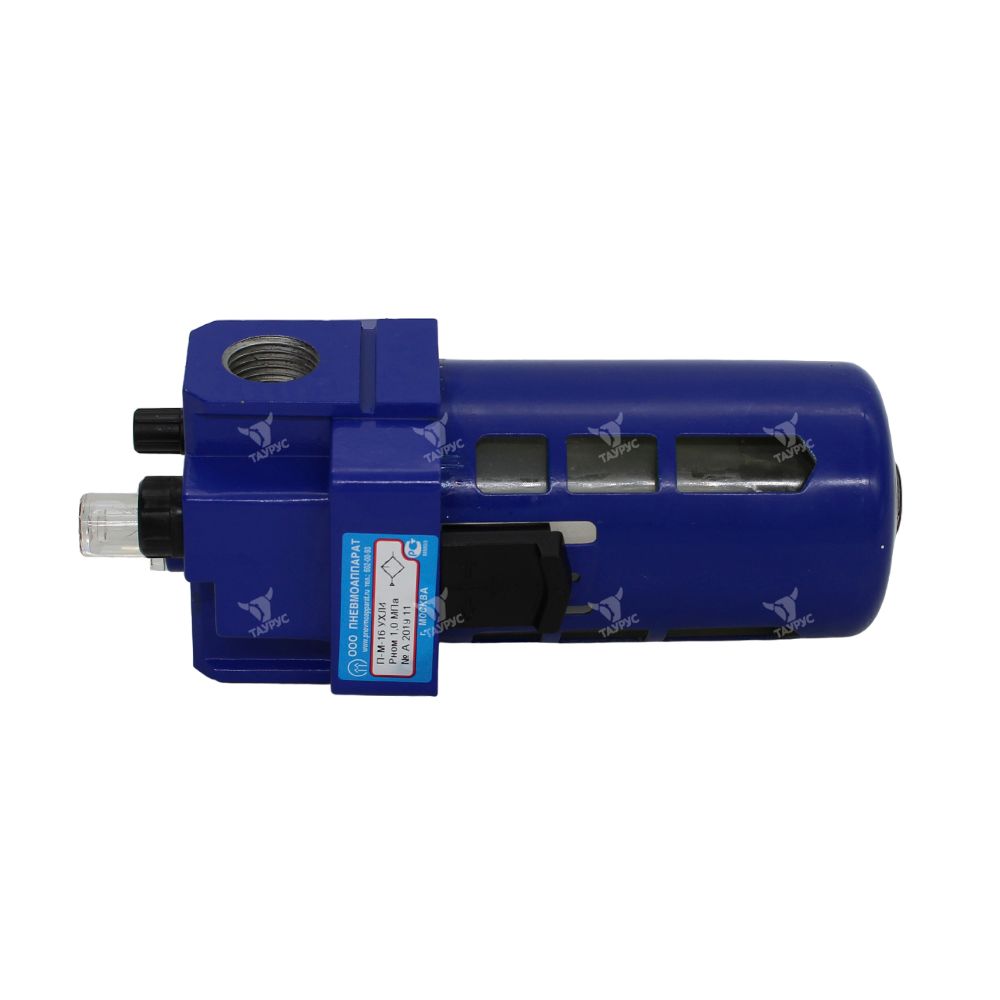

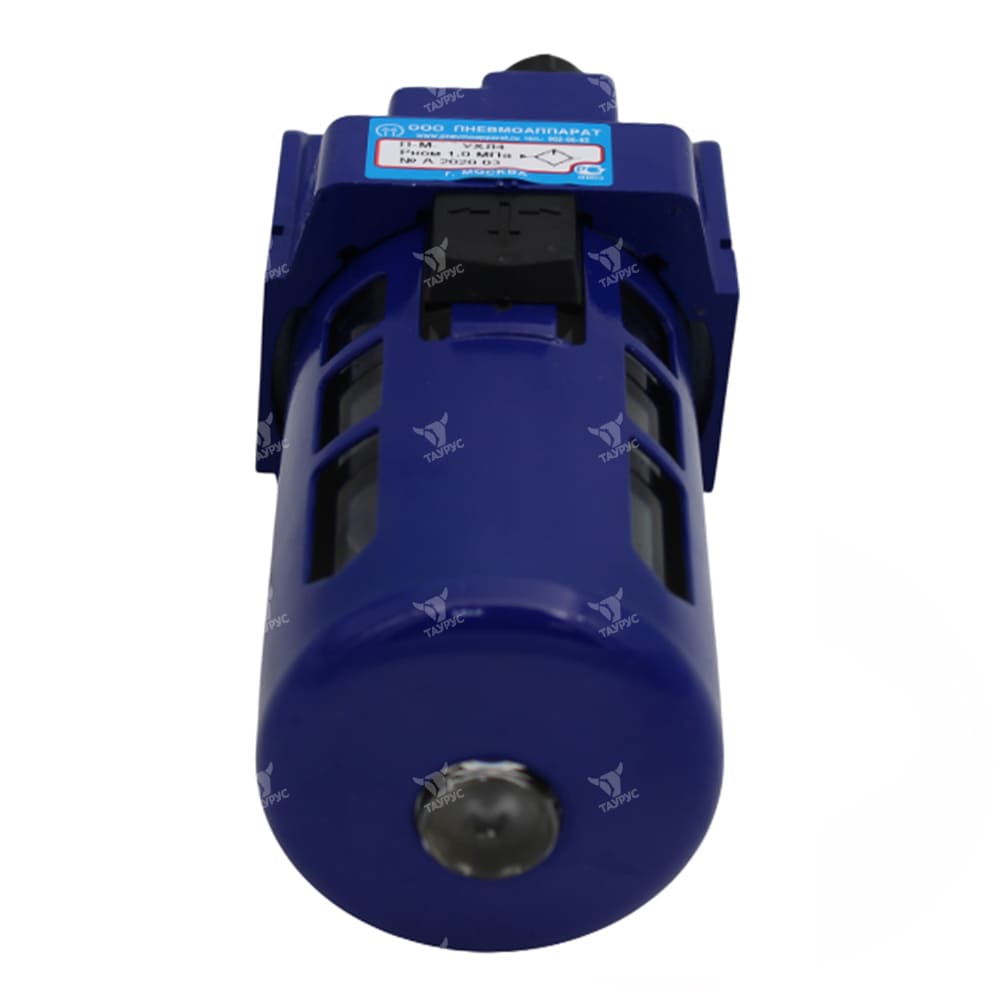

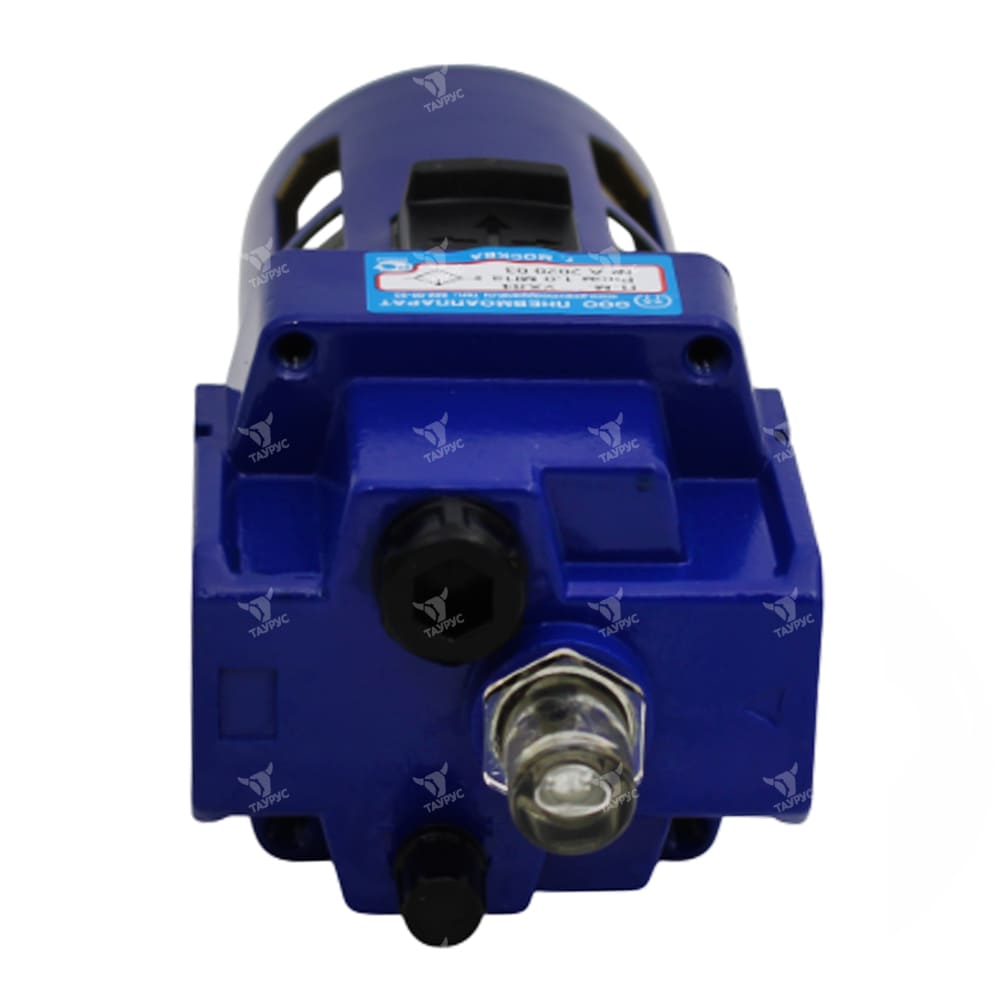

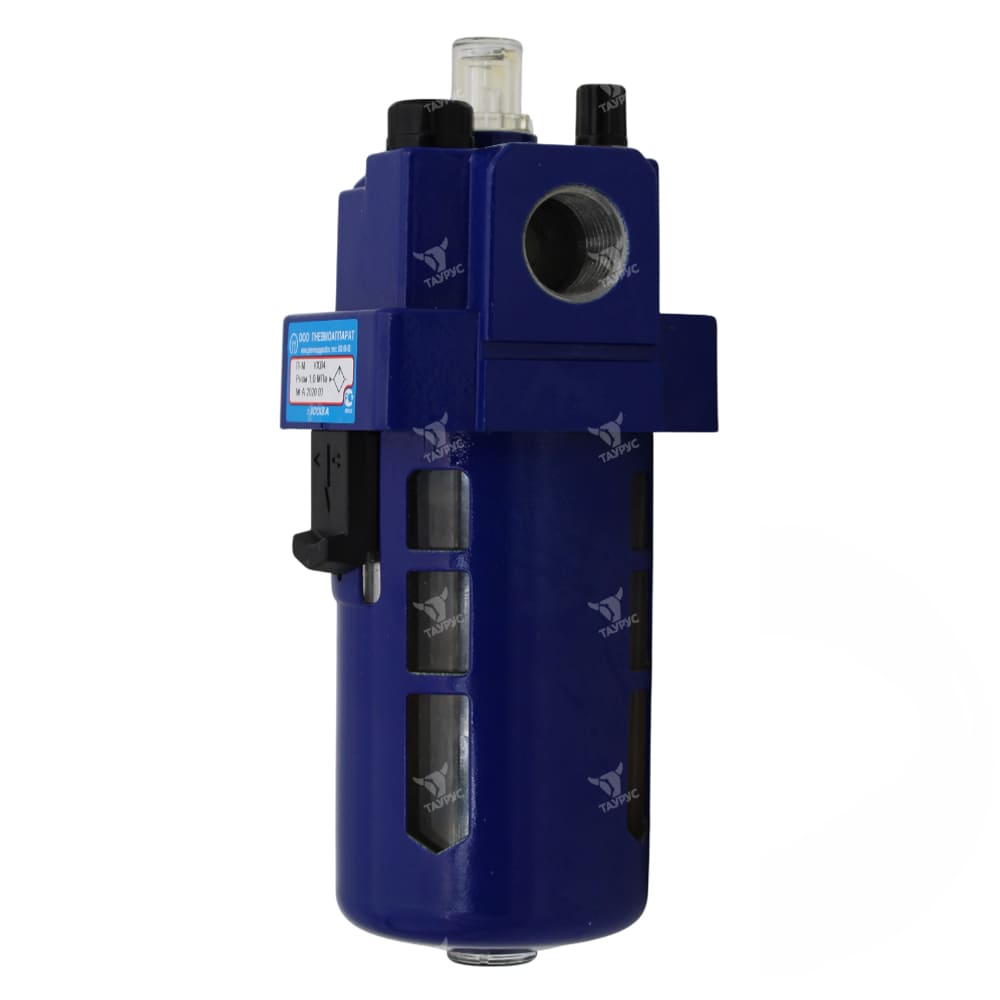

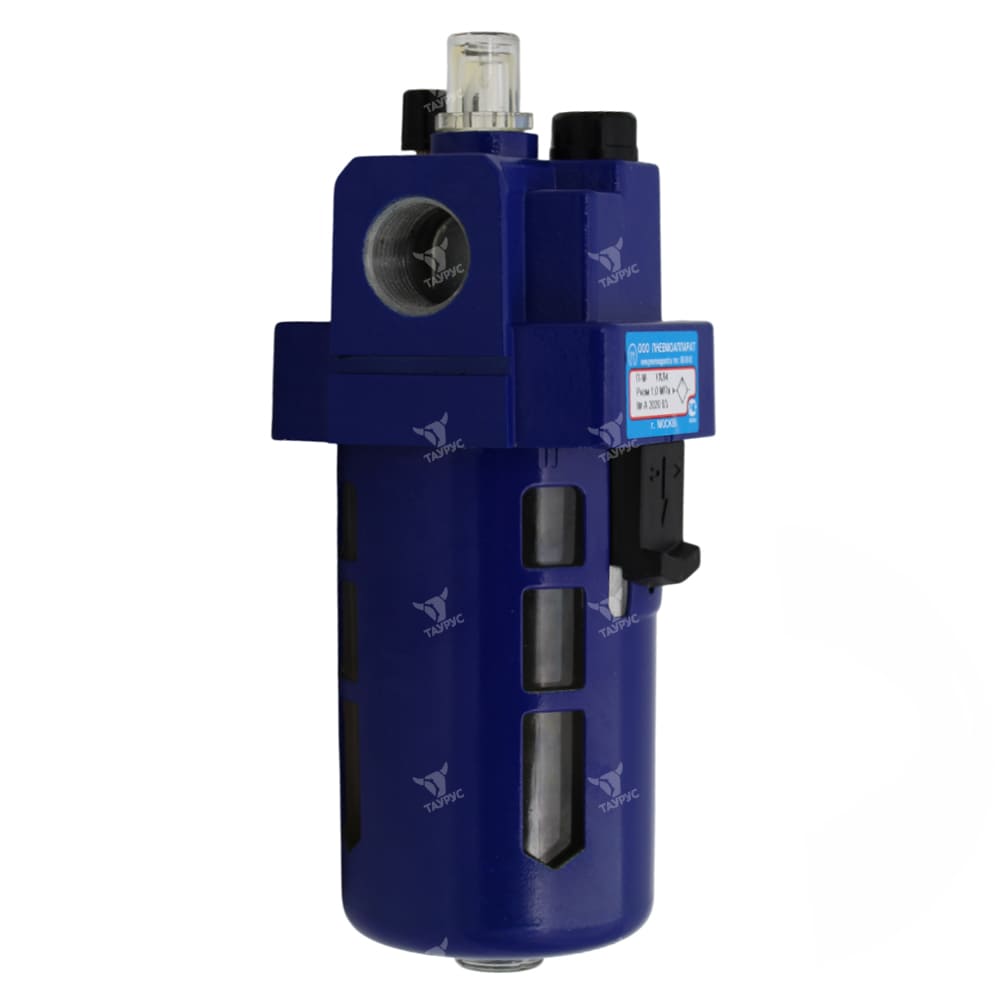

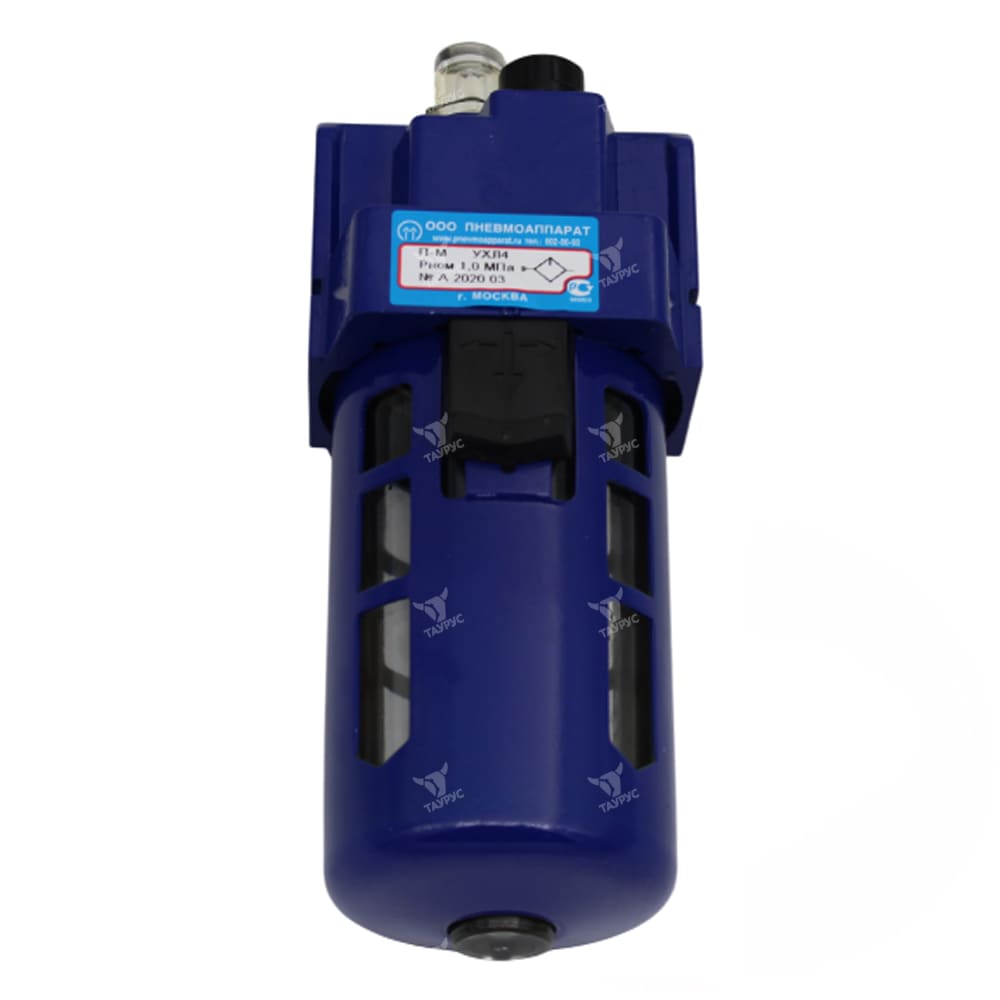

П-М-16 - Маслораспылитель синий, G1/2" с условным проходом 16 мм представляет собой устройство для впрыска масла в пневмосистему. Эксплуатируется в линиях сжатого воздуха давлением не выше 10 бар, который должен соответствовать по чистоте 10 классу по ГОСТ 17433. Устройство изготовлено для работы в климатических условиях УХЛ категории размещения 4 (ГОСТ 15150). При монтаже необходимо обеспечить вертикальное положение корпуса с допустимым отклонением в 5 градусов. Стрелка на корпусе указывает требуемое направление потока рабочей среды.
Структура условного обозначения
|
1 |
- |
2 |
- |
3 |
4 |
|
П-М |
16 |
УХЛ |
4 |
| 1 | Условное обозначение изделия маслораспылителя | П-М |
| 2 | Условный проход, мм |
16 мм |
| 3 | Климатическое исполнение ГОСТ 15150 | УХЛ, О |
| 4 | Категория размещения | 4 |
Габаритные и присоединительные размеры
|
Обозначение |
Размеры, мм |
|||||
|
d |
A |
B |
C |
P |
L |
|
|
П-М-04 |
G 1/8’’ |
40 |
38 |
40 |
122 |
|
|
П-М-06 |
G 1/4’’ |
53 |
56 |
142 |
||
|
П-М-10 |
G 3/8’’ |
70 |
41 |
73 |
177 |
|
|
П-М-16 |
G 1/2’’ |
|||||
Параметры маслораспылителей
|
Присоединение |
G1/2" |
|
Условный проход, мм |
16 |
|
Номинальное рабочее давление, бар |
10 |
|
Номинальная вместимость резервуара масла, см³ |
50 |
|
Рекомендуемая вязкость масла, сСт |
35 |
|
Рекомендуемая температура масла, °C |
50 |
|
Минимальный расход, л/мин |
160 |
|
Монтажное положение |
Вертикально +/- 5° |
