П-ФРК-04 - Фильтр-регулятор с манометром
П-ФРК-04 - Фильтр-регулятор G1/8", с манометром
Описание П-ФРК-04 - Фильтр-регулятор с манометром
П-ФРК-04 - Фильтр-регулятор с манометром представляет собой устройство с условным проходом 4 мм, которое выполняет двойную функцию: очистку сжатого воздуха от механических примесей и капельной влаги с тонкостью фильтрации 25 мкм, а также точную регуляцию и стабилизацию давления в заданных пределах. Оно обеспечивает эффективное удаление конденсата и автоматическое поддержание рабочего давления в пневмоприводах и системах промышленного оборудования.
Структура условного обозначения
|
1 |
- |
2 |
- |
3 |
4 |
5 |
6 |
| П-ФРК | 4 |
|
УХЛ |
4 |
| 1 | Тип устройства |
П-ФРК = Фильтр-регулятор
|
| 2 | Условный проход |
4 мм |
| 3 | Тонкость фильтрации |
5 = 5 мкм Без обозначения = 25 мкм |
| 4 | Отвод конденсата |
АО = автоматический без обозначения = полуавтоматический с возможностью ручного или ручной (для ДУ 4мм) |
| 5 | Климатическое исполнение ГОСТ 15150 | УХЛ, О |
| 6 | Категория размещения | 4 |

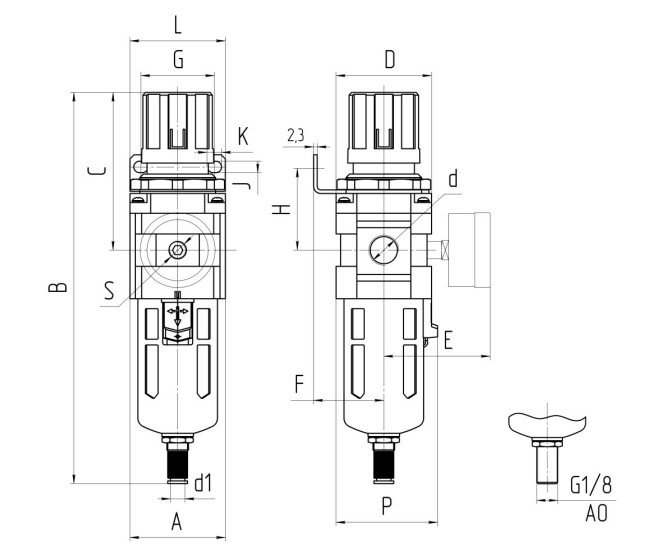

Габаритные и присоединительные размеры
|
Обозначение |
Размеры, мм |
||||||||||||||
|
d |
d1 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
S |
P |
|
|
П-ФРК-4 |
G1/8" |
6 |
40 |
180 |
78 |
40 |
56,5 |
30 |
34 |
43,5 |
5,4 |
15,4 |
55 |
G1/8" |
40 |
|
П-ФРК-6 |
G1/4" |
8 |
53 |
218 |
92,5 |
53 |
61 |
38 |
40 |
46 |
6,5 |
8 |
53 |
56 |
|
|
П-ФРК-6-АО |
- |
||||||||||||||
|
П-ФРК-10 |
G3/8" |
8 |
70 |
269,5 |
112 |
70 |
70,5 |
49 |
54 |
53,5 |
8,5 |
10,5 |
70 |
G1/4" |
73 |
|
П-ФРК-10-АО |
- |
||||||||||||||
|
П-ФРК-16 |
G1/2" |
8 |
|||||||||||||
|
П-ФРК-16-АО |
- |
||||||||||||||
Технические характеристики
| Условный проход, мм | 4 |
| Присоединение | G1/8" |
| Абсолютная тонкость фильтрации, мкм | 25 |
| Диапазон настройки давления, бар | 0,5-8,5 |
| Минимальный расход, л/мин | 160 |
| Номинальный расход, л/мин | 150 |
| Номинальное рабочее давление, бар | 10 |
| Степень влагоотделения, не менее | 90 |
| Способ отвода конденсата | Ручной |
| Номинальная вместимость резервуара фильтра, см³ | 15 |
