НПГ-М1 - Насос ручной

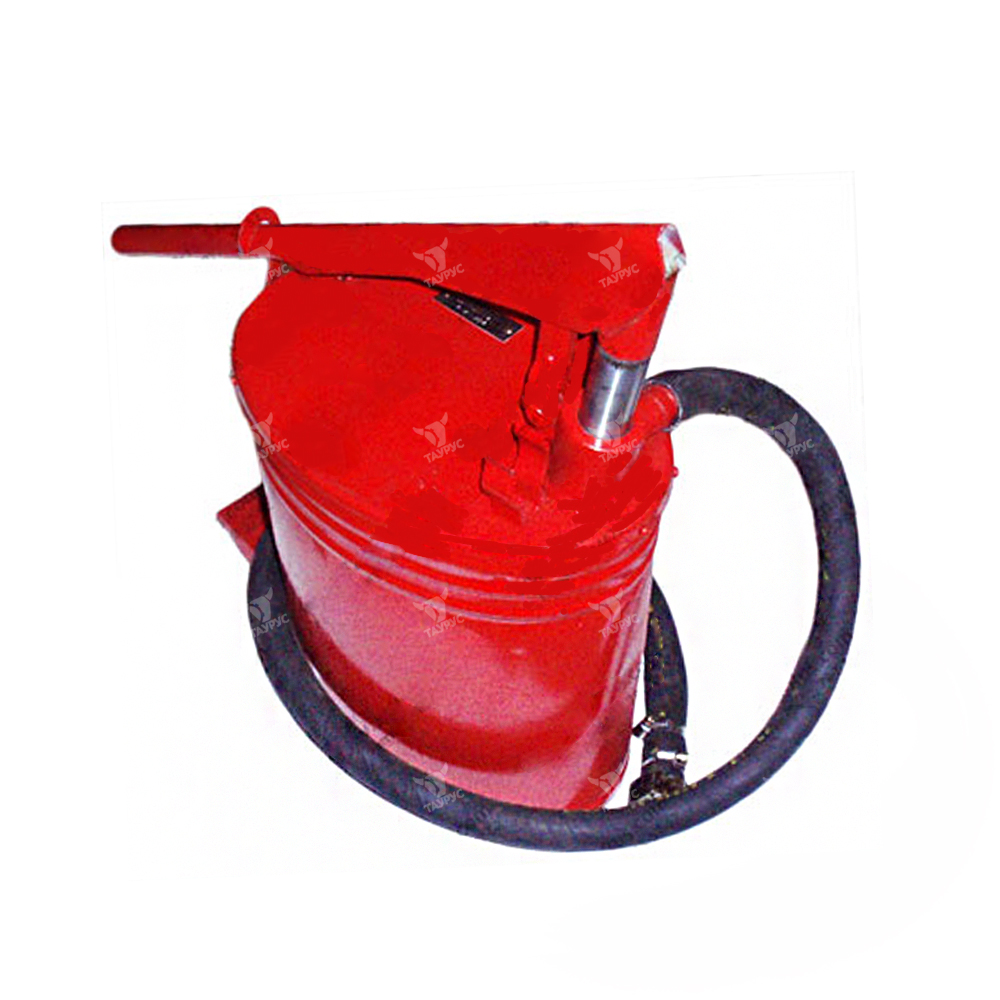

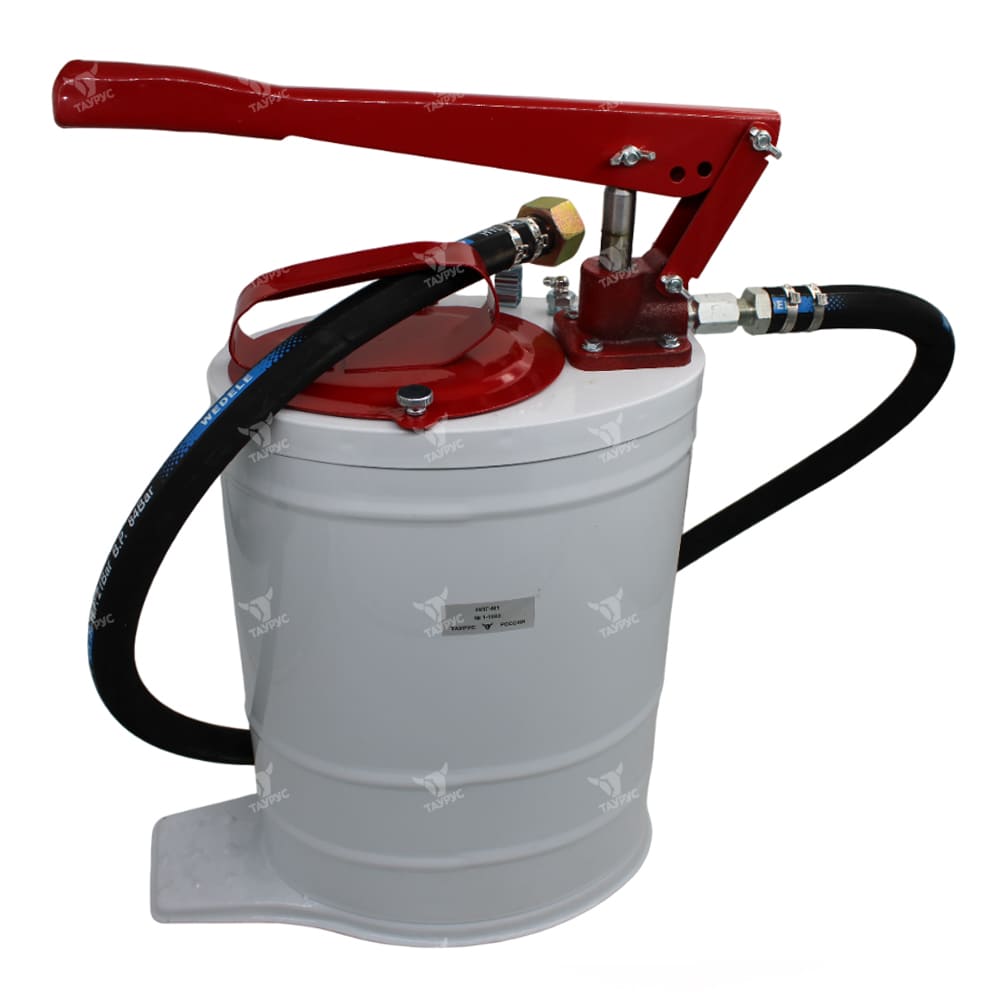

Описание насосов ручных НПГ-М1

Насос НПГ-М1 с производительностью 80 см³/цикл предназначен для ручного перекачивания пластичного смазочного материала с числом пенетрации не ниже 260 при 25°С из резервуара насоса в резервуары ручных станций централизованной смазки, может быть также использован для заполнения трубопроводов небольших смазочных систем. Состоит из рычажно-поршневого насоса дифференциального действия, всасывающая часть которого погружена в резервуар со смазкой и шланга с устройством для подсоединения к фильтру заправляемой станции. Смазка закладывается в резервуар через люк, закрываемый крышкой. Имеет удобную ручку для переноски. Благодаря модернизации уменьшено усилие на рукоятке, увеличено давление и срок службы в эксплуатации.

Насос НПГ-М1 предназначен для перекачивания смазочных масел с кинематической вязкостью от 25 до 750 сСт, отфильтрованных от частиц размером более 0,25 мм из резервуара насоса в места заправки. Состоит из рычажно-поршневого насоса дифференциального действия, всасывающая часть которого погружена в резервуар со смазкой и шланга с устройством для подсоединения к фильтру заправляемой станции.
Насос ручной перекачной может работать и при более низких температурах на смазках, способных всасываться при этих температурах.

Следует отметить, что использование насоса ручного НПГ-М1 рекомендуется совместно со станцией смазки СДР.

Технические характеристики НПГ-М1 насоса ручного для густой смазки

Наименование параметра	Значение
Тип насоса	Рычажно-поршневой
Производительность, см³/цикл	80
Максимальное давление нагнетания, кгс/см²	12
Минимальное давление нагнетания, кгс/см²	10
Усилие на рукоятке не более, кгс	15
Рабочий объем, см³	90
Масса насоса без смазки, кг	5,3

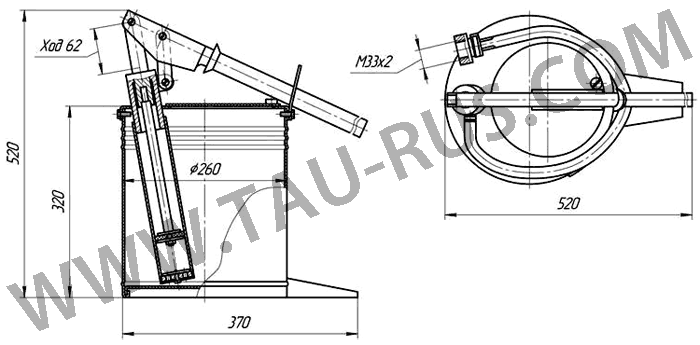

Габаритные и присоединительные размеры насоса НПГ-М1
