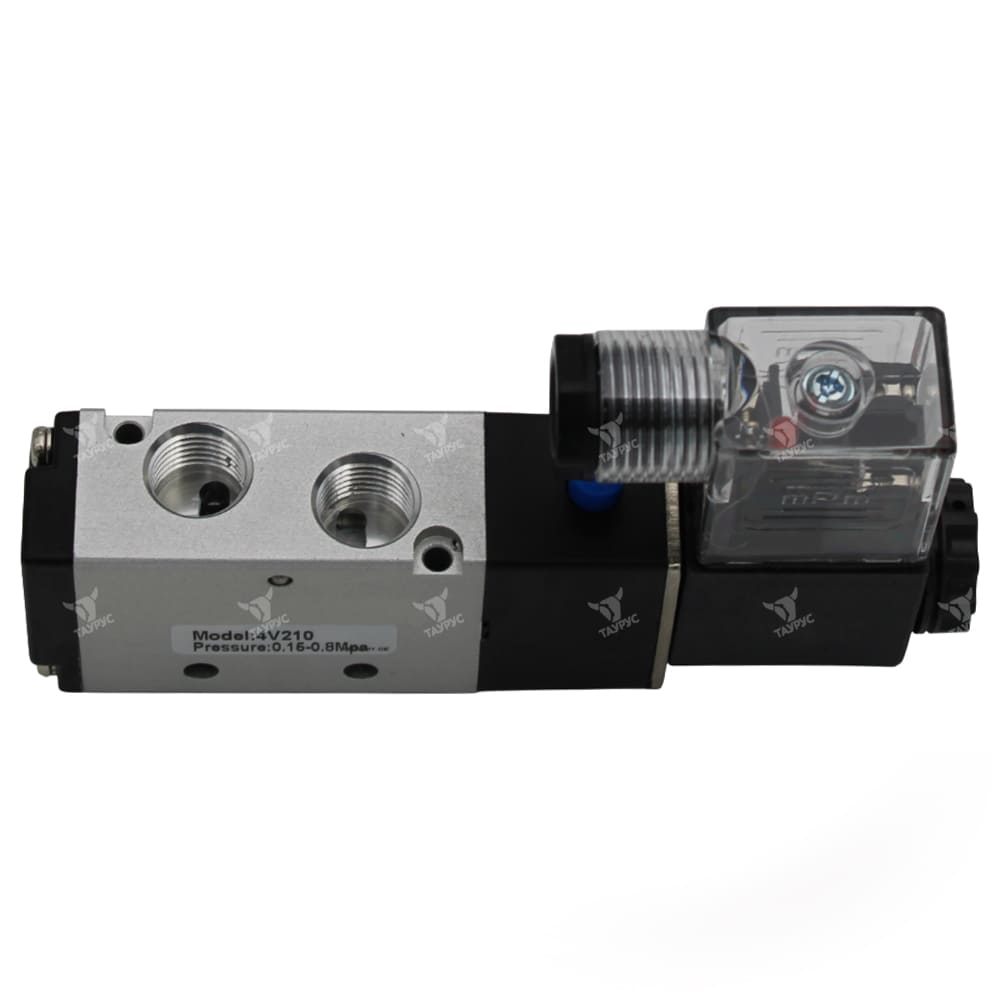

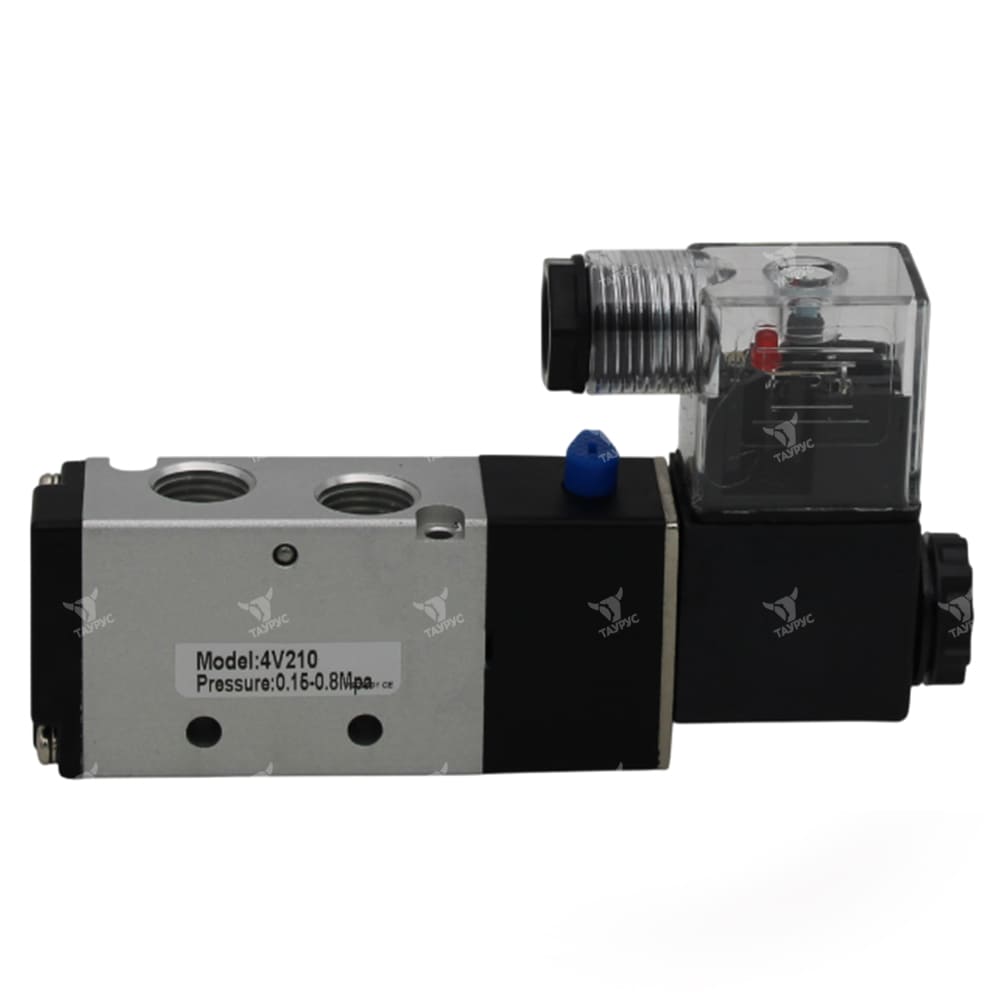

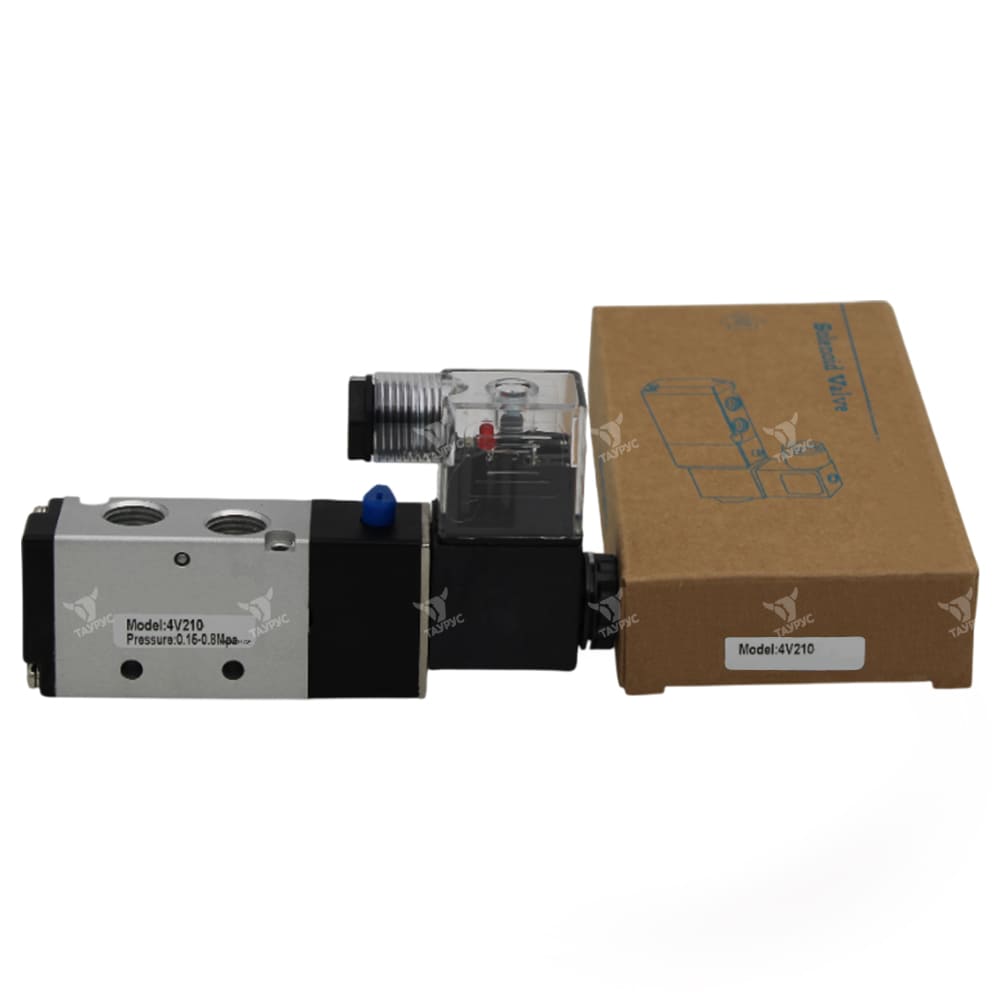

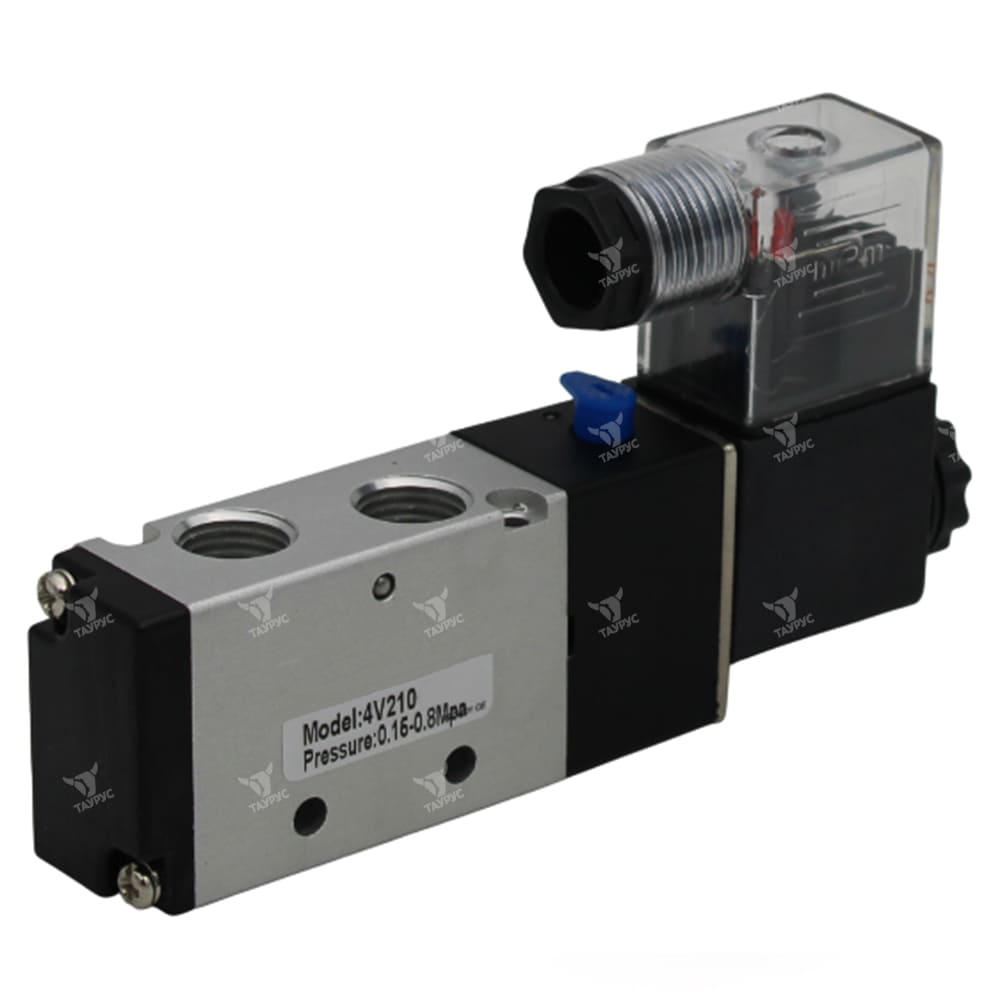

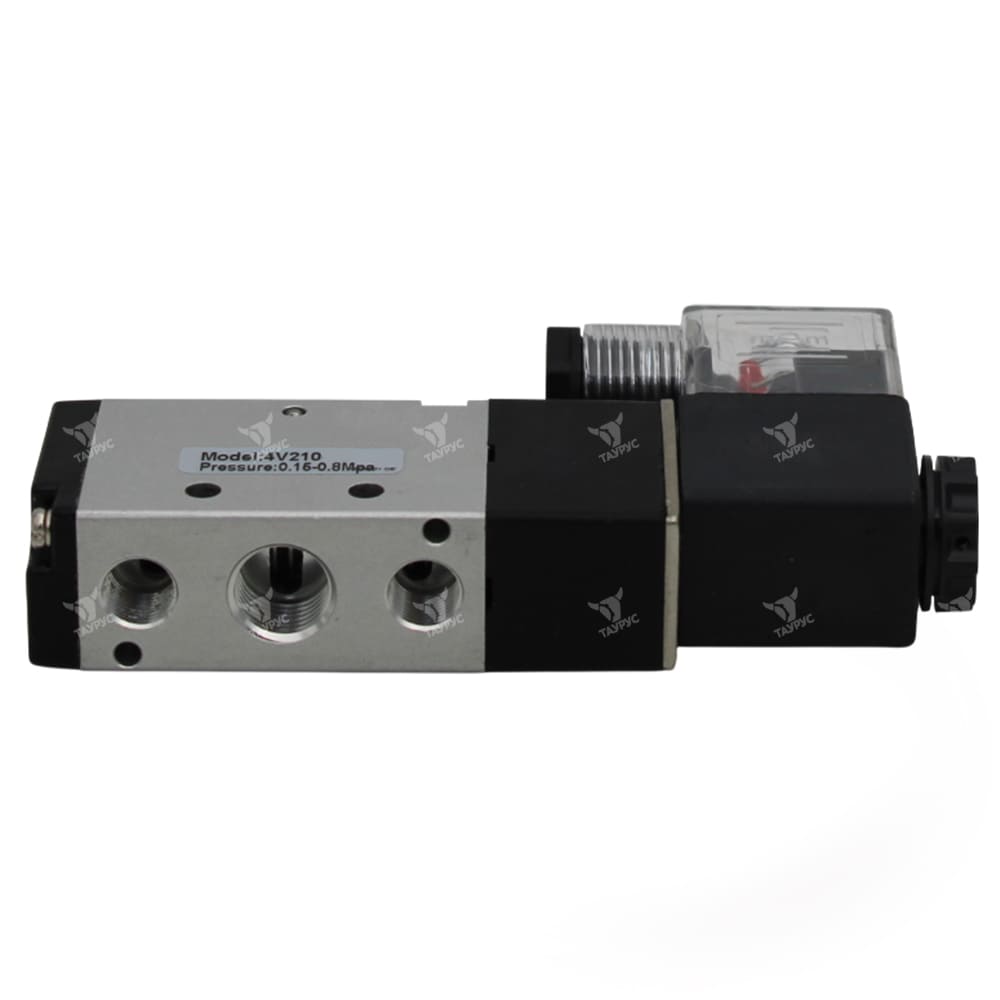

4V210-08 DC24V - Пневмораспределитель
4V210-08 DC24V - Пневмораспределитель 5/2, с Элм. - Пруж., G1/4", DC24
Описание пневмораспределителей 4V210-08 DC24V
Пневмораспределители 4V210-08 DC24V являются 5-линейными двухпозиционными (5/2) пневматическими распределителями с односторонним электропневматическим управлением, номинальным напряжением 24В постоянного тока, присоединением 1/4" и пружинным возвратом золотника в исходное положение. Данные клапаны применяются в различного рода пневматическим приводах и служат для управления направлением потоков рабочей среды пневмосистемы (сжатый воздух), её пуском и остановом.Управление потоками воздуха осуществляется за счёт перемещения в корпусе пневмораспределителя золотника, форма которого зависит от габарита и схемы распределения. Золотник, в зависимости от своего положения в корпусе, перекрывает или открывает доступ сжатого воздуха по внутренним каналам пневмораспределителя в ту или иную линию.
Структура условного обозначения пневматических распределителей 4V210-08 DC24V
|
1 |
2 |
3 |
- |
4 |
5 |
6 |
7 |
8 |
|
4V |
2 |
10 |
08 |
DC24V |
| 1 | Тип устройства |
4V = соленоидный клапан (5/2, 5/3)
|
| 2 | Серия (габарит) |
1 = серия 100 2 = серия 200 3 = серия 300 4 = серия 400 |
| 3 | Тип пневмораспределителя | 10 = пятилинейный двухпозиционный (5/2) с односторонним электромагнитным управлением |
| 4 | Присоединение |
M5 = M5x0.8 06 = 1/8" 08 = 1/4" 10 = 3/8" 15 = 1/2 |
| 5 | Напряжение |
Переменный ток: AC24V AC110V AC220V Постоянный ток: DC12V DC24V |
| 6 | Тип подключения к сети |
Пропуск = разъем с клеммой (по умолчанию) I = разъем с втулкой |
| 7 | Тип резьбы |
Пропуск = PT (по умолчанию) T = NPT G = G |
| 8 | Тип пилота |
Пропуск = внутренний пилот (по умолчанию)%204V%2010.png "Пневмораспределители 4V с внутренним пилотом") W = внешний пилот (спец. исполнение) %204V%2010.png "Пневмораспределители 4V с внешним пилотом")
|
Характеристики распределителей 4V210-08 DC24V
|
Модель |
4V110-M5 |
4V110-06 |
4V210-06 |
4V210-08 |
4V310-08 |
4V310-10 |
4V410-15 |
|
Тип пневмораспределителя |
5/2 - пятилинейный двухпозиционный |
||||||
|
Тип управления |
Электропневматическое одностороннее |
||||||
|
Рабочая среда |
Воздух, тонкость фильтрации не менее 40 мкм |
||||||
|
Эффективная площадь сечения |
5.5 мм2 |
12 мм2 |
14 мм2 |
16 мм2 |
25 мм2 |
30 мм2 |
50 мм2 |
|
Резьба присоединительных отверстий |
M |
PT (стандарт), NPT, G |
|||||
|
Размеры присоединительных отверстий: |
|
|
|
|
|
|
|
|
Рабочее давление, МПа |
0.15 - 0.8 |
||||||
|
Максимальное входное давление, МПа |
1.5 |
||||||
|
Рабочая температура, °C |
От -20 до +70 |
||||||
|
Материал корпуса |
Алюминиевый сплав |
||||||
|
Смазка воздуха1 |
Не обязательна |
||||||
|
Максимальная частота срабатывания2, циклов / сек |
5 |
4 |
3 |
||||
|
Масса, кг |
0.12 |
0.22 |
0.31 |
0.59 |
|||
Примечание:
1 - После использования воздуха с распыленным в нём маслом продолжайте использовать ту же среду для сохранения срока службы клапана. К применению рекомендуются смазочные материалы, выполненные по стандарту ISO VG32 или аналог.
2 - Максимальная частота срабатывания на холостом ходу
Габаритные и присоединительные размеры
|
Модель |
A |
B |
C |
D |
E |
|
4V210-06 |
1/8" |
1/8" |
18 |
22.7 |
0 |
|
4V210-08 |
1/8" |
1/4 |
21 |
21.2 |
3 |
Расходные характеристики 4V210-08 DC24V
