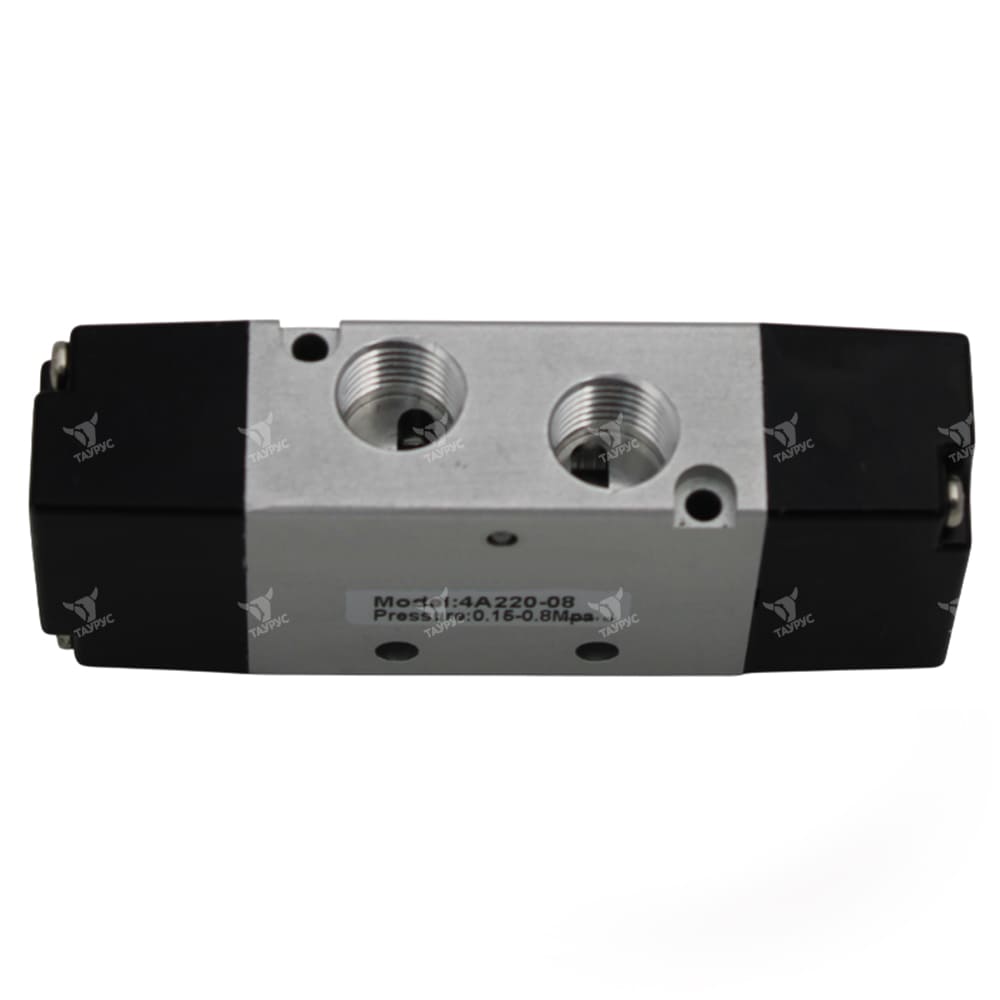

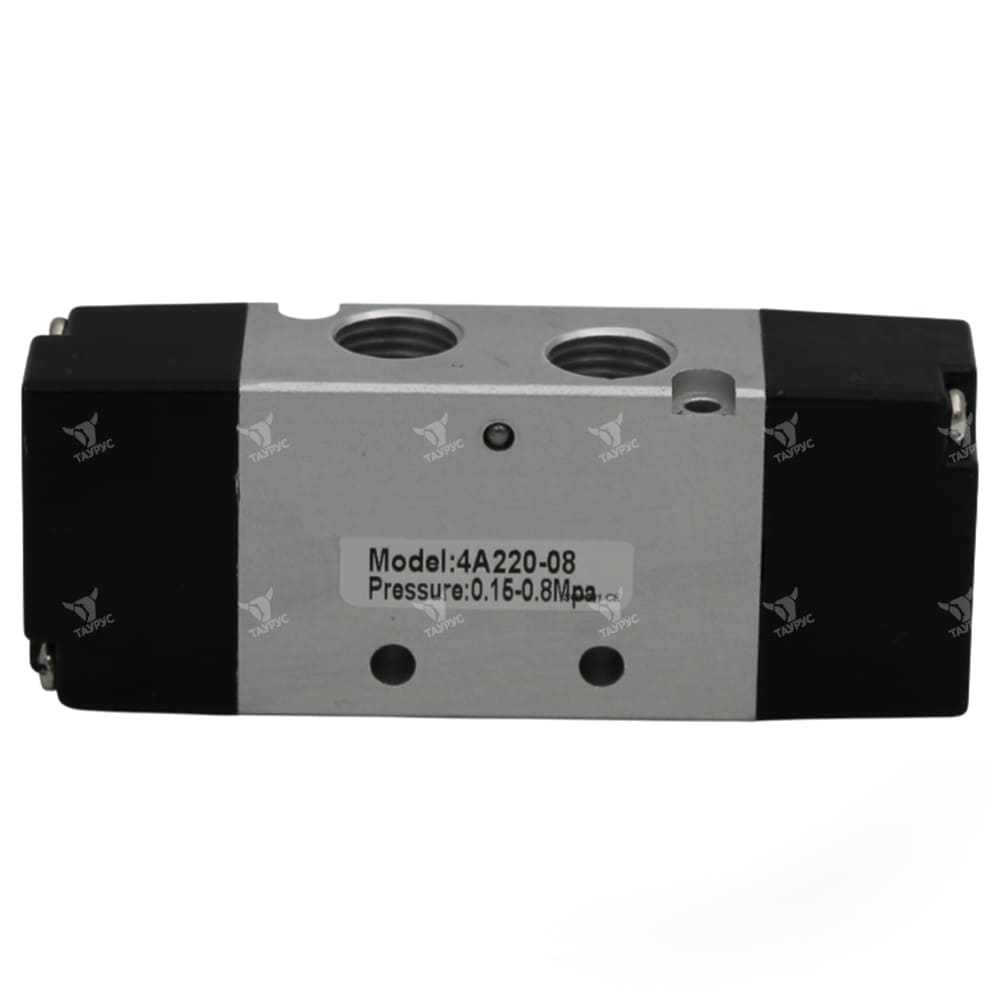

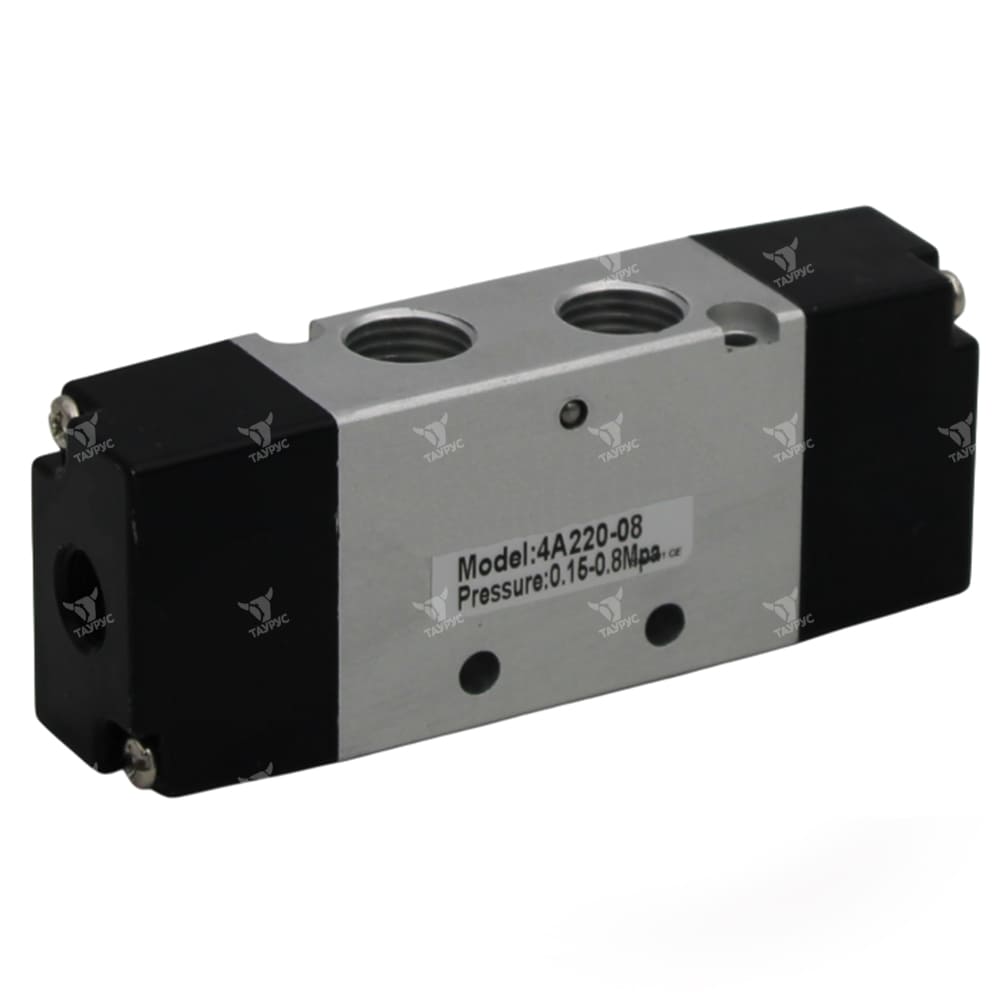

4A220-08 - Пневмораспределитель
4A220-08 - Пневмораспределитель 5/2, с Пневм. - Пневм., G1/4"
Описание пневмораспределителей 4A220-08
Пневмораспределители 4A220-08 являются 5-линейными двухпозиционными (5/2) пневматическими распределителями с двухсторонним пневмоуправлением и присоединением 1/4". Данные клапаны применяются в различного рода пневматическим приводах и служат для управления направлением потоков рабочей среды пневмосистемы (сжатый воздух), её пуском и остановом.Управление потоками воздуха осуществляется за счёт перемещения в корпусе пневмораспределителя золотника, форма которого зависит от габарита и схемы распределения. Золотник, в зависимости от своего положения в корпусе, перекрывает или открывает доступ сжатого воздуха по внутренним каналам пневмораспределителя в ту или иную линию.
Структура условного обозначения
|
1 |
2 |
3 |
- |
4 |
|
4A |
2 |
20 |
08 |
|
1 |
Модель пневмораспределителя |
4A = воздушный клапан (5/2, 5/3)
|
|
2 |
Габарит |
1 = серия 100 2 = серия 200 3 = серия 300 4 = серия 400 |
|
3 |
Тип пневмораспределителя |
20 = пятилинейный двухпозиционный (5/2) с двухсторонним пневмоуправлением |
|
4 |
Присоединение |
M5 = M5x0.8 06 = 1/8" 08 = 1/4" 10 = 3/8" 15 = 1/2" |
Технические характеристики 4A220-08
|
Модель |
4A120-M5 |
4A120-06 |
4A220-06 |
4A220-08 |
4A320-08 |
4A320-10 |
4A420-15 |
|
Тип пневмораспределителя |
5/2 - пятилинейный двухпозиционный |
||||||
|
Тип управления |
Внешнее пневматическое двухстороннее |
||||||
|
Рабочая среда |
Воздух, тонкость фильтрации не менее 40 мкм |
||||||
|
Эффективная площадь сечения |
5.5 мм2 |
12 мм2 |
14 мм2 |
16 мм2 |
25 мм2 |
30 мм2 |
50 мм2 |
|
Резьба присоединительных отверстий |
M |
PT (стандарт), NPT, G |
|||||
|
Размеры присоединительных отверстий: |
|
|
|
|
|
|
|
|
Рабочее давление, МПа |
0.15 - 0.8 |
||||||
|
Максимальное входное давление, МПа |
1.5 |
||||||
|
Рабочая температура, °C |
От -20 до +70 |
||||||
|
Материал корпуса |
Алюминиевый сплав |
||||||
|
Смазка воздуха1 |
Не обязательна |
||||||
|
Максимальная частота срабатывания2, циклов / сек |
5 |
4 |
3 |
||||
|
Масса, кг |
0.140 |
0.285 |
0.365 |
0.685 |
|||
Примечание:
1 - После использования воздуха с распыленным в нём маслом продолжайте использовать ту же среду для сохранения срока службы клапана. К применению рекомендуются смазочные материалы, выполненные по стандарту ISO VG32 или аналог.
2 - Максимальная частота срабатывания на холостом ходу.
Устройство и принцип работы пневмораспределителей 4A220-08
Габаритные и присоединительные размеры распределителей 4A220-08
|
Модель |
A |
B |
C |
D |
E |
|
4A220-06 |
1/8" |
1/8" |
18 |
76.4 |
0 |
|
4A220-08 |
1/8" |
1/4 |
21 |
74.9 |
3 |
Расходные характеристики пневмораспределителя 4A220-08
