3V110-06 DC24V - Пневмораспределитель

Описание пневмораспределителей 3V110-06 DC24V

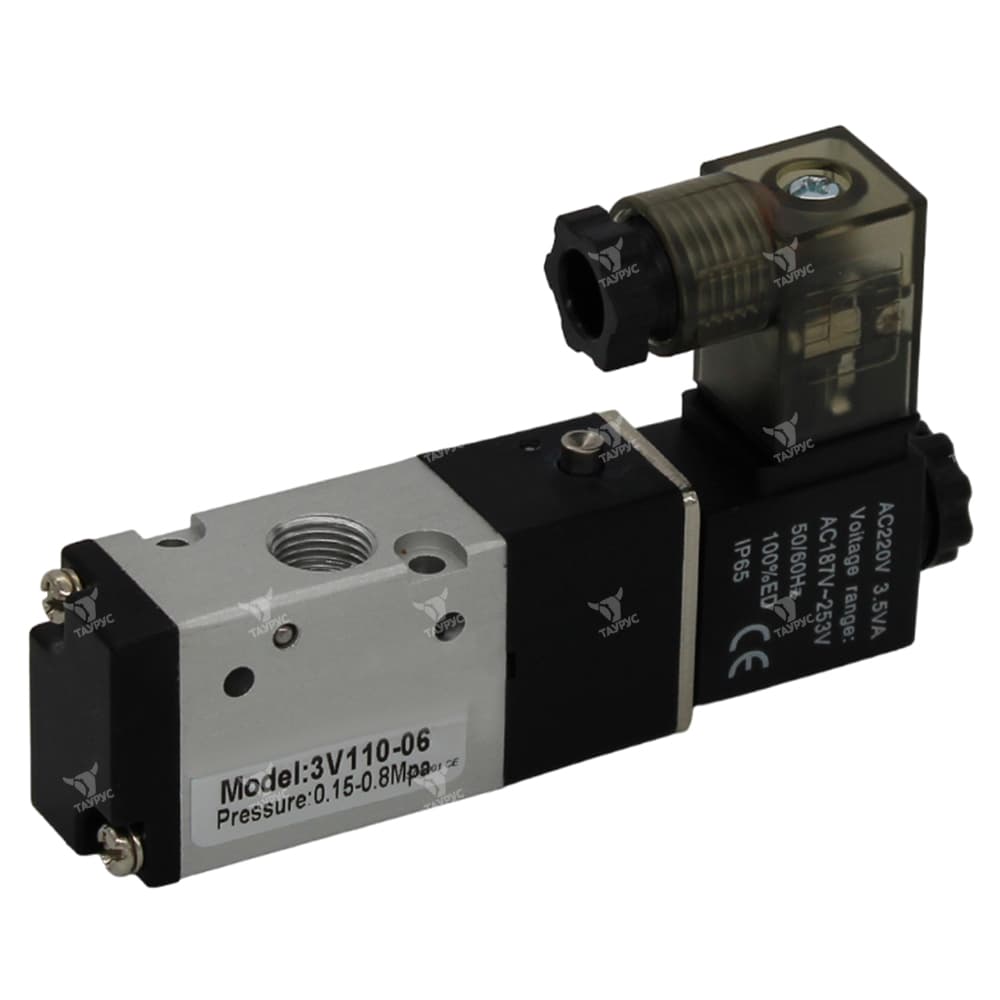

Пневмораспределители 3V110-06 DC24V являются 3-линейными двухпозиционными (3/2) пневматическими распределителями с односторонним электропневматическим управлением, номинальным напряжением 24В постоянного тока, присоединением 1/8" и пружинным возвратом золотника в исходное положение. Данные клапаны применяются в различного рода пневматическим приводах и служат для управления направлением потоков рабочей среды пневмосистемы (сжатый воздух), её пуском и остановом.

Управление потоками воздуха осуществляется за счёт перемещения в корпусе пневмораспределителя золотника, форма которого зависит от габарита и схемы распределения. Золотник, в зависимости от своего положения в корпусе, перекрывает или открывает доступ сжатого воздуха по внутренним каналам пневмораспределителя в ту или иную линию.

Структура условного обозначения

1	2	3	-	4	5	6	7	8	9
3V	1	10		06		DC24V

1	Модель	3V = соленоидный клапан (3/2)
2	Серия (габарит)	1 = серия 100 2 = серия 200 3 = серия 300 4 = серия 400
3	Тип пневмораспределителя	10 = трехлинейный двухпозиционный (3/2) с односторонним электромагнитным управлением
4	Присоединение	M5 = M5x0.8 06 = 1/8" 08 = 1/4" 10 = 3/8" 15 = 1/2"
5	Исходная схема распределения	Без обозначения = нормально-закрытый (NC) NO = нормально открытый
6	Напряжение	Переменный ток: AC110V AC24V AC220V Постоянный ток: DC12V DC24V
7	Тип подключения к сети	Без обозначения = разъем с клеммой (по умолчанию) I = разъем с втулкой
8	Тип резьбы	Без обозначения = PT (по умолчанию) T = NPT G = G
9	Тип пилота	Без обозначения = внутренний пилот (по умолчанию)  W = внешний пилот (спец. исполнение)

Характеристики пневматических распределителей 3V110-06 DC24V

Модель	3V110-M5	3V110-06	3V210-06	3V210-08	3V310-08	3V310-10	3V410-15
Тип пневмораспределителя	3/2 - трехлинейный двухпозиционный
Тип управления	Электропневматическое одностороннее
Рабочая среда	Воздух, тонкость фильтрации не менее 40 мкм
Эффективная площадь сечения	5.5 мм2	12 мм2	14 мм2	16 мм2	25 мм2	30 мм2	50 мм2
Резьба присоединительных отверстий	M	PT (стандарт), NPT, G
Размеры присоединительных отверстий (вход / выход)	M5x0.8	1/8"	1/8"	1/4"	1/4"	3/8"	1/2"
Рабочее давление, МПа	0.15 - 0.8
Максимальное входное давление, МПа	1.5
Рабочая температура, °C	От -20 до +70
Материал корпуса	Алюминиевый сплав
Смазка воздуха1	Не обязательна
Максимальная частота срабатывания2, циклов / сек	5				4		3

Примечание:
¹ - После использования воздуха с распыленным в нём маслом продолжайте использовать ту же среду для сохранения срока службы клапана. К применению рекомендуются смазочные материалы, выполненные по стандарту ISO VG32 или аналог.
² - Максимальная частота срабатывания на холостом ходу.

Устройство и принцип работы пневмораспределителей

Пневмораспределители 3V110-06 DC24V состоят из корпуса (9) c пилотом (5), которые скреплены винтом (16). Внутри пилотного клапана расположен поршень (15) с уплотнительным кольцом (4), который при подаче напряжения на катушку (19) через разъем (21) приводит в движение золотник (7) с уплотнением (8) и уплотнительными кольцами (6) и перемещает его в другую позицию, изменяя тем самым схему распределения потоков воздуха. Соединительный разъем устанавливается на катушку, которая надевается на сердечник (18) вплотную к пластине (1) и закрепляется контргайкой (20). Для предотвращения перепускания воздуха на сердечнике предусмотрено уплотнительное кольцо (17). При отключении электромагнитной катушки золотник возвращается в первоначальное положение давлением золотниковой пружины (10), установленной в компенсационном кольце (14). Нижняя крышка (12) закрепляется на корпусе винтами (13) и отделена от корпуса прокладкой (11). В случае невозможности подачи напряжения на пилотный распределитель, предусмотрен механизм ручного дублирования (2) с пружиной (3), благодаря которому можно передвинуть золотник в крайнее положение.

Габаритные и присоединительные размеры

Расходные характеристики 3V110-06 DC24V
