 ВЕХ16.64.Г24 производства ОАО Гидроаппарат
|
Гидрораспределители ВЕХ16.64.Г24, ВЕХ16.64.В110, ВЕХ16.64.В220 из семейства гидрораспределителей типа В16 золотниковые четырехлинейные с электрогидравлическим управлением с условным проходом 16 мм и схемой распределения потоков рабочей жидкости 64 (смотри таблицу ниже) применяются для изменения направления или пуска и остановки потока рабочей жидкости в гидравлических системах. Внешне гидрораспределеители ВЕХ16 с разными гидросхемами не отличаются - отличие состоит лишь во внутренней реализации перемещения золотника и расположения отверстий для потоков жидкостей. Присоединительные и габаритные размеры у всего семейства гидрораспределителей ВЕХ16 идентичны. Структура условного обозначения гидрораспределителей ВЕХ16. Гидрораспределители ВЕХ16 имеют электрогидравлическое управление. Распределители с электрогидравлическим управлением ВЕХ16-64-Г24, ВЕХ16-64-В110, ВЕХ16-64-В220 конструктивно состоят из корпуса, золотника, крышек, пружин и пилотов с Dy = 6 мм. Схема распределения жидкости электромагнитного пилота необязательно совпадает со схемой гидрораспределителей ВЕХ16. Рекомендуемые рабочие жидкости для золотниковых гидрораспределителей типа ВЕХ16 (В16): - для летнего периода: ИГП-18, ИГП-30, ВНИИ ИП-403, ИГПСи-20; - для зимнего периода: ВМГ3, МГЕ-10А. |
Технические характеристики гидрораспределителей ВЕХ16.64.Г24, ВЕХ16.64.В110, ВЕХ16.64.В220
| Наименование | Кол-во эл/магнитов | Управляющее напряжение, В | Условный проход, мм | Ном. давление на входе, МПа | Расход рабочей жидкости, л/мин | Масса не более, кг |
| Гидрораспределитель ВЕХ16.64.Г24 | 2 | 24 (пост. ток) | 16 | 25 | 80-125 | 9,3 |
| Гидрораспределитель ВЕХ16.64.В110 | 2 | 110 (перем. ток) | 16 | 25 | 80-125 | 9,3 |
| Гидрораспределитель ВЕХ16.64.В220 | 2 | 220 (перем. ток) | 16 | 25 | 80-125 | 9,3 |

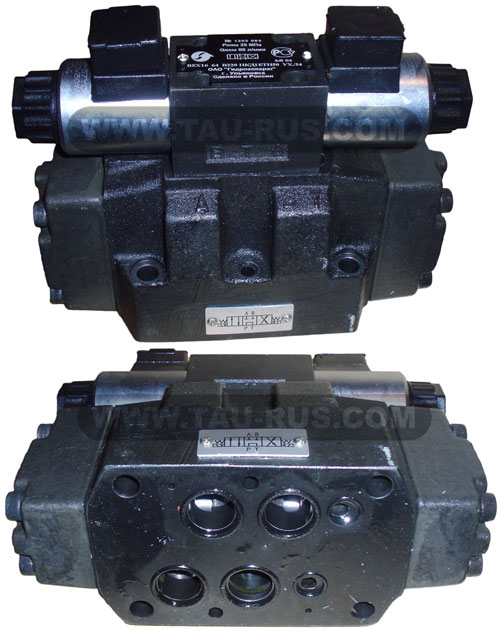

Гидрораспределитель ВЕХ16 64 В220
|
Параметры гидрораспределителя ВЕХ 16 64 В220: Гидрораспределитель ВЕХ16.64 В220 поставляется в комплекте с паспортом на изделие и резиновыми уплотнительными кольцами круглого сечения ГОСТ 9833-73 (ГОСТ 18829-73). |
Габаритные и присоединительные размеры ВЕХ16 64 Г24, ВЕХ16 64 В110, ВЕХ16 64 В220
|
|
|
||||||||||||||||||||||||||||
|
Примечания: - отверстие P - для входа рабочей жидкости под давлением; - отверстия A и B - для присоединения к другим гидравлическим устройствам; - отверстия T - отверстие для выхода рабочей жидкости в бак; - отверстия X - подвод потока управления; - отверстия Y - слив потока управления; - отверстие L - дренаж для исполнений ВММ16 и ВЕХ16Х. |
Схемы распределения потоков рабочей жидкостей ВЕХ16 (Ду=16мм)
|
Пример условного обозначения при заказе гидрораспределителей с электрогидравлическим управлением, Ду=16 мм, со схемой распределения гидравлической жидкости 64, с управляющим напряжением 24 вольт постоянного тока, для районов с умеренным климатом, категория размещения 4:
Гидрораспределитель ВЕХ16.64.Г24 УХЛ4
