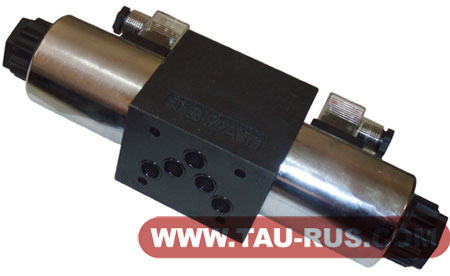

Гидрораспределители ВЕ10 14 Г24 (В110, В220), ВЕ10 24 Г24 (В110, В220), ВЕ10 34 Г24 (В110, В220), ВЕ10 44 Г24 (В110, В220), ВЕ10 64 Г24 (В110, В220)

Принцип действия распределителей ВЕ10 (с двумя электромагнитами)

Устройство гидрораспределителей ВЕ10 14 Г24 (В110, В220), ВЕ10 24 Г24 (В110, В220), ВЕ10 34 Г24 (В110, В220), ВЕ10 44 Г24 (В110, В220), ВЕ10 64 Г24 (В110, В220)

Гидрораспределители ВЕ10 14 Г24 (В110, В220), ВЕ10 24 Г24 (В110, В220), ВЕ10 34 Г24 (В110, В220), ВЕ10 44 Г24 (В110, В220), ВЕ10 64 Г24 (В110, В220) с условным проходом 10 мм являются золотниковыми гидрораспределителями с двухсторонним электромагнитным управлением (с двумя катушками).

Переключаемые с двухсторонним электромагнитным управлением золотниковые гидрораспределители ВЕ10 с пружинным возвратом управляют пуском, остановкой и направлением движения потока жидкости.

Основными элементами распределителя ВЕ10 являются: корпус (1), один или два электромагнита (2), золотник (3) и одна или две возвратные пружины (4).

При отсутствии управляющего сигнала золотник (3) удерживается пружиной (4) в среднем или в исходном положении (кроме импульсного золотника). Переключение золотника (3) осуществляется от заполненного маслом магнита (2).

Условием надежного срабатывания магнита является заполнение его полостей маслом.

Магнит через толкатель (2) перемещает управляющий золотник (3) из исходного положения в заданную позицию. При этом обеспечивается перетекание жидкости по направлениям Р-А и В-Т или Р-В и А-Т.

При обесточенном магните (2) золотник (3) пружиной (4) перемещается в исходное положение.

Монтажная поверхность распределителей ВЕ10

Монтажная поверхность (установочные размеры) гидрораспределителей ВЕ10 14 Г24 (В110, В220), ВЕ10 24 Г24 (В110, В220), ВЕ10 34 Г24 (В110, В220), ВЕ10 44 Г24 (В110, В220), ВЕ10 64 Г24 (В110, В220)

Идентификационный код и параметры гидрораспределителей ВЕ10

Структура условного обозначения

ВЕ	10	44	Г24	НМ
				НМ = тип управляющей катушки "мокрая", работает в масле

			Управляющее напряжение электромагнита: Г24 = 24 вольта постоянного тока В110 = 110 вольт переменного тока В220 = 220 вольт переменного тока

		Гидравлическая схема золотника: 14 = 24 = 34 = 44 = 64 = 574А.О = 574А.ОФ =

	10 = условный проход

ВЕ = тип устройства

Характеристики

Максимальное рабочее давление: Отверстия: P-A-B Отверстие: T	бар	Пост. ток	Перем. ток
		315 210	315 160
Максимальный расход	л/мин	до 120	до 120
Рабочая жидкость	Рабочая жидкость на минеральной основе (HL, HLP) согласно DIN 51524; биологически быстро разлагаемая рабочая жидкость согласно VDMA 24568; HETG (рапсовое масло); HEPG (полигликоль); HEES (синтетические эфиры)
Диапазон температур рабочей жидкости	ºС	-30 ... +80
Температура окружающей среды	ºС	до +50
Диапазон вязкостей жидкости	мм²/с	2,8 ... 500
Допустимая степень загрязнения жидкости	класс 9 по NAS 1638
Время выдерживания в переключенном состоянии	длительное
Масса гидрораспределителя ВЕ10 с двумя электромагнитами	кг	6,3

Габаритные и присоединительные размеры в мм [дюймах] гидрораспределителей ВЕ10


1.1 Магнит "a" 1.2 Магнит "b" 2. Размер для магнита со скрытым ручным дублированием 3. Размер для магнита с ручным дублированием 5, 6 - соединительный штекер со светодиодной индикацией (входит в комплект поставки) 9. Заводская табличка	10. Одинаковые уплотнительные кольца для каналов A, B, P, TA, TB. 11. Резьбовая заглушка для распределителей с одним магнитом 12. Пространство, необходимое для снятия соединительного штекера / углового соединительного штекера 13. Необходимое место для снятия катушки с гидрораспределителя 14. Контргайка, момент затяжки M_A = 6⁺² Нм	15. Положение входов согласно ISO 4401-05-04-0-05 и NFPAT3.5.1 R2-2002 D05 16. Вход TB может использоваться только в сочетании с отдельным отверстием.

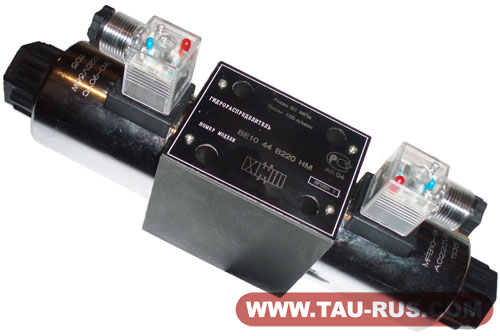

Гидрораспределители ВЕ10 64 Г24, ВЕ10 64 В110, ВЕ10 64 В220

Гидрораспределители ВЕ10 64 Г24, ВЕ10 64 В110, ВЕ10 64 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники, например, в качестве пилота на буровых установках. Данная схема распределения (64) является наиболее востребованной для современных нужд машиностроения. В мобильной техники применяются в основном гидрораспределители ВЕ10 64 Г24, в промышленности - ВЕ10 64 В110 и ВЕ10 64 В220.

Гидросхема 64

Гидросхема гидрораспределителей ВЕ10 64 Г24, ВЕ10 64 В110, ВЕ10 64 В220

   Основные параметры гидрораспределителя ВЕ10.64.В110 (В220, Г24):
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 64;
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
   - расход рабочей жидкости до 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 6,3 кг.

Гидрораспределители ВЕ10 44 Г24, ВЕ10 44 В110, ВЕ10 44 В220

Гидрораспределители ВЕ10 44 Г24, ВЕ10 44 В110, ВЕ10 44 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Данная схема распределения (44) является востребованной для современных нужд машиностроения. В мобильной техники применяются в основном гидрораспределители ВЕ10 44 Г24, в промышленности - ВЕ10 44 В110 и ВЕ10 44 В220.

Гидросхема 44

Гидросхема гидрораспределителей ВЕ10 44 Г24, ВЕ10 44 В110, ВЕ10 44 В220

   Основные параметры гидрораспределителя ВЕ10.44.В110 (В220, Г24):
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 44;
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
   - расход рабочей жидкости до 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 6,3 кг.

Гидрораспределители ВЕ10 34 Г24, ВЕ10 34 В110, ВЕ10 34 В220

Гидрораспределители ВЕ10 34 Г24, ВЕ10 34 В110, ВЕ10 34 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. Гидрораспределители со схемой распределения 34 применяется в конструкции трехпозиционных гидрораспределителей 2Р203, 2Р323 в качестве управляющего пилота. В мобильной техники применяются в основном гидрораспределители ВЕ10 34 Г12, в промышленности - ВЕ10 34 В110 и ВЕ10 34 В220.

Гидросхема 34

Гидросхема гидрораспределителей ВЕ10 34 Г24, ВЕ10 34 В110, ВЕ10 34 В220

   Основные параметры гидрораспределителя ВЕ10.34.В110 (В220, Г24):
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 34;
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
   - расход рабочей жидкости до 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 6,3 кг.

Гидрораспределители ВЕ10 24 Г24, ВЕ10 24 В110, ВЕ10 24 В220

Гидрораспределители ВЕ10 24 Г24, ВЕ10 24 В110, ВЕ10 24 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. В мобильной техники применяются в основном гидрораспределители ВЕ10 24 Г24, в промышленности - ВЕ10 24 В110 и ВЕ10 24 В220.

Гидросхема 24

Гидросхема гидрораспределителей ВЕ10 24 Г24, ВЕ10 24 В110, ВЕ10 24 В220

   Основные параметры гидрораспределителя ВЕ10.24.В110 (В220, Г24):
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 24;
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
   - расход рабочей жидкости до 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 6,3 кг.

Гидрораспределители ВЕ10 14 Г24, ВЕ10 14 В110, ВЕ10 14 В220

Гидрораспределители ВЕ10 14 Г24, ВЕ10 14В110, ВЕ10 14 В220 с двухсторонним электромагнитным управлением на 24 В постоянного тока (в других исполнениях на 110 и 220 В переменного тока) применяется в гидроагрегатах станков и мобильной техники. В мобильной техники применяются в основном гидрораспределители ВЕ10 14 Г24, в промышленности - ВЕ10 14 В110 и ВЕ10 14 В220.

Гидросхема 14

Гидросхема гидрораспределителей ВЕ10 14 Г24, ВЕ10 14 В110, ВЕ10 14 В220

   Основные параметры гидрораспределителя ВЕ10.14.В110 (В220, Г24):
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 14;
   - напряжение: 110 или 220 вольта переменного тока, 24 В пост. тока;
   - тип управления золотником: двухстороннее электромагнитное, пружинный возврат в исходное положение;
   - расход рабочей жидкости до 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 6,3 кг.

Пример условного обозначения гидравлического золотникового распределителя с двухсторонним электромагнитным управлением, Ду = 10 мм, тип электромагнита - "мокрый", со схемой распределения 64, питание от сети 24 В постоянного тока, для работы в холодном и умеренном климате:
Гидрораспределитель ВЕ10.64.Г24

Гидрораспределители ВЕ10 с двухсторонним электромагнитным управлением
