П-РЭ-3/2,5-7312 | Пневмораспределитель ПРЭ-3/2,5 (П-РЭ-3/2,5-7312, -7315),

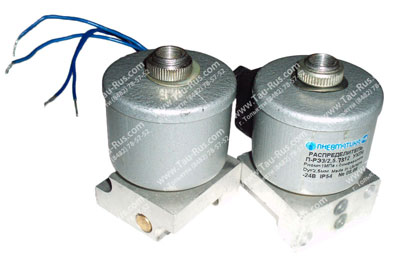

Пневмораспределитель П-РЭ-3/2,5-7312, ПРЭ 3/2,5-7315, П-РЭ 3/2,5-7412

Пневмоклапан ПРЭ-3/2,5.7... (с седьмым основанием)

     Пневмораспределители П-РЭ-3/2.5-7312 (П-РЭ-3/2.5-7412), П-РЭ-3/2.5-7325 (П-РЭ-3/2.5-7425), П-РЭ-3/2.5-7126 (П-РЭ-3/2.5-7426), а также другие варианты исполнения напряжений катушек распределителя с ЭМУ П-РЭ-3/2,5, являются пневмораспределителями c основанием 7 (цифра 7 в маркировке находится после П-РЭ-3/2,5-) и разработаны для изменения направления движения сжатого воздуха в пневмоприводах различных отраслей промышленности.
     Основание 7 (седьмое) пневмораспределителя серии ПРЭ-3/2,5.7... имеет два рабочих отверстия на одной боковой стороне основания и кнопку для ручного управления. На основании крепится катушка "старого" - круглая или "нового" образца - квадратная. Варианты исполнения катушек "нового" и "старого" образца являются совместимыми.
     Пневмораспределители ПРЭ-3/2.5-7... работают на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433 и содержащем распыленные мелкодисперсные капельки масла кинематической вязкостью 10-35 сантистокс при положительной температуре 1-50 градусов по Цельсию (информация взята из паспорта П-РЭ3/2,5.00.000 ПС).

     Основные параметры пневмораспределителя (пневмоклапана) ПРЭ-3/2,5.7312 УХЛ4 (П-РЭ-3/2,5-7112(-7412), П-РЭ-3/2,5-7125(-7425), П-РЭ-3/2,5-7126(-7426):
     - диаметр условного прохода равен 2,5 мм;
     - пропускная способность не менее 0,12 м³/ч;
     - присоединение стыковое боковое;
     - исполнение: ручное (кнопочное) управление.

     Следует отметить, что пневмораспределитель ПРЭ-3/2.5.7312 УХЛ4 используется как составная часть в конструкции (в качестве пилотного клапана), востребованного в кузнечно-прессовом производстве, пневмораспределителе У71-22А (У71-24А, У71-26А).

Узнать цену П-РЭ-3/2,5-7312 (П-РЭ-3/2,5-7412 и П-РЭ-3/2,5-7425) и купить пневмораспределители вы сможете отправив запрос в компанию ТАУРУС.

Технические характеристики пневмораспределителей П-РЭ-3/2,5-7312 (с седьмым основанием)

Наименование параметра	Значение
Диаметр условного прохода, мм	2,5
Ном. / мин. давление, МПа	1,0 / 0,1
Пропускная способность (К_v) не менее, м³/ч	0,12
Время срабатывания не более, с: -вкл. / выкл. на постоянном токе -вкл. и выкл. на переменном токе	0,025 / 0,012 0,012
Утечка воздуха из полостей не более, см³/мин	5
Макс. число переключений в минуту	500
Ном. напряжение питания, В: постоянного тока / переменного тока 50 Гц / переменного тока 60 Гц	12,24,48,110 / 24,36,110,220,380 / 110,220
Ном. потребляемая мощность, не более: постоянного тока, Вт / переменного тока 50 Гц, ВА / переменного тока 60 Гц, ВА	12 / 22 / 28
Превышение температуры катушки над t окр. воздуха не более, °С	85
Масса не более, кг	0,5

Пример условного обозначения пневмораспределителя с электромагнитным управлением типа П-РЭ3/2,5, исполнение корпуса по присоединению к пневмосети боковое стыковое, с кнопочным ручным управлением, присоединение к электросети (катушка старого образца) - без сальника, для работы на постоянном токе с напряжением 24 В, климатического исполнения для районов с умеренным и холодным климатом, категория размещения 4:
     Пневмораспределитель П-РЭ-3/2,5-7312 УХЛ4

     Список исполнений и возможных поисковых запросов пневмораспределителя П-РЭ-3/2,5-7...:
     Пневмораспределитель ПРЭ3/2,5-7111, П-РЭ 3/2,5-7211, П-РЭ 3/2,5-7311, П-РЭ 3/2,5-7411, П-РЭ3/2,5.7112, П-РЭ 3/2,5-7212, П-РЭ 3/2,5-7312, П-РЭ 3/2,5-7412, П-РЭ3/2,5-7113, П-РЭ 3/2,5-7213, ПРЭ 3/2,5.7313, П-РЭ 3/2,5-7413, П-РЭ3/2,5-7114, П РЭ 3/2,5-7214, ПРЭ 3/2,5-7314, ПРЭ 3/2,5-7414, ПРЭ3/2,5-7124, П-РЭ 3/2,5-7224, П РЭ 3/2,5-7324, П-РЭ 3/2,5-7424, П-РЭ3/2,5-7125, ПРЭ 3/2,5.7225, П-РЭ 3/2,5-7325, П-РЭ 3/2,5-7425, П-РЭ3/2,5.7126, П-РЭ 3/2,5-7226, П-РЭ 3/2,5-7326, П-РЭ 3/2,5-7426.

Пневмораспределитель П-РЭ-3/2,5-7..., ручное управление (кнопочное), боковое присоединение стыковое

Технические характеристики пневмораспределителей П-РЭ-3/2,5-7312 (с седьмым основанием)
