Описание насосов шестеренных НШ14

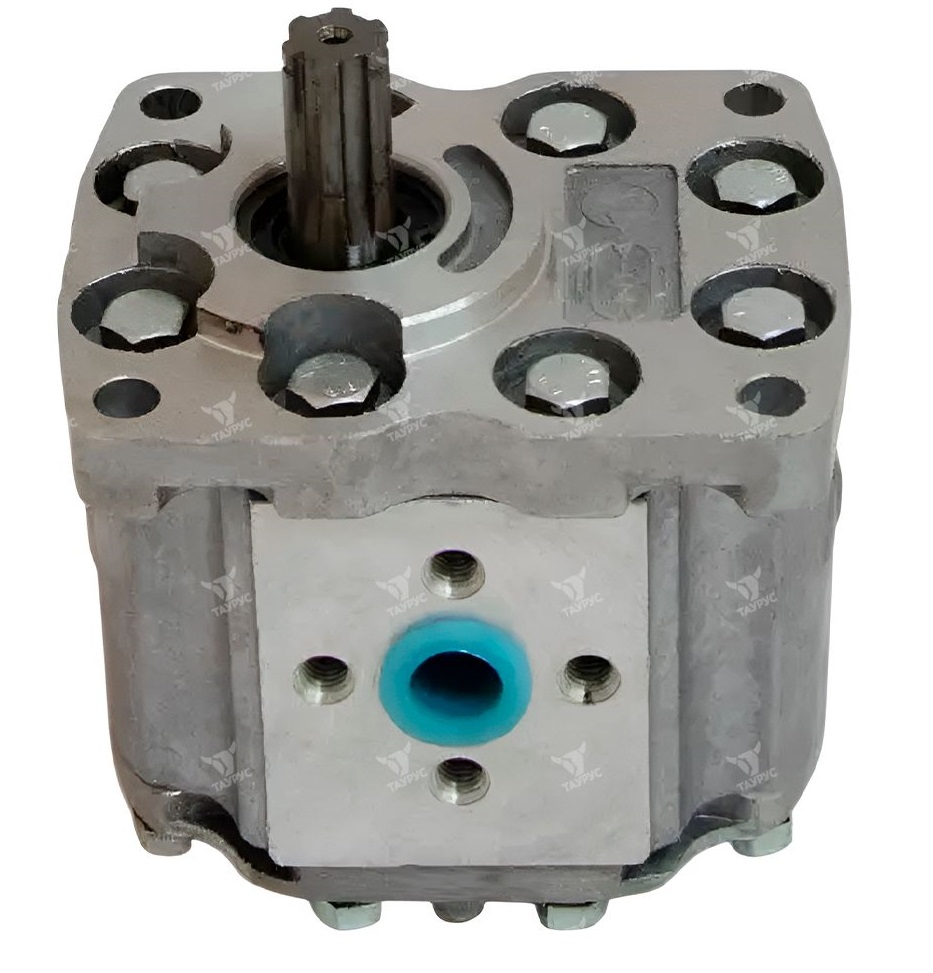

Насосы шестеренные НШ14Г-3, НШ14В-3, НШ14Д-3 (правого вращения) и насосы НШ14Г-3Л, НШ14В-3Л, НШ14Д-3Л (левого вращения) с рабочим объёмом 13,75 см³, с номинальным давлением на выходе 16 МПа применяются для нагнетания рабочей жидкости в гидравлические системы тракторов, сельскохозяйственных и других машин.
Насосы НШ 14Г-3, НШ14 В-3, НШ 14Д-3 выпускается как левого, так и правого вращения, в зависимости от сборки. Левого вращения – вращение ведущего ротора против часовой стрелки, правого вращения – вращение ведущего ротора по часовой стрелке, если смотреть со стороны привода.
Пример условного обозначение насоса:
Насос НШ14Г-3, где:
НШ - насос шестеренный;
14 - рабочий объем насоса (13,75 см³);
Г - условное обозначение завода-изготовителя;
3 - номинальное давление 16 МПа на выходе насоса;
Л - направление вращения ведущего ротора, левое, если смотреть со стороны привода (правое – не обозначается).
Перед монтажом насоса НШ14 проверьте совпадает ли направление вращения вала ведущей шестерни, которое указано на крышке насоса, с направлением вращения привода (выходного вала редуктора, электродвигателя и т. п.). Привод должен исключать передачу радиальных н осевых усилий на ведущий вал насоса, а также обеспечивать возможность его радиальных перемещений до 0,3 мм.
Насосы конструктивного исполнения "Г" (НШ14Г-3) изготавливаются со сквозным равнопрочным корпусом, исключающим возможность перекоса качающего узла, что обеспечивает стабильную работу насоса на протяжении всего срока службы. Насосы типоразмерного ряда групп 3 и 4 работают в гидросистемах с давлением до 25 МПа
Основные технические характеристики насосов НШ-14Г-3, НШ-14В-3, НШ-14Д-3
|
Параметр |
Насос НШ14Г-3 |
Насос НШ14Д-3 |
Насос НШ14В-3 |
Насос НШ14Г-3Л |
|
Рабочий объём (± 3%), см³ |
13,75 |
|||
|
Направление вращения вала |
правое |
левое |
||
|
Номинальное давление на выходе, МПа |
16 |
|||
|
Номинальная частота вращения вала, с-1 |
2400 |
|||
|
Номинальная объёмная подача, л/мин |
30,3 |
|||
|
Коэффициент подачи не менее |
0,92 |
|||
|
Потребляемая мощность не более, кВт |
10,3 |
|||
|
Давление на входе мин. / макс., МПа |
0,018 / 0,15 |
|||
|
Температура окружающей среды, °C |
-50...+60 |
|||
|
Номинальная кинематическая вязкость рабочей жидкости, мм²/с |
55...70 |
|||
|
Масса шестерённого насоса не более, кг |
2,4 |
|||
В качестве рабочей жидкости для насоса третьего исполнения (НШ 14Г-3(Л), НШ 14Д-3(Л), НШ 14В-3(Л)) должны применяться:
летом — моторное масло М-10В2, зимой — моторные масла М-8Г1, М-8Г2.
В качестве рабочей жидкости могут применяться масла иностранных фирм.
Применяемость и установочные размеры насосов НШ 14-3
|
Наименование |
Применяемость |
Установочные размеры |
|
Насос НШ14Г-3 |
Тракторы: МТЗ-1221, МТЗ-1521 (с 1998 г.), МТЗ-1022 (с 2001 г.) |
- |
Пример условного обозначения насоса шестерённого (шестерёнчатого) с рабочим объёмом 13,75 см³, правого вращения, с номинальным давлением на выходе 16 МПа:
Насос шестерённый НШ14Г-3
