Насосы пластинчатые НПл-5/16, НПл-8/16, НПл-12,5/16, НПл-16/16, НПл-20/16, НПл-25/16

Однопоточные пластинчатый насосы НПл габарит 1/16 (рабочий объём от 5 до 25 см³ и создаваемым давление 16 МПа) устанавливаются в гидравлических системах, в которых необходимо создание постоянного нерегулируемого по величине и давлению потока рабочей жидкости.

Насосы НПл-5/16, НПл-8/16, 12,5/16, НПл-16/16, НПл-20/16 и НПл-25/16 работают на отфильтрованном до 25 мкм (12-й класс) минеральном масле вязкостью от 25 до 213 мм/с и температурой от -10 до +60C°.
Рекомендуемые масла: ИГП-38 ТУ 38.101.413-78, ВНИИ НП-403 ГОСТ 16728-78.

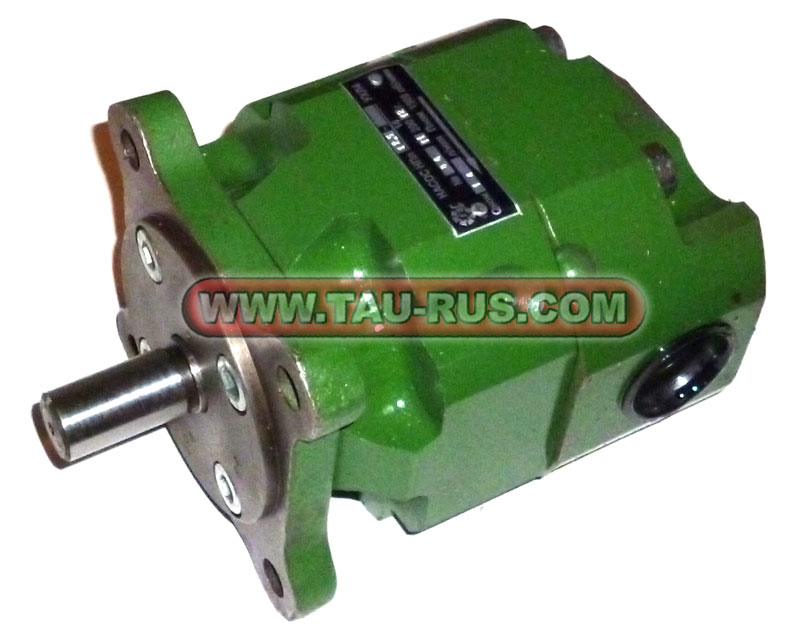

Пластинчатые однопоточные насосы НПл на давление 16 МПа с рабочим объемом 5...25 см относятся к габариту 1 (насосы НПл 1 на 16), с большим объемом (НПл-45/16...НПл-80/16) к габариту 2.

По умолчанию, насосы поставляются с правым направлением вращения (вал по часовой стрелке, если смотреть на него). Направление вращения указывается стрелкой на табличке насоса.
Возможно исполнение насосов "левого" вращения, для чего в обозначении добавляется литера "Л".
Например: Насос НПл-16/16 Л.

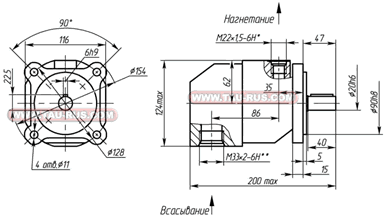

Размеры насосов НПл-(5, 8, 12,5, 16, 20, 25)/16

Насосы НПл-5/16 устанавливаются в гидроприводах различного назначения, и при номинальных значениях значениях привода обеспечивают постоянный, нерегулируемый поток 5,3 л/мин. с давлением 16 МПа..
Насос пластинчатый НПл-5/16 является усовершенствованной версией насоса БГ12-21АМ, не полная заменяемость.

Основные параметры лопастного (пластинчатого) насоса НПл 5/16:
- подача: 5,3 л/мин
- давление на выходе: 16 МПа (160 бар)
- частота вращения (мощность привода): 1500 об/мин (2,8 кВт)
- вес не более: 9,7 кг.
* параметры приведены при вязкости 35..40 сСт и температуре масла 50°C.

Насосы НПл 5/16 поставляются с правым и левым направлением вращения вала.
Насос НПл-5/16 - насос пластинчатый Q=5,3 л/мин, P=16 МПа, вращение вала правое
Насос НПл-5/16Л - насос пластинчатый Q=5,3 л/мин, P=16 МПа, вращение вала левое.

Насосы НПл-8/16 обеспечивают, при номинальных значениях привода, постоянный, нерегулируемый поток 8,7 л/мин. с давлением 16 МПа.
Насос пластинчатый НПл-8/16 является усовершенствованной версией насоса БГ12-21М, не полная заменяемость.

Основные параметры лопастного (пластинчатого) насоса НПл 5/16:
- подача: 8,7 л/мин
- давление: 16 МПа (160 бар)
- частота вращения (мощность привода): 1500 об/мин (4,3 кВт)
- вес не более: 9,7 кг.
* параметры приведены при вязкости 35..40 сСт и температуре масла 50°C.

Насосы НПл 8/16 поставляются с правым и левым направлением вращения вала.
Насос НПл-8/16 - насос пластинчатый Q=8,7 л/мин, P=16 МПа, вращение вала правое
Насос НПл-8/16Л - насос пластинчатый Q=8,7 л/мин, P=16 МПа, вращение вала левое.

Насосы НПл-12,5/16 устанавливаются на станках, прессах и механизмах, где необходимо обеспечивать, постоянный нерегулируемый поток 14,4 л/мин. с давлением 16 МПа.
Насос пластинчатый НПл-12,5/16 является усовершенствованной версией насоса БГ12-22АМ, заменяемость частичная.

Основные параметры лопастного (пластинчатого) насоса НПл 12,5/16:
- расход рабочей жидкости: 14,4 л/мин
- номинальное давление: 16 МПа (160 бар)
- частота вращения (мощность привода): 1500 об/мин (5,8 кВт)
- масса: 9,7 кг.
* параметры приведены при вязкости 35..40 сСт и температуре масла 50°C.

Насосы НПл 12,5/16 поставляются с правым и левым направлением вращения вала.
Насос НПл-12,5/16 - насос пластинчатый Q=14,4 л/мин, P=16 МПа, вращение вала правое
Насос НПл-12,5/16Л - насос пластинчатый Q=14,4 л/мин, P=16 МПа, вращение вала левое.

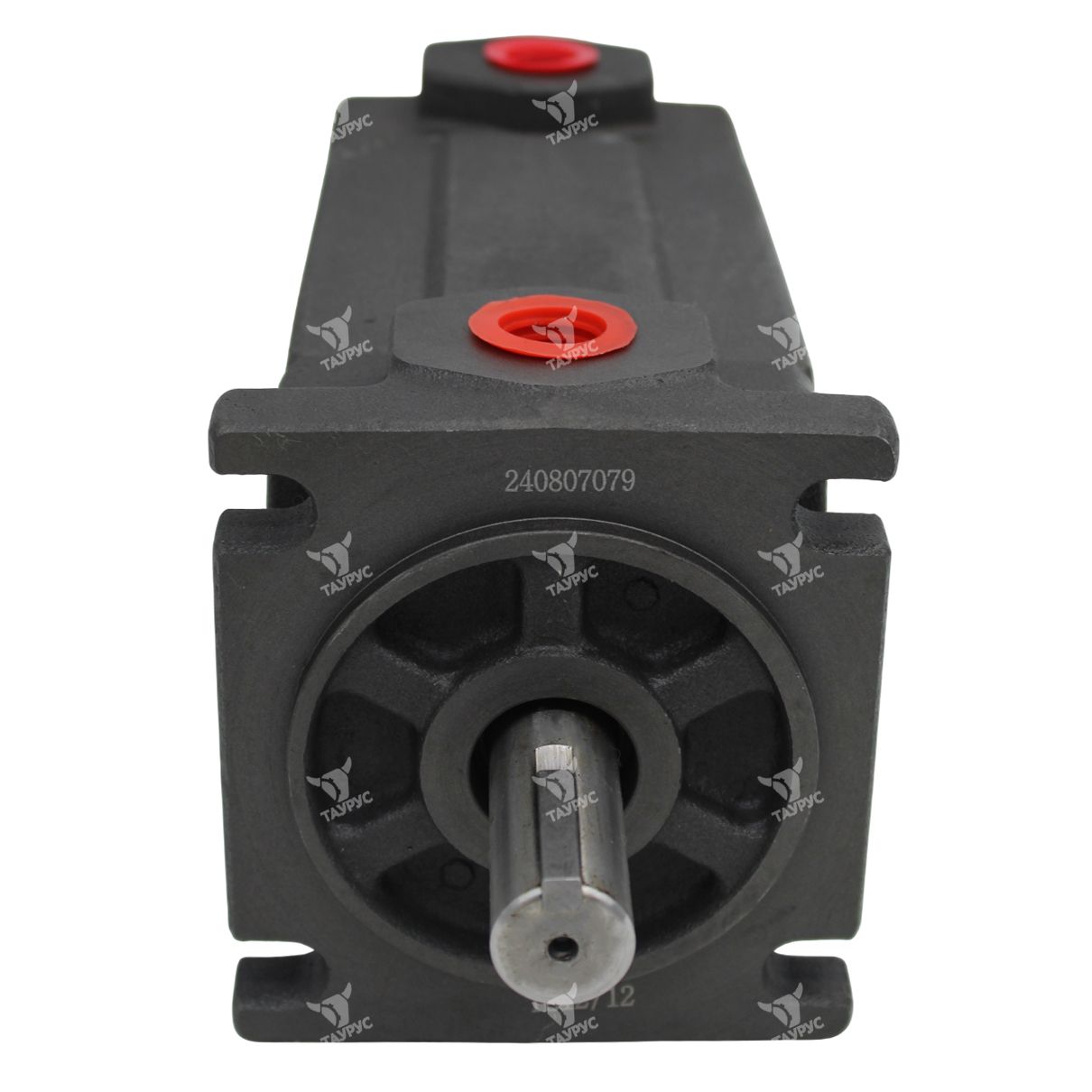

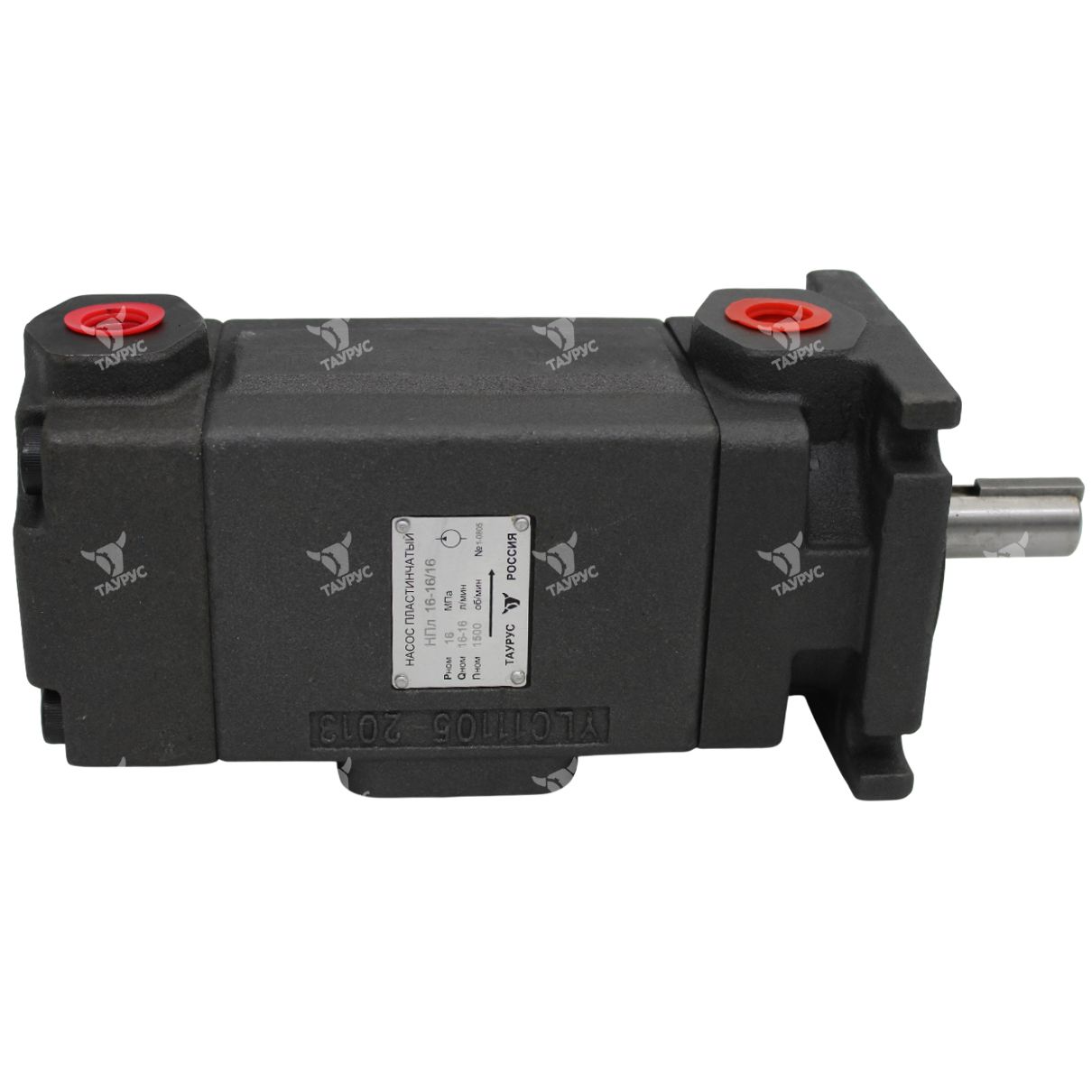

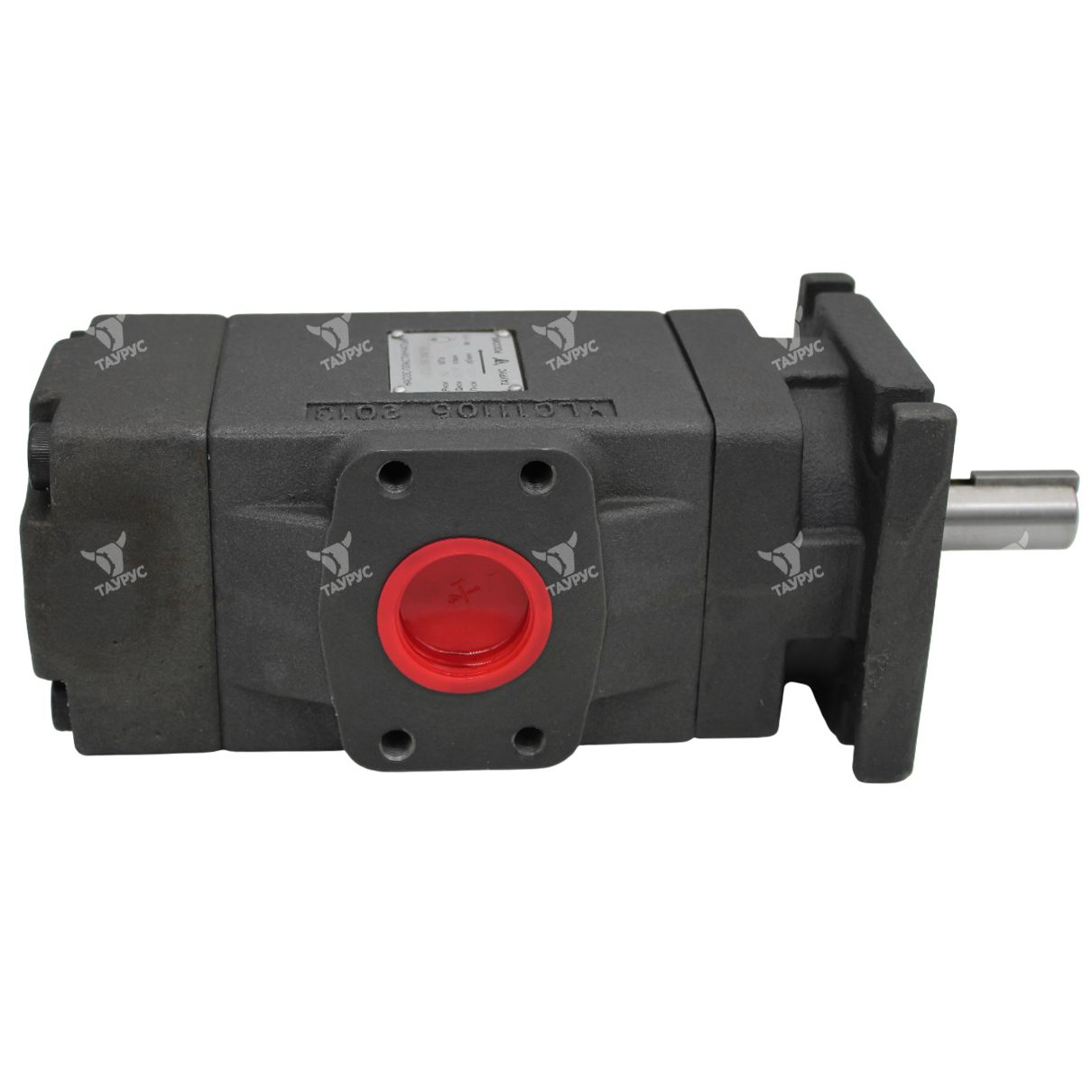

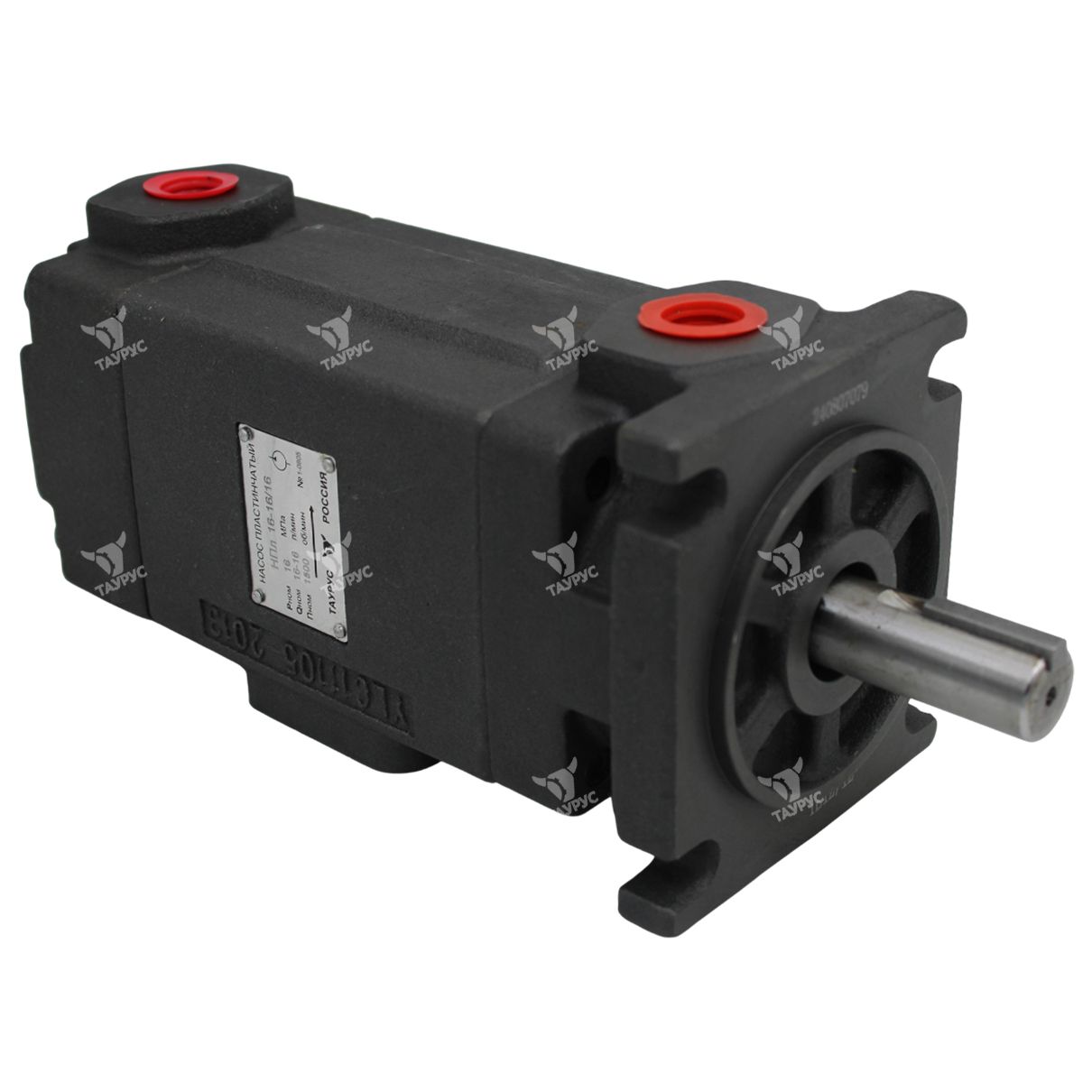

Насосы НПл-16/16 устанавливаются в гидроприводах различного назначения, и при номинальных значениях значениях привода обеспечивают постоянный, нерегулируемый поток 16,4 л/мин. с давлением 16 МПа..
Насос пластинчатый НПл-16/16 является усовершенствованной версией насоса БГ12-22М, не полная заменяемость.

Основные параметры лопастного (пластинчатого) насоса НПл 5/16:
- подача: 19,4 л/мин
- давление на выходе: 16 МПа (160 бар)
- частота вращения (мощность привода): 1500 об/мин (7,2 кВт)
- вес не более: 9,7 кг.
* параметры приведены при вязкости 35..40 сСт и температуре масла 50°C.

Насосы НПл 16/16 поставляются с правым и левым направлением вращения вала.
Насос НПл-16/16 - насос пластинчатый Q=19,4 л/мин, P=16 МПа, вращение вала правое
Насос НПл-16/16Л - насос пластинчатый Q=19,4 л/мин, P=16 МПа, вращение вала левое.

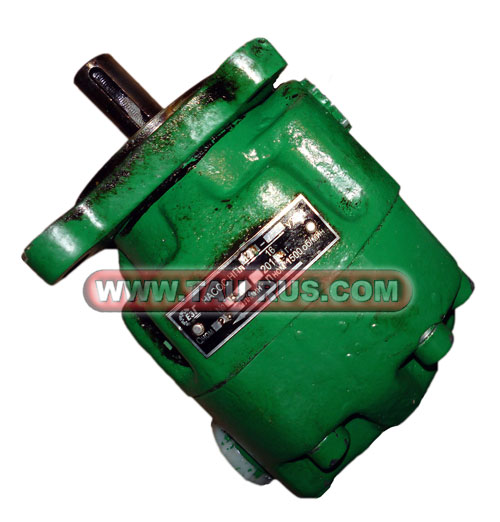

Насосы пластинчатые НПл-20/16 обеспечивают постоянный, нерегулируемый поток 25,5 л/мин. с давлением 16 МПа.
Насос НПл-20/16 является одними из самых распространенных в своей группе, и в большинстве случаев могут устанавливаться взамен ранее выпускавшихся насосов БГ12-23АМ.

Основные параметры лопастного (пластинчатого) насоса НПл 20/16:
- подача: 25,5 л/мин
- давление: 16 МПа (160 бар)
- частота вращения (мощность привода): 1500 об/мин (8,9 кВт)
- вес не более: 9,7 кг.
* параметры приведены при вязкости 35..40 сСт и температуре масла 50°C.

Насосы НПл 16/16 поставляются с правым и левым направлением вращения вала.
Насос НПл-20/16 - насос пластинчатый Q=25,5 л/мин, P=16 МПа, вращение вала правое
Насос НПл-20/16Л - насос пластинчатый Q=25,5 л/мин, P=16 МПа, вращение вала левое.

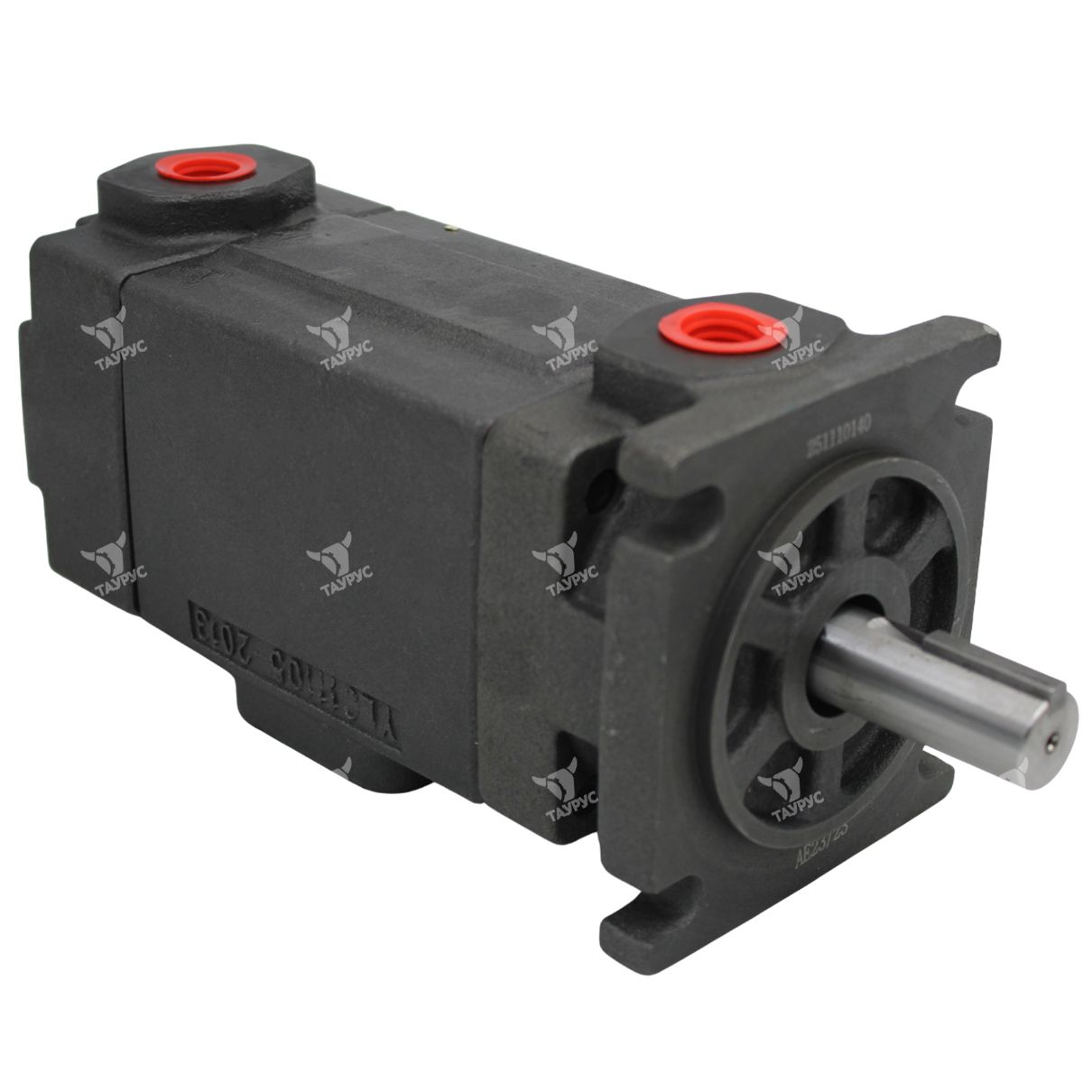

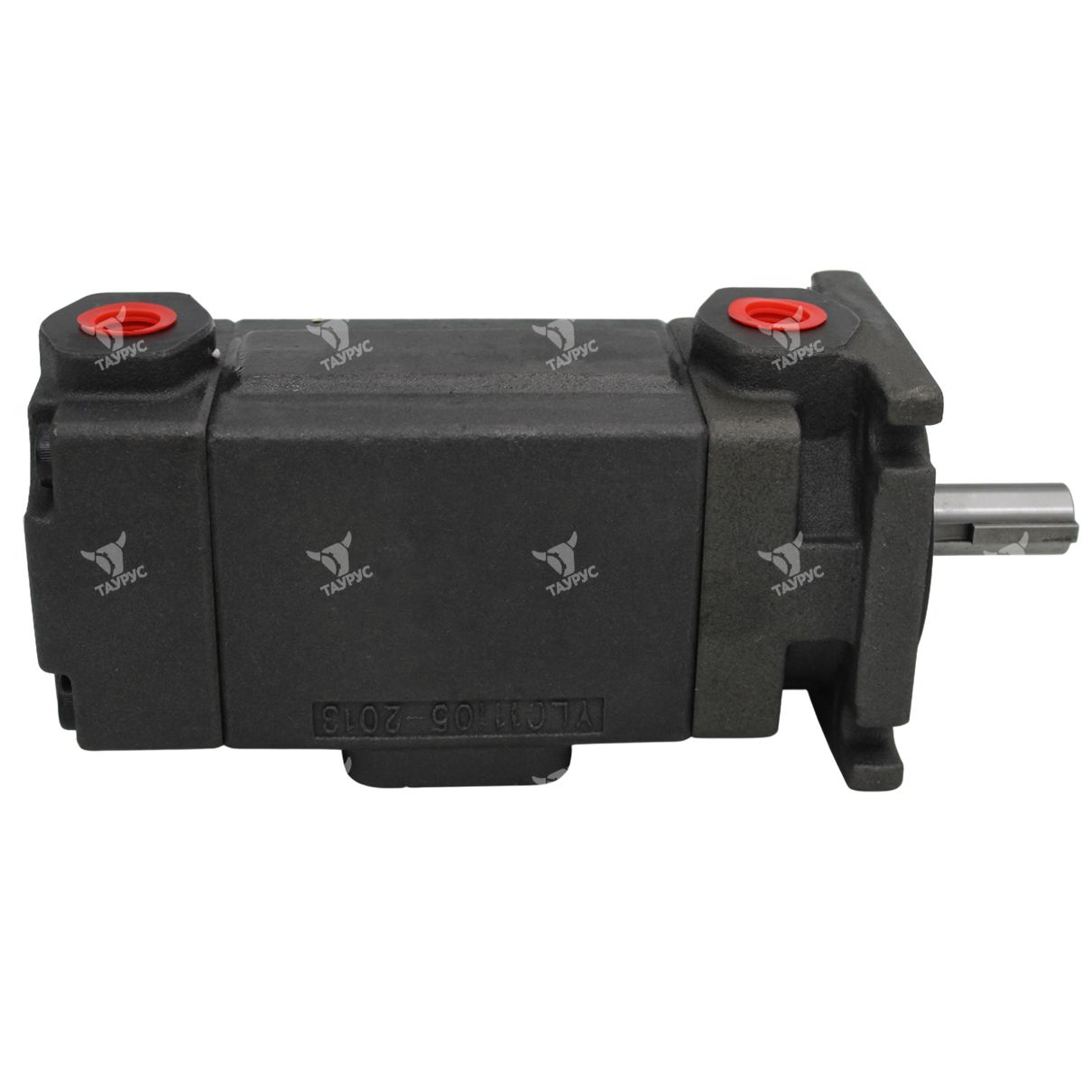

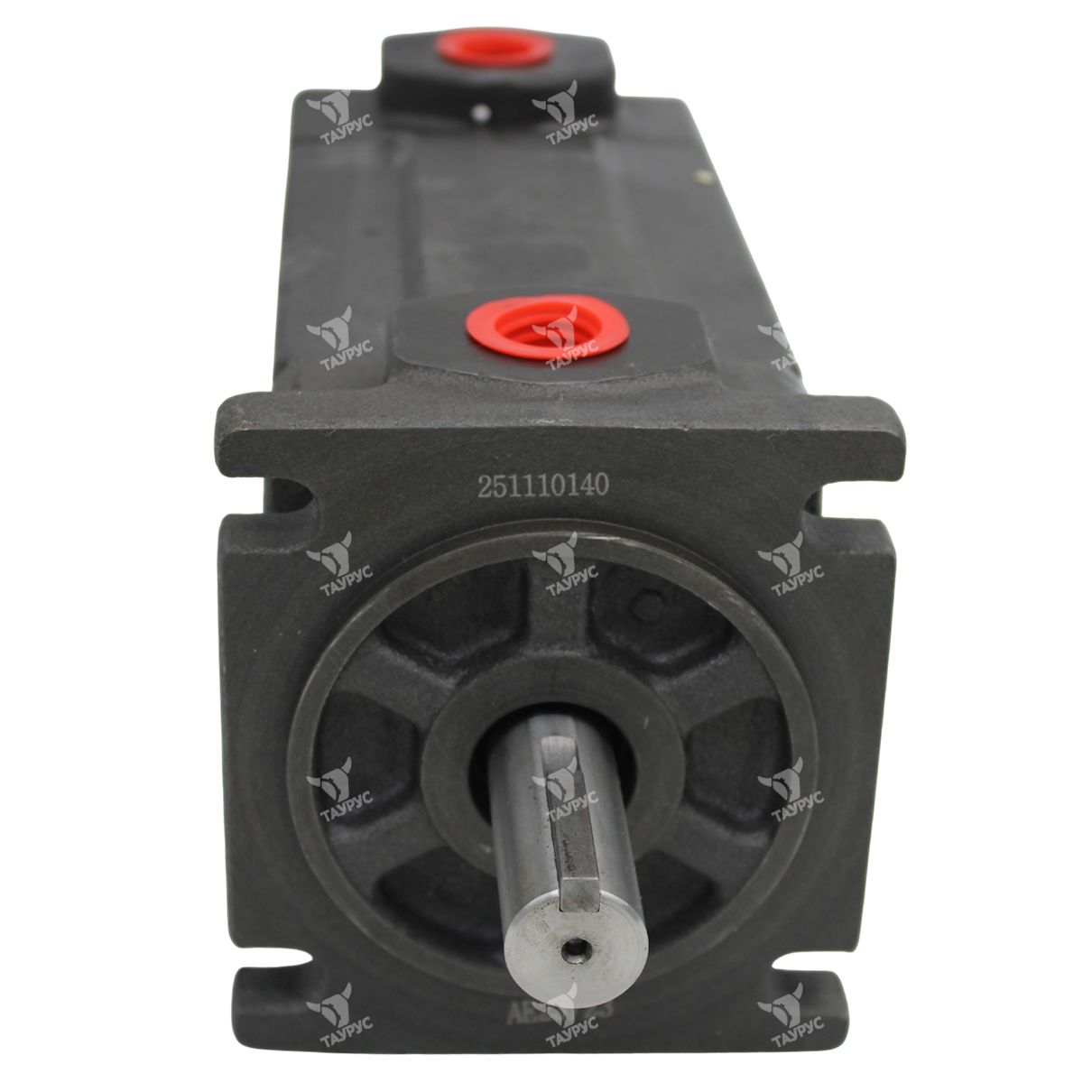

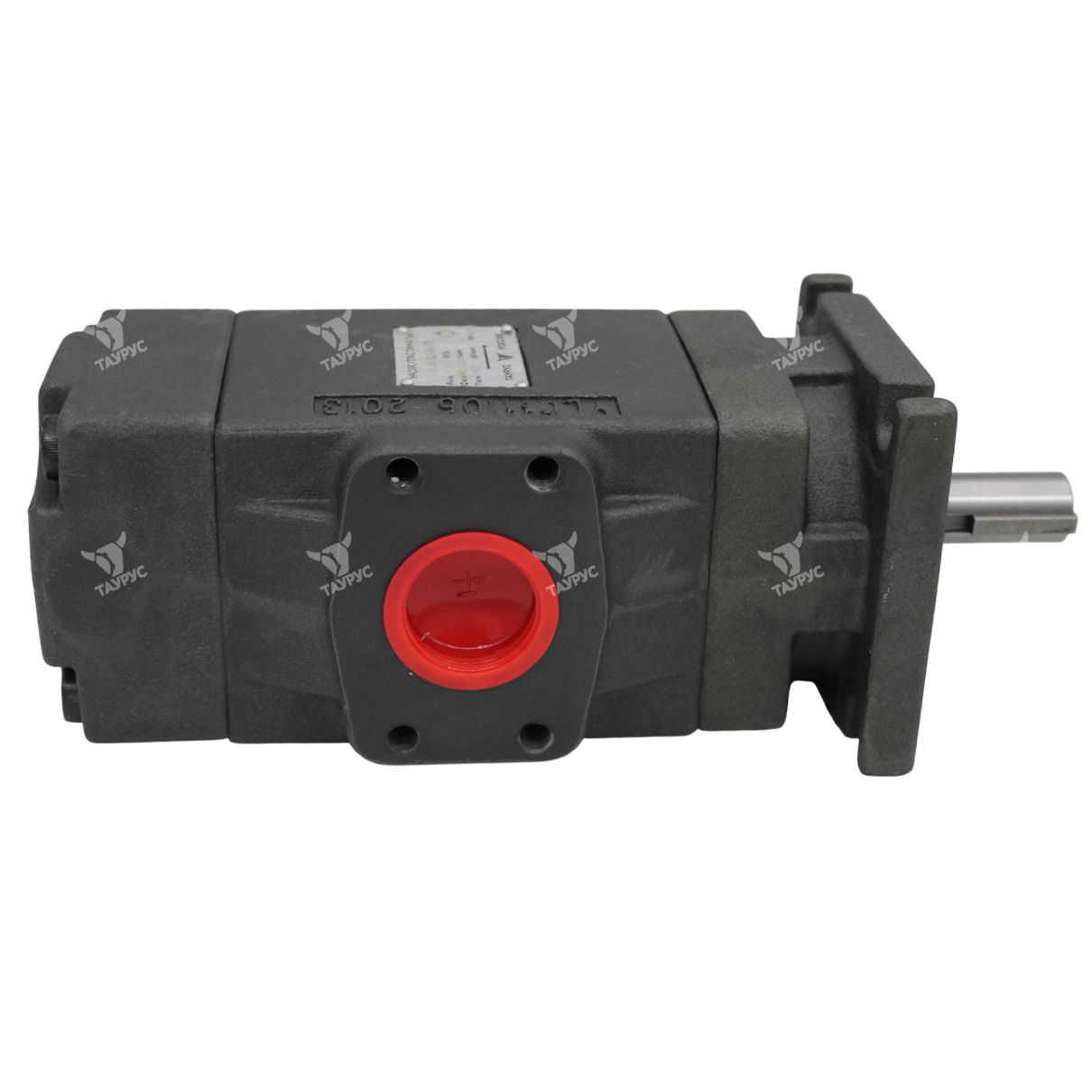

Насосы НПл-25/16 самый производительный насос в линейке НПл давления 16 МПа габарита 1
Обеспечивает нерегулируемый константный поток рабочей жидкости 33,0 л/мин.
Насос НПл-25/16 достаточно часто встречается на гидравлических станция и силовых установках.
Для обеспечения его нормальной работы подбирается привод мощность 10 кВт и выше.
Заменяет устаревшие насосы БГ12-23М, обратная замена не желательна.

Основные параметры лопастного (пластинчатого) насоса НПл 25/16:
- подача: 33,0 л/мин
- давление: 16 МПа (160 бар)
- частота вращения: 1500 об/мин
- мощность: 10,8 кВт
- масса не более: 9,7 кг.
* параметры приведены при вязкости 35..40 сСт и температуре масла 50°C, мощность привода 10,8 кВт.

Насосы НПл 25/16 поставляются с правым и левым направлением вращения вала.
Насос НПл-25/16 - насос пластинчатый Q=33,0 л/мин, P=16 МПа, вращение вала правое
Насос НПл-25/16Л - насос пластинчатый Q=33,0 л/мин, P=16 МПа, вращение вала левое.
