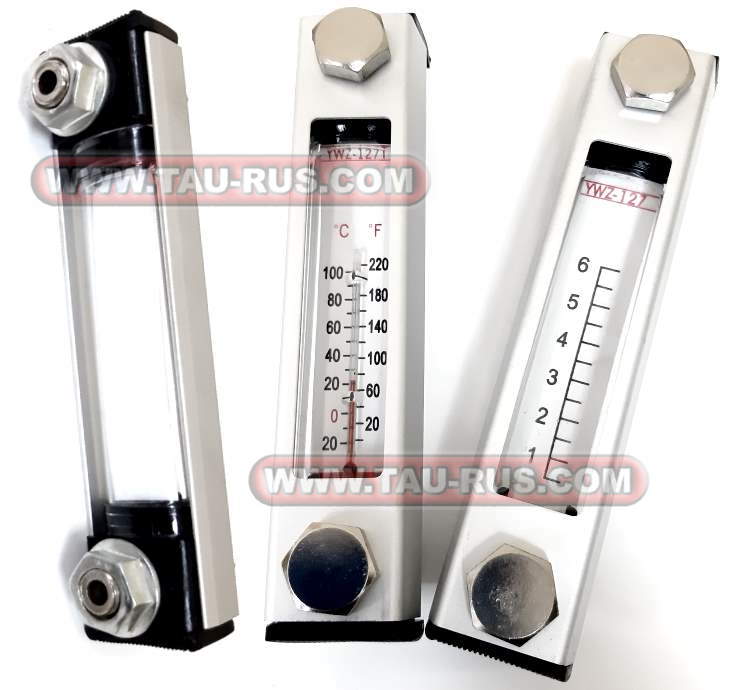

Описание индикаторов уровня масла YWZ
Указатели уровня жидкости YWZ предназначены для визуального контроля уровня масла в баке гидравлической станции. Также, предлагаются варианты указателей с возможность контроля температуры рабочей жидкости, для чего в них встраивается термометр.
Индикаторы YWZ устанавливаются на наружной поверхности бака в вертикальном положении, крепление осуществляется двумя болтами через отверстия в емкости.
Шкала указателя и термометр (для исполнений YWZ-**T) размещены в цилиндрическом корпусе из прозрачного полимера. С двух сторон корпус герметичного закрыт пластиковыми крышками, в которых выполнены отверстия под крепежные болты. Для защиты индикатора от повреждений служит алюминиевая накладка. Для герметичной установки, в комплекте есть две резиновые шайбы с размерами соответствующими размерам болтов.
Рабочие параметры YWZ
- температурный режим от -20 до +80 °C.
- максимальное рабочее давление до 1 бар при температуре +80°C;
- максимальный крутящий момент затяжки болтов 10 Н*м;
- рекомендуемые гидравлические масла: HH,HM,HR,HV,HG согласно ISO6743/4.
Структура условного обозначения YWZ
|
1 |
- |
2 |
- |
3 |
- |
4 |
|
YWZ |
Х |
Х |
Х |
|
1 |
Тип устройства | YWZ = указатель уровня масла |
|
2 |
Расстояние между отверстиями крепёжных болтов |
76 = 76 мм; 80 = 80 мм; 100 = 100 мм; 125 = 125 мм; 127 = 127 мм; 150 = 150 мм; 160 = 160 мм; 200 = 200 мм; 250 = 250 мм; 254 = 254 мм; 300 = 300 мм; 350 = 350 мм; 400 = 400 мм; 450 = 450 мм; 500 = 500 мм; |
|
3 |
Наличие термометра |
без обозначения = без термометра T = с термометром |
|
4 |
Размер резьбы болтов |
без обозначения = резьба М10; M12 = резьба М12 |
Габаритные размеры указателей уровня YWZ
Размеры указателей YWZ
|
Наименование |
Размеры (мм) |
||
|
L |
E |
B |
|
|
108 |
76 |
37 |
|
|
112 |
80 |
42 |
|
|
132 |
100 |
62 |
|
|
Указатель уровня YWZ-125-* (YWZ-125-T-*) |
157 |
125 |
87 |
|
159 |
127 |
89 |
|
|
Указатель уровня YWZ-150-* (YWZ-150-T-*) |
182 |
150 |
112 |
|
192 |
160 |
122 |
|
|
Указатель уровня YWZ-200-* (YWZ-200-T-*) |
232 |
200 |
162 |
|
Указатель уровня YWZ-250-* (YWZ-250-T-*) |
282 |
250 |
212 |
|
286 |
254 |
216 |
|
|
Указатель уровня YWZ-300-* (YWZ-300-T-*) |
332 |
300 |
262 |
|
Указатель уровня YWZ-350-* (YWZ-350-T-*) |
382 |
350 |
312 |
|
432 |
400 |
362 |
|
|
482 |
450 |
412 |
|
|
Указатель уровня YWZ-500-* (YWZ-500-T-*) |
532 |
500 |
462 |
