Описание пневмораспределителей В71-*А
Пневмораспределители крановые В71, АВ71 (ТУ-53-1787-86) четырех- и шестилинейные,линейные трёхпозиционные с условным проходом 6, 10 и 16 мм с ручным управлением, рассчитанные на номинальное давление 1 МПа (10 кг/см²), предназначены для изменения направлений потоков сжатого воздуха в пневмоприводах различного назначения и изготавливаются для нужд народного хозяйства и для комплектации станков и роботов поставляемых на экспорт. Присоединение пневмолиний пневмораспределителя кранового В71, АВ71 - резьбовое.
Перейти к просмотру паспорта на B71-23А, АB71-23А, В71-33А.

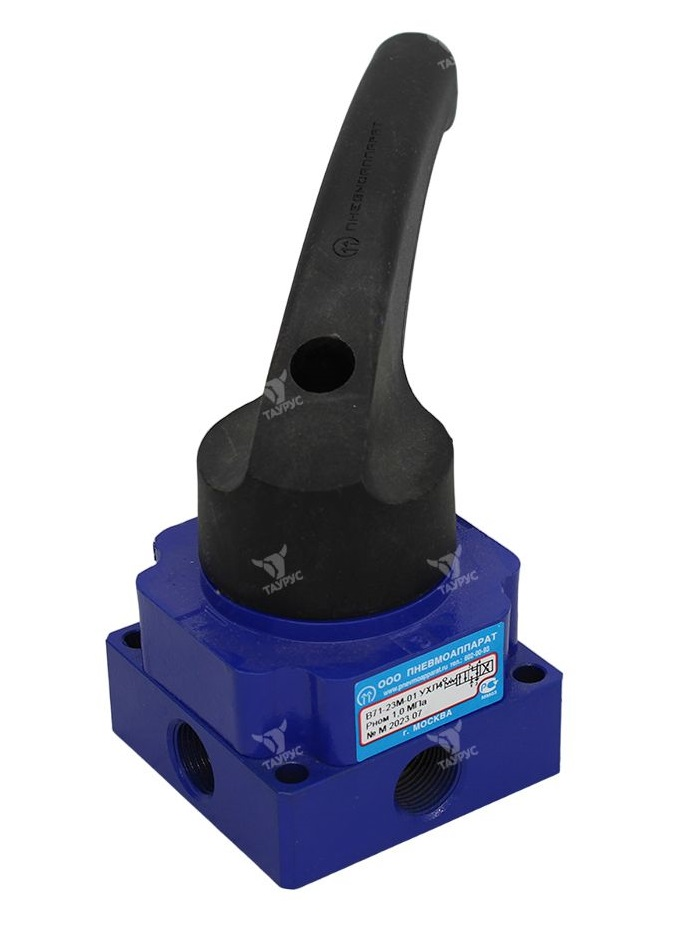

Фотографии пневмораспределителей (А)В71
Таблица соответствия распределителей крановых В71, АВ71
|
Наименование |
Аналог |
Условный проход, мм |
Пропускная способность, м³/ч |
Номинальное давление, Мпа |
|
Пневомраспределитель 08-11 |
Пневомраспределитель В71-22А |
6 |
0,9 |
1,0 |
|
Пневомраспределитель 08-21 |
Пневомраспределитель АВ71-22А |
6 |
0,9 |
1,0 |
|
Пневомраспределитель 12-11 |
Пневомраспределитель В71-23А |
10 |
1,6 |
1,0 |
|
Пневомраспределитель 12-21 |
Пневомраспределитель АВ71-23А |
10 |
1,6 |
1,0 |
|
Пневомраспределитель 16-11 |
Пневомраспределитель В71-24А |
16 |
3,6 |
1,0 |
|
Пневомраспределитель 16-21 |
Пневомраспределитель АВ71-24А |
16 |
3,6 |
1,0 |
|
Пневомраспределитель В71-33М |
Пневомраспределитель В71-33А |
10 |
1,6 |
1,0 |
По количеству линий: пневмораспределители В71-22А, АВ71-22А, В71-23А, АВ71-23А, В71-24А, АВ71-24А - 4-х линейные трехпозиционные, пневмораспределитель В71-33А - 6-ти линейный трехпозиционный.
По присоединению трубопроводов крановые пневмораспределители выпускаются двух исполнений:
- модели В71-22А, В71-23А, В71-24А, В71-33А - с присоединительными отверстиями на торце основания;
- модели АВ71-22А, АВ71-23А, АВ71-24А - с присоединительными отверстиями на боковых сторонах основания.
1 - для подвода воздуха;
2, 4, 6, 8 - для присоединения к цилиндру;
3 - для выхода воздуха в атмосферу.
Советы по монтажу: каждый распределитель В71, АВ71 перед монтажом рекомендуется повторно проверить на прочность под давлением 1,5 МПа; положение пневмораспределителя В71, АВ71 при монтаже любое, при монтаже крановые распределители закрепляются четырьмя винтами, для этого используются четыре монтажных отверстия.
Варианты исполнений пневмораспределителей крановых В71, АВ71
|
Обозначение |
Ду, мм |
Kv, м3/ч |
Присоединение |
Линий/ позиций |
Исполнение |
|
В71-23А |
10 |
1,6 |
К3/8", нижнее |
4/3 |
В средней позиции полости потребителя сообщены с атмосферой |
|
АВ71-23А |
К3/8", боковое |
||||
|
В71-24А |
16 |
3,6 |
К1/2", нижнее |
В средней позиции полости потребителя сообщены с атмосферой |
|
|
АВ71-24А |
К1/2", боковое |
||||
|
В71-22А |
6 |
0,9 |
К1/4", нижнее |
В средней позиции полости потребителя сообщены с атмосферой |
|
|
АВ71-22А |
К1/4", боковое |
||||
|
В71-33А |
10 |
1,6 |
К3/8", нижнее |
6/3 |
Основные технические характеристики
|
Параметр |
Нормы для типоразмеров |
|||
|
В71-22А |
В71-23А |
В71-24А |
В71-33А |
|
|
Условный проход, мм |
6 |
10 |
16 |
10 |
|
Номинальное давление, МПа |
1,0 |
|||
|
Пропускная способность, Кv по ГОСТ14691-69, м3/ч, не менее |
0,9 |
1,6 |
3,6 |
1,6 |
|
Усилие переключения при номинальном давлении, Н (кгс), не более |
39,2 (4) |
|||
|
Утечки воздуха из-под золотника при номинальном давлении, см3/мин, не более |
350 |
500 |
||
|
Число линий |
4 |
6 |
||
|
Полный 90%-ный ресурс, циклов, не менее |
4*106 |
|||
|
Масса, кг |
0,33 |
0,85 |
0,95 |
0,9 |
|
Присоединительные резьбы по ГОСТ6111-52 |
К1/4" |
К3/8" |
К1/2" |
К3/8" |
|
Габаритные размеры, мм |
63х69х97 |
70х71х107 |
86х78х115 |
86х76х112 |
Распределители работают на сжатом воздухе, очищенном не грубее 10 класса загрязненности по ГОСТ 17433—80 и содержащем распыленное масло вязкостью 10...35 мм /с (сСт) при температуре +50С с концентрацией из расчета 2...4 капли/м2, приведенного к условиям по ГОСТ 19862-87. При монтаже пневмораспределители крановые закрепляются в любом пространственном положении. Климатическое исполнение УХЛ и О, категория размещения 4 по ГОСТ 15150.
Примечание:
- распределители могут быть поставлены в комплекте с пневмоглушителями;
- по требованию заказчика возможно внесение изменений в конструкцию, а также разработка устройств по ТЗ заказчика.
Пример записи условного обозначения распределителя кранового, четырехлинейного с условным проходом 10 мм, с боковым резьбовым присоединением пневмолиний, в среднем положении полости сообщены с атмосферой, климатическое исполнение УХЛ, категории размещения 4:
Пневмораспределитель крановый АВ71-23A УХЛ4 ТУ2-053-1787-86.
Пневмораспределитель крановый В71-24А О4 ТУ2-053-1787-86.
