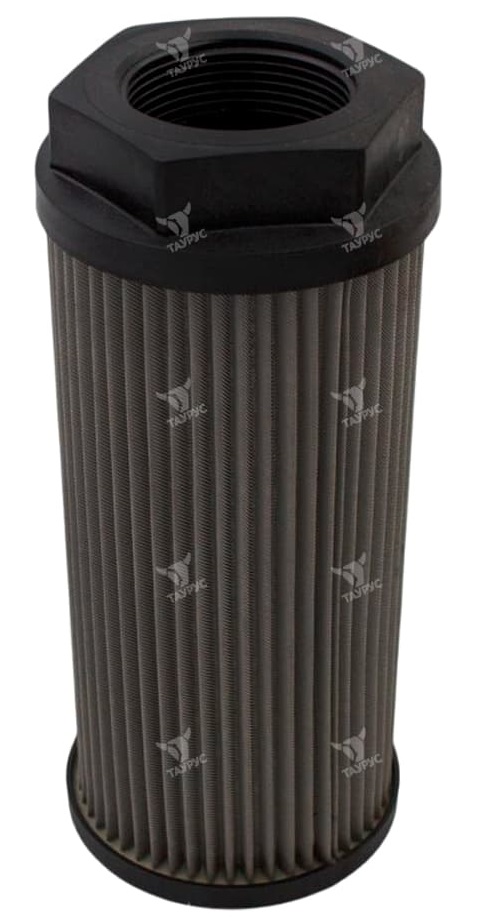

Описание фильтров всасывающих SP, SF, SPM, SFM
Фильтры всасывающие серии SF, SP, SFM, и SPM были разработаны для использования в линиях всасывания, где осуществляется фильтрации рабочих жидкостей от мелкодисперсных металлических и не металлических частиц. Фильтры SF SFM, SP, SPM работают в режиме погружения в резервуар с рабочей жидкостью.Модели фильтров SF и SP изготавливаются как с клапаном ("байпас"-клапан или клапан обратный), так и без клапана. Фильтры модели SFM и SPM оборудованы магнитным сердечником (исполняют функцию магнитного сепаратора), который улавливает любые твердые металлические частицы, которые по каким-либо причинам не отфильтровались на предыдущих этапах фильтрации. В фильтрах SPM, SFM исполнение с клапаном не предусмотрено.
Степень фильтрации, например R60, означает, что частицы размерами больше 60 микрон не пройдут сквозь сетку. В данной серии фильтров всасывающих доступны следующие степени фильтрации рабочей жидкости: R60 - 60 мкм, R90 - 90 мкм, R125 - 125 мкм, R250 - 250 мкм, R500 - 500 мкм.
Диапазон рабочей температуры для фильтров всасывающих SP, SPM, SF, и SFM: -25...+90°C.
На моделях фильтров SP, SF с клапаном, клапан настроен на давление 0,25 бар ± 9%.
Рекомендуемые рабочие жидкости - стандартные минеральные масла или их аналоги HH, HM, HR, HV, HG по ISO 6743/4.
Пример условного обозначения фильтра всасывающего с пластиковыми крышками, без клапана, габарита 64А (см. таблицу и чертёж ниже), с присоединительной трубной цилиндрической резьбой 3/4", с тонкостью фильтрации 90 мкм:
Фильтр всасывающий SP64A-34-GR90
То же, но только, габарита 86B и присоединительной резьбой 1 1/2":
Фильтр всасывающий SP86B-112-GR90
Структура условного обозначения
|
1 |
2 |
- |
3 |
- |
4 |
5 |
6 |
|
SXX |
XXX |
ХХ |
X |
RXX |
V |
| 1 | Исполнение |
SP - фильтр всасывающий с пластиковыми крышками SF - фильтр всасывающий с металлическими крышками SPM - фильтр всасывающий с пластиковыми крышками c магнитным сердечником SFM - фильтр всасывающий с металлическими крышками c магнитным сердечником |
| 2 | Типоразмеры (см. таблицу и чертёж ниже) |
46A 46B 64А 64B 86A 86B 86C 86D 150A 150B 150C |
| 3 | Присоединение |
14 - 1/4" 38 - 3/8" 12 - 1/2" 34 - 3/4" 100 - 1" 114 -1 1/4" 112 - 1 1/2" 200 - 2" 212 - 2 1/2" 300 - 3 " |
| 4 | Тип резьбы |
G - трубная дюймовая цилиндрическая (BSP) N - трубная дюймовая коническая (NPT) |
| 5 | Тонкость фильтрации |
R 60 - 60 мкм R 90 - 90 мкм R 125 - 125 мкм R 250 - 250 мкм R 500 - 500 мкм |
| 6 | Наличие клапана (только для фильтров SP и SF) |
V - с клапаном без обозначения - без клапана |
Параметры фильтров SF, SFM, SP, SPM
*В зависимости от наличия
|
SF - SP |
SF |
SP |
Расход в л/мин, при Dp=0.016ap | |||||
|
Тип |
A |
B |
C |
CH |
C |
ch |
| |
|
046A |
014 |
1/4” |
90 |
46 |
30 |
34 |
25 |
5 |
|
038 |
3/8” |
46/50* |
30/26* |
10 | ||||
|
012 |
1/2” |
14 | ||||||
|
046B |
014 |
1/4” |
105 |
30 |
34 |
25 |
5 | |
|
038 |
3/8” |
46/50* |
30/26* |
10 | ||||
|
012 |
1/2” |
14 | ||||||
|
064A |
012 |
1/2” |
109 |
64 |
36 |
64 |
36 |
14 |
|
034 |
3/4” |
|
25 | |||||
|
100 |
1” |
46 |
46 |
45 | ||||
|
064B |
012 |
1/2” |
139 |
36 |
36 |
14 | ||
|
034 |
3/4” |
|
25 | |||||
|
100 |
1” |
46 |
46 |
45 | ||||
|
086A |
100 |
1” |
139 |
86 |
60 |
86 |
60 |
45 |
|
114 |
1 1/4” |
86/88* |
60/50* |
62 | ||||
|
112 |
1 1/2” |
86 |
60 |
90 | ||||
|
200 |
2” |
70 |
70 |
116 | ||||
|
086B |
100 |
1” |
220 |
60 |
86 |
60 |
45 | |
|
114 |
1 1/4” |
86/88* |
60/50* |
62 | ||||
|
112 |
1 1/2” |
86 |
60 |
90 | ||||
|
200 |
2” |
70 |
70 |
116 | ||||
|
086C |
100 |
1” |
260 |
60 |
86 |
60 |
45 | |
|
114 |
1 1/4” |
86/88* |
60/50* |
62 | ||||
|
112 |
1 1/2” |
86 |
60 |
90 | ||||
|
200 |
2” |
70 |
|
70 |
116 | |||
|
086D |
100 |
1” |
331 |
60 |
86 |
60 |
45 | |
|
114 |
1 1/4” |
86/88* |
60/50* |
62 | ||||
|
112 |
1 1/2” |
86 |
60 |
90 | ||||
|
200 |
2” |
70 |
70 |
116 | ||||
|
150A |
112 |
1 1/2” |
151 |
150 |
70 |
150 |
70 |
90 |
|
200 |
2” |
116 | ||||||
|
212 |
2 1/2” |
90 |
90 |
270 | ||||
|
300 |
3” |
100 |
100 |
400 | ||||
|
150B |
112 |
1 1/2” |
212 |
70 |
70 |
90 | ||
|
200 |
2” |
116 | ||||||
|
212 |
2 1/2” |
90 |
90 |
270 | ||||
|
300 |
3” |
100 |
100 |
400 | ||||
|
150C |
112 |
1 1/2” |
272 |
70 |
70 |
90 | ||
|
200 |
2” |
116 | ||||||
|
212 |
2 1/2” |
90 |
90 |
270 | ||||
|
300 |
3” |
100 |
100 |
400 | ||||

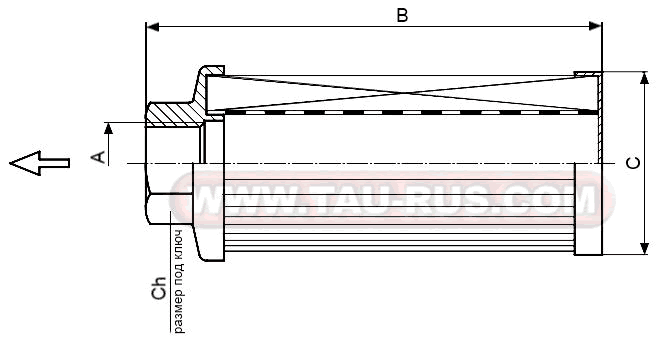

Габаритные и присоединительные размеры фильтров SP, SPM, SF, SFM
