Станция смазочная типа СН5М (42-04, 41-08, 42-08, 41-12, 42-12, 41-04, 11-02, 11-04, 12-04, 11-08 и другие)

Описание станций смазочных многоотводных СН5М

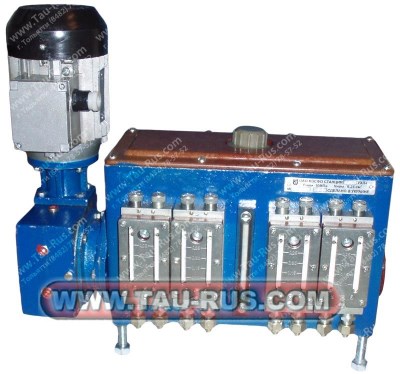

Станции смазочные многоотводные СН5М (42-04, 41-08, 42-08, 41-12, 42-12, 41-04, 11-02, 11-04, 12-04, 11-08 и другие исполнения) используются для подачи смазочного материала (жидкого - промышленные масла) при номинальном давлении 10 МПа, кинематической вязкостью от 10 до 1500 cСт к трущимся частям станков, агрегатов и автоматического оборудования, работающих в закрытых помещениях при температуре жидкого смазочного материала и окружающей среды от +1 до +55 °С. Класс чистоты смазочного материала не ниже 12.

Структура условного обозначения станций типа СН5М

1	2	-	3	-	4	5
4	2		08		0	УХЛ4

1	Исполнение станции по типу приводного устройства	1 - со свободным концом вала 2 - с качательным приводом 3 - с редуктором 4 - с электроприводом
2	Расположение приводного устройства относительно устройства визуального контроля	1 - правое 2 - левое
3	Число отводов	02 04 08 12
4	Расположение выходного вала редуктора	1 – вверх со смещением к задней стенке корпуса 2 – вниз о смещением к передней стенке корпуса 3 – вперед вверху 4 – назад внизу 5 – вниз со смещением к задней стенке корпуса 6 – вперед внизу 7 – вверх со смещением к передней стенке корпуса 8 – назад вверху 0 – для исполнений с другими видами приводов
5	Климатическое исполнение	УХЛ4, 04.1

Конструктивные элементы станции СН5М

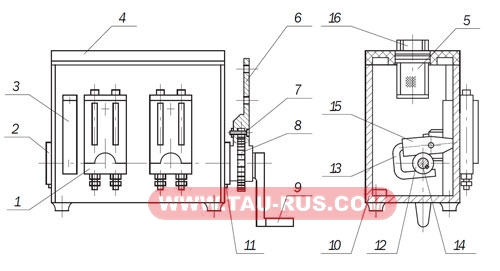

Всему многообразию исполнений станции многоотводной смазочной типа СН5М (а именно: 11-02, 12-02, 21-02, 22-02, 31-02, 32-02, 41-02, 42-02, 11-04, 12-04, 21-04, 22-04, 31-04, 32-04, 41-04, 42-04, 11-08, 12-08, 21-08, 22-08, 31-08, 32-08, 41-08, 42-08, 11-12, 12-12, 21-12, 22-12, 31-12, 32-12, 41-12, 42-12) соответствует общая конструкция. Станция смазочная СН5(М) состоит из металлического корпуса 10, насосных секций 1 и привода. Корпус станции используется в качестве бака для смазочного материала и в то в то же время - базой для монтажа узлов и деталей станции. На передней стенке корпуса установлены насосные секции и маслоуказатель. В боковых стенках корпуса станции установлен на подшипниках вал с кулачками. С одной стороны вал закрыт крышкой 2, а с другой стороны вала расположен привод. В боковых стенках имеются отверстия для слива жидкого смазочного материала, которые закрываются пробками 11. Для крепления станции смазочной многоотводной СМ5(М) при монтаже в нижней части корпуса выполнены крепежные отверстия. В крышке 4 корпуса установлены воздушный фильтр 16 и заливной фильтр 5.

Пример условного обозначения смазочной многоотводной станции типа СН5М с электроприводом, с правым расположением привода, с числом отводов - 12, с нестандартным расположением выходного вала редуктора и климатическим исполнением для стран с умеренным климатом:
Станция СН5М 41-12-0 УХЛ4 ГОСТ 3564–84

Основные технические параметры станций смазочных СН-5М

Наименование	Число отводов	Номинальный подаваемый объем смазочного материала в один отвод за один оборот эксцентрикового вала станции, не менее	Диапазон регулирования подаваемого объема смазочного материала в один отвод за один оборот эксцентрикового вала станции	Номинальное давление	Частота вращения эксцентрикового вала станции для исполнений (1-3)/4	Номинальная вместимость бака станции	Мощность на валу привода, не более	Масса станции, не более для исполнений 1/2/3/4
		см³	см³	МПа	об/с	дм³	кВт	кг
Станция СН5М (11-02, 12-02, 21-02, 22-02, 31-02, 32-02, 41-02, 42-02)	2	0,25	0,025 – 0,25	10	(0,04-0,4)/0,156	2,5	0,05	8/10/11/15
Станция СН5М (11-04, 12-04, 21-04, 22-04, 31-04, 32-04, 41-04, 42-04)	4					2,5	0,06	10/12/13/17
Станция СН5М (11-08, 12-08, 21-08, 22-08, 31-08, 32-08, 41-08, 42-08)	8					6,3	0,057	16/18/19/23
Станция СН5М (11-12, 12-12, 21-12, 22-12, 31-12, 32-12, 41-12, 42-12)	12					10	0,09	24/26/27/31
