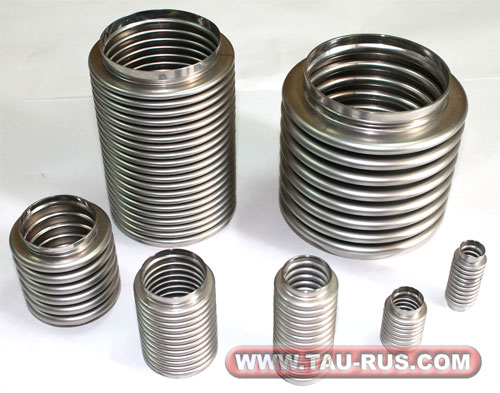

Сильфон - это тонкостенная металлическая трубка с гофрированной (волнообразной) боковой поверхностью. Сильфоны многослойные предназначены для работы в качестве чувствительных элементов, разделителей сред, уплотнительных устройств, а так же элементов силового узла в средах, не вызывающих коррозии материала, при температуре от минус 260 °C до плюс 550 °C.
Применяются в бессальниковой арматуре, уплотнениях подвижных вводов, виброгасящих промежуточных элементах, системах отопления, трубопроводах и т. д.
Сильфоны изготавливаются из коррозионно- и жаростойкой стали марок 08Х18Н10Т или 12Х18Н10Т. Обеспечивают абсолютную герметичность при высоком давлении и температуре в сочетании с прекрасной гибкостью, что особенно актуально в условиях вредных производств.
- Газообразная коррозионная среда (слабой агрессивности);
- Жидкая коррозионная среда (слабой агрессивности);
- Парогазовая смесь;
- Вода, воздух, азот;
- Растворы дизактивации и промывки;
- Инертная газовая среда и жидкие не агрессивные среды;
- Среды, к которым материал сильфона коррозионностоек.
Номенклатурный перечень сильфонов измерительных многослойных
| 08х18Н10Т ГОСТ 21744-83 | ||||
|---|---|---|---|---|
|
22-3-0,16х2 |
28-8-0,17х6 |
38-8-0,21х6 |
48-8-0,2х2 |
63-12-0,2х4А |
|
22-6-0,16х3 |
28-10-0,17х2 |
38-10-0,2х2 |
48-8-0,2х4 |
65-6-0,2х4 |
|
22-6-0,16х4 |
28-10-0,17х3 |
38-10-0,21х4 |
48-10-0,2х2 |
65-12-0,2х2 |
|
22-6-0,16х5 |
28-12-0,16х3 |
38-12-0,21х2 |
48-10-0,2х4 |
65-12-0,2х4 |
|
22-8-0,16х5 |
28-12-0,17х2 |
38-12-0,21х3 |
48-12-0,2х2 |
65-12-0,2х6 |
|
22-10-0,16х2 |
28-16-0,17х6 |
38-12-0,21х6 |
48-12-0,2х4 |
65-20-0,2х6 |
|
22-10-0,16х5 |
28-16-0,17х7 |
38-12-0,21х8 |
48-16-0,2х2 |
95-16-0,25х2 |
|
22-12-0,16х2 |
28-20-0,17х2 |
38-13-0,21х6 |
48-16-0,2х3 |
95-16-0,25х4 |
|
22-12-0,16х5 |
28-20-0,17х6 |
38-16-0,21х3 |
48-16-0,2х4 |
95-16-0,25х6 |
|
22-16-0,16х5 |
28-20-0,17х7 |
38-16-0,21х6 |
48-16-0,2х5 |
95-20-0,25х2 |
|
22-20-0,16x5 |
28-25-0,17х3 |
38-18-0,2х3 |
48-20-0,2х2 |
125-4-0,3х8 |
|
27-13-0,17х6 |
28-25-0,17х7 |
38-20-0,21х3 |
48-20-0,2х4 |
125-8-0,3х6 |
|
28-4-0,17х3 |
38-6-0,21х6 |
38-20-0,21х6 |
48-20-0,2х10 |
125-12-0,3х4 |
|
28-8-0,17х2 |
38-8-0,21х2 |
38-20-0,21х8 |
63-10-0,2х8 |
125-12-0,3х6 |
|
28-8-0,17х3 |
38-8-0,21х3 |
48-6-0,2х2 |
63-12-0,2х4 |
125-12-0,3х8 |
Сильфон с наружным диаметром 48 мм, числом гофр 20, толщиной стенки 0,2 мм, числом слоев 10, из материала 12Х18Н10Т по ГОСТ 21744-83: Сильфон 48х20х0,2х10-12Х18Н10Т по ГОСТ 21744-83
