 Дроссель RPC1-30/T/40
|

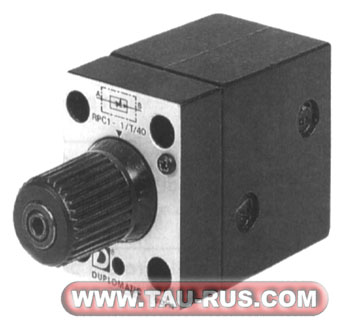

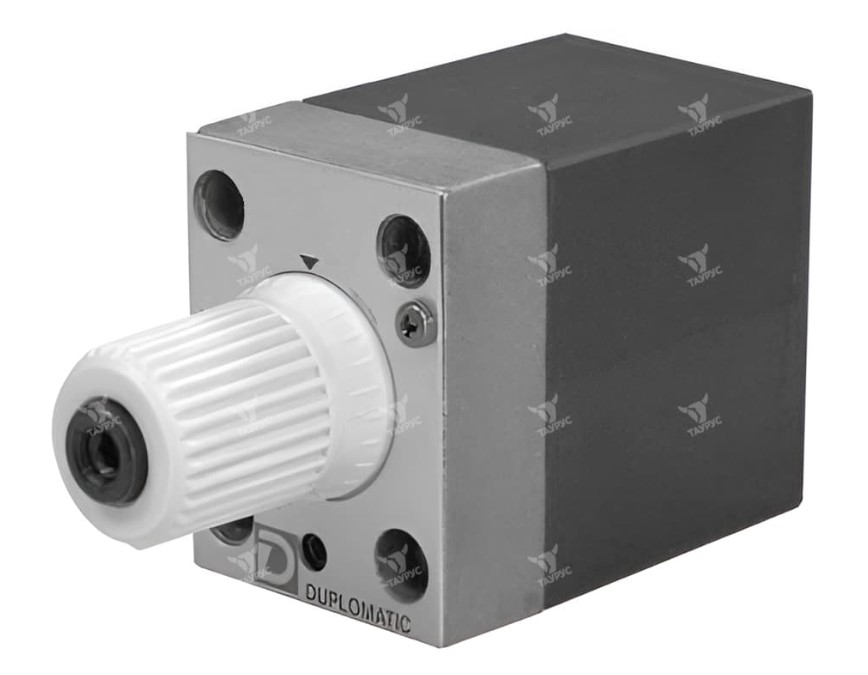

— Регуляторы расхода RPC1-30/CT/41, RPC1-30/M/P/10, RPC1-16/M/P/10 (а также и другие исполнения) являются регуляторами расхода скомпенсированным по давлению и температуре стыкового исполнения (установка на плите). Имеется семь вариантов клапана RPC1* с различными диапазонами регулирования расхода от 0,5 л/мин до 30 л/мин.

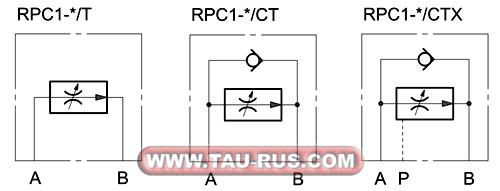

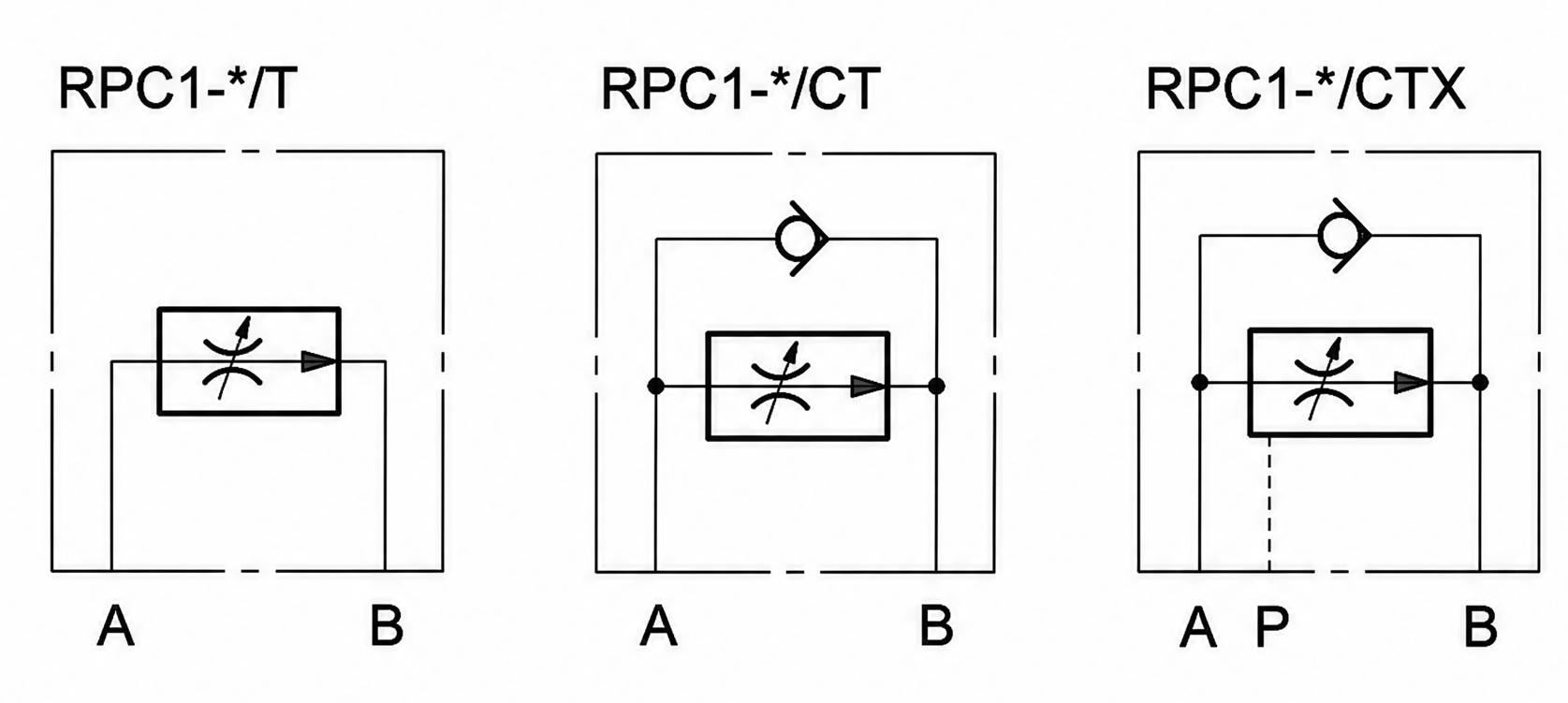

Гидросхемы дросселей RPC1-*
|
Структура условного обозначения дросселей RPC1-*
| RPC1 | - | 30 | / | CT | X | / | M | / | 41 | ||
|
41 = серия
|
|||||||||||
|
|||||||||||
|
M = однооборотная регулировочная ручка (пропустить для варианта с трёхоборотной регулировкой)
|
|||||||||||
|
|
|||||||||||
|
X = с отверстием P устройства сглаживания скачков; только для варианта с обратным клапаном (пропустить, если не требуется)
|
|||||||||||
|
|
|||||||||||
|
C = встроенный обратный клапан (пропустить если не требуется)
T = компенсация температурных воздействий |
|||||||||||
|
|
|||||||||||
|
Значение регулируемого расхода (л/мин):
0,5, 1, 4, 10, 16, 22, 30 |
|||||||||||
|
|
|||||||||||
|
RPC1 = регулятор расхода CETOP 03
|
|||||||||||
Технические характеристики регуляторов расхода RPC1-*
| ПАРАМЕТРЫ | Дросель RPC1-30/T* | Дросель RPC1-30/CT* | |
| Максимальное рабочее давление | бар | 250 | |
| Давление открытия обратного клапана | бар | 0,5 | |
| Минимальная разность давления между A и B | бар | 10 | |
| Максимальный расход | л/мин | 30 | |
| Наличие обратного клапана | - | нет | есть |
| Диапазон температур рабочей жидкости | °C | -20...+70 | |
| Рекомендуемая вязкость рабочей жидкости | сСт | 25 | |
| Материал применяемых уплотнений | - | NBR | |
| Масса клапана не более | кг | 1,3 | |

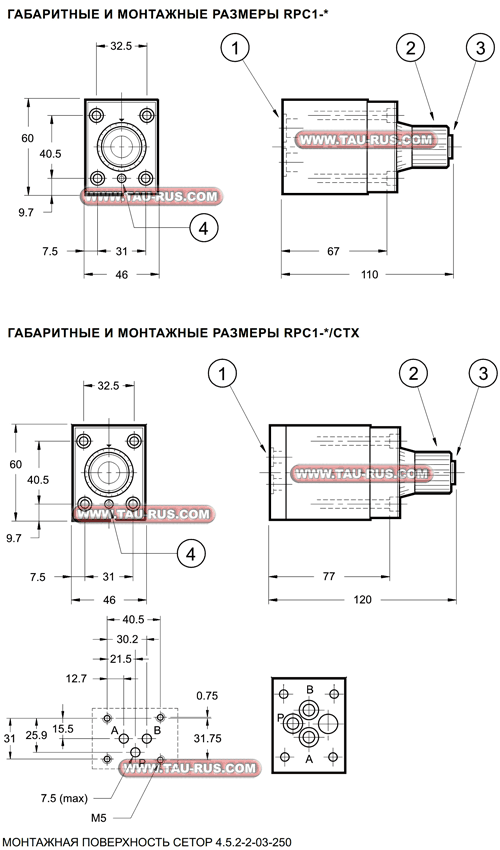

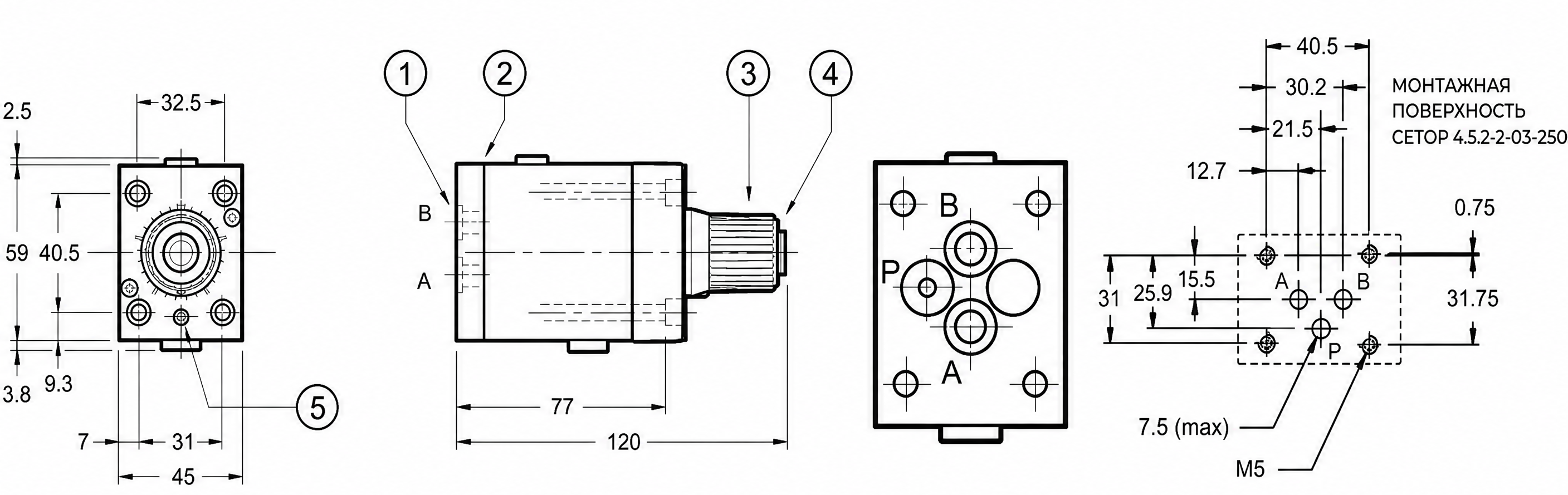

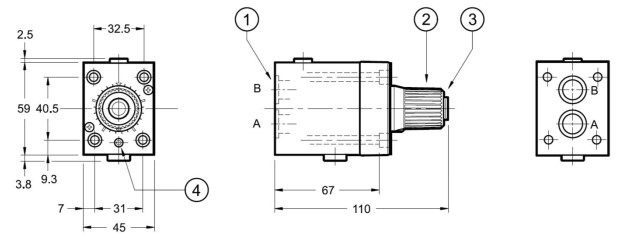

Габаритные и присоединительные размеры дросселей RPC1-*
|
1 (для RPC1-* ) = Монтажная поверхность с уплотнительными кольцами (OR): 2 шт. типа ORM-0140-20 1 (для RPC1-*/CTX*) = Промежуточная плита (код 0113388). Монтажная поверхность с уплотнительными кольцами (OR): 4 шт. типа OR-2037 2 = Ручка регулировки. Для увеличения расхода вращать против часовострелки. 3 = Указатель поворота ручки. 4 = Стопорный винт ручки. Крепление клапана RPC1-*: 4 винта М5х75. Крепление клапана RPC1-*/CTX*: 4 винта М5х85. |
Монтажные плиты для регуляторов расхода RPC1-*
| Клапан RPC1* | Клапаны RPC1* и RPC1-*/CTX* | |||
| Обозначение плиты | PMRPC-AI3G с задним расположением присоединительных отверстий | PMRPC-AL3G с боковым расположением присоединительных отверстий | PMMD-AI3G с задним расположением присоединительных отверстий при заглушеном отверстии Т | PMMD-AL3G с боковым расположением присоединительных отверстий при заглушеном отверстии Т |
| Размеры отверстий | 3/8 BSP | |||
Пример условного обозначения при заказе:
— RPC1-30/CT/41 - Дроссель 30л/мин (скомпенсированный по давлению и температуре) со встроенным обратным клапаном
— RPC1-30/M/P/10 - Регулятор расхода модульный монтаж, 250 Бар, 30л/мин
— RPC1-16/M/P/10 - Дроссель (скомпенсир. по давл. и темп - канал P)
— RPC1-K/M/T/10 - Модульная плита для регулятора расхода
— RPC1-K/M/P - Модульная плита для регулятора расхода
— RPC1-K/M/D/10 - Модульная плита для регулятора расхода
— PMRPC1-AL3G/10 - Плита для регуляторов расхода, А-В 3/8'', сбоку
