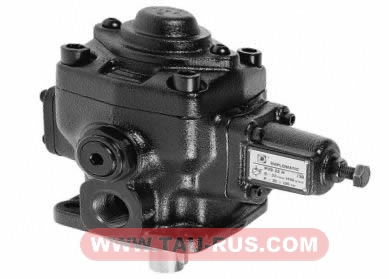

PVD - Пластинчатые насосы регулируемой производительности

Описание пластинчатых насосов PVD регулируемой производительности

Лопастные насосы PVD-9 (13, 17), PVD-22 (28, 35) и PVD-45 (56, 72), представляют собой насосы регулируемой производительности с механической стабилизацией давления.
Данные насосы дают возможность автоматической регулировки расхода в соответствии с потребностями гидросистемы. В результате потребление энергии снижается до уровня, адекватного реальной потребности на каждой фазе процесса.

Насос PVD имеет распределительные пластины с гидростатической осевой компенсацией, улучшающими объемный КПД насоса и снижающими износ его компонентов.

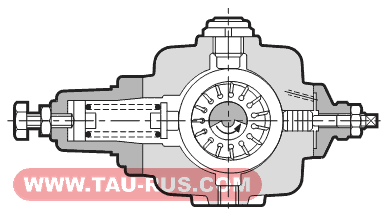

Стабилизация давления осуществляется за счет того, что статорное кольцо насосного агрегата удерживается в эксцентрическом положении регулируемой нагрузочной пружиной компенсатора давления.

Когда давление в напорной магистрали выравнивается с давлением, соответствующей установленной нагрузке пружины, статорное кольцо перемещается в сторону центра оси насоса (эксцентриситет уменьшается), за счет этого расход насоса снижается до уровня необходимого в данный момент системе.

Если потребность системы в рабочей жидкости равна нулю, насос подает масло только для компенсации возможных утечек или потерь на управление, таким образом поддерживается давление в системе постоянным.

Время срабатывания компенсатора очень мало, что позволяет не использовать перепускной клапан.

Также выпускаются варианты насоса с возможностью регулировки максимальной величины расхода PVD***Q.

Диапазон температур окружающей среды: -20°C ... +50°C. Диапазон температур рабочей жидкости: -10°C ... +70°C. Рекомендуемая вязкость рабочей жидкости: 25 ... 50 сСт. Минимальная вязкость: 16 сСт (при максимальной температуре сливаемой жидкости 70°C). Максимальная вязкость: 800 сСт (ограничивается только фазой пуска насоса). Максимальная степень загрязненности жидкости должна соответствовать классу чистоты 20/18/15 по ISO 4406:1999. Фильтр магистрали должен быть оснащен байпасным клапаном и, по возможности датчиком засорения.

Гидрохсема насоса PVD

Технические характеристики насосов PVD
(значения для минерального масла с вязкостью 36 сСт при 50°C)

• Насосы PVD до размера 35 можно устанавливать с любой ориентацией оми приводного вала. Остальные размеры насосов необходимо устанавливать в горизонтальном положении.
• Перед пуском насоса необходимо проверить соответствие направление вращения двигателя направлению указанному стрелкой на корпусе насоса.
• Перед первым пуском пластинчатого насоса необходимо обеспечить выход воздуха из напорной магистрали.
• Сечение магистрали всасывания необходимо выбирать таким образом, чтобы облегчить прохождение потока рабочей жидкости. Любые изгибы, сужения магистрали всасывания, а так же ее чрезмерная длина, ухудшают работу насоса.
• Дренажное отверстие необходимо соединить непосредственно с баком через отдельную от остальных дренажных магистралей трубу, выход которой расположен вдали от всасывающего отверстия, а ее положение обеспечивает выпуск масла на уровне ниже минимального уровня масла в баке, чтоб избежать образования пены.
• Пуск насоса, в особенности при низких температурах, необходимо производить без нагрузки.
• Стандартный вариант установки пластинчатых насосов PVD - над масляным баком.
  Погружать в рабочую жидкость всасывающее отверстие рекомендуется в случае систем с повышенными величинами расхода и давления.
• Соединение насосов с двигателем должно осуществляться с использованием муфты, рассчитанной на компенсацию любых осевых и радиальных смещений. Не допускается применение муфт, которые приводят к возникновению осевых или радиальных нагрузок на вал насоса PVD.
