Пневматические цилиндры
Пневмоцилиндры — предназначены для преобразования энергии сжатого воздуха в механическое движение. Они широко применяются в промышленности, автоматизации, машиностроении и других областях для выполнения линейных или вращательных движений. Пневмоцилиндры являются ключевыми элементами пневматических систем благодаря своей простоте, надежности и эффективности.

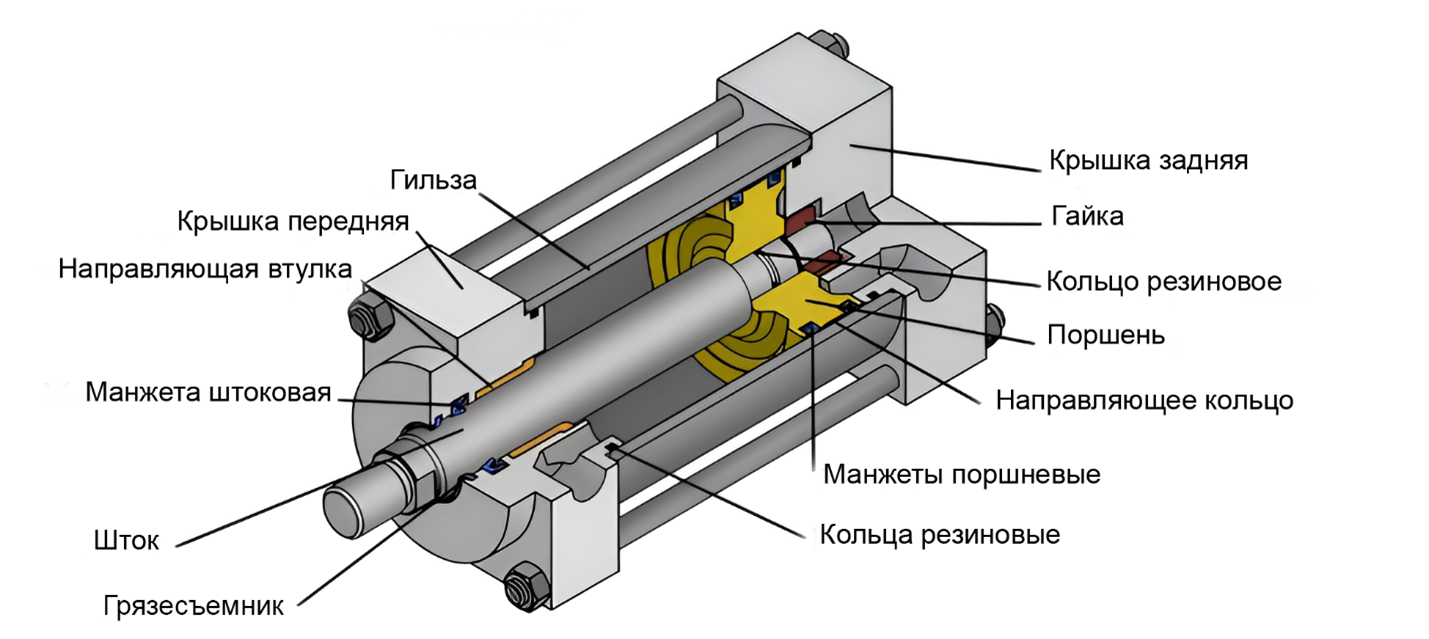

Рис. 1 Ключевые элементы конструкции пневмоцилиндра
Принцип работы
- Сжатый воздух подается в одну из камер цилиндра через пневматический порт.
- Под давлением воздуха поршень перемещается, что приводит к движению штока.
- Воздух из противоположной камеры выпускается через второй порт.
- Для обратного движения процесс повторяется в обратном порядке.
Типы пневматических цилиндров
1. Одностороннего действия:- Шток движется только в одном направлении под действием сжатого воздуха.
- Возврат в исходное положение осуществляется с помощью пружины.
2. Двустороннего действия:
- Шток движется в обоих направлениях под действием сжатого воздуха.
- Более универсальны и обеспечивают усилие на обоих ходах.
3. Телескопические:
- Имеют несколько ступеней штока, что позволяет увеличить длину хода.
4. Поворотные (пневмомоторы):
- Преобразуют энергию сжатого воздуха во вращательное движение.
Крепление цилиндра может осуществляться разными способами: на удлиненных стяжках — для равномерного распределения нагрузки, на лапах — для жесткого монтажа, на переднем или заднем фланце — для фиксации одной из сторон, на проушине — для подвижного шарнирного соединения, на резьбовой цапфе — для компактного и регулируемого крепления. Выбор зависит от нагрузок, условий эксплуатации и конструктивных требований.
Элементы крепления штока цилиндра включают шарнирную головку для подвижности и компенсации углов, муфту-компенсатор для устранения перекосов и вилкообразную головку для жесткого, но подвижного соединения. Они обеспечивают надежность, гибкость и долговечность работы цилиндра.
Схематическое обозначение пневмоцилиндров
|

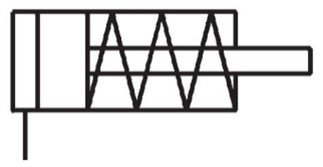

Схема пневмоцилиндра одностороннего действия, с передней возвратной пружиной |
|

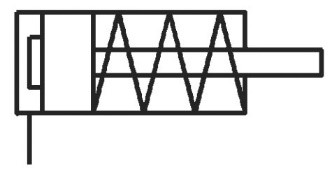

Схема пневмоцилиндра одностороннего действия, с передней возвратной пружиной, с нерегулируемым демпфированием |
|
Схема пневмоцилиндра одностороннего действия, с передней возвратной пружиной, магнитного, с нерегулируемым демпфированием |
|
Схема пневмоцилиндра двустороннего действия, со встроенным демпфированием |
|
Схема пневмоцилиндра двустороннего действия, с регулируемым демпфированием в обе стороны |
|
Схема пневмоцилиндра двустороннего действия, магнитного |
|
Схема пневмоцилиндра двустороннего действия, магнитного, со встроенным демпфированием |
|
Схема пневмоцилиндра двустороннего действия, магнитного, с регулируемым демпфированием в обе стороны |
|

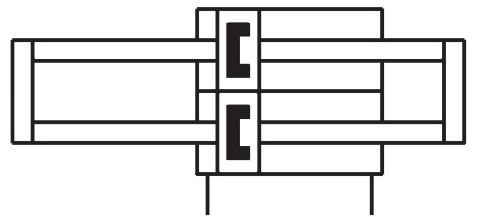

Схема сдвоенного двустороннего цилиндра, с проходным штоком, магнитного |
|
Схема цилиндра-тандема, магнитного, двухсекционного, со встроенным демпфированием |
