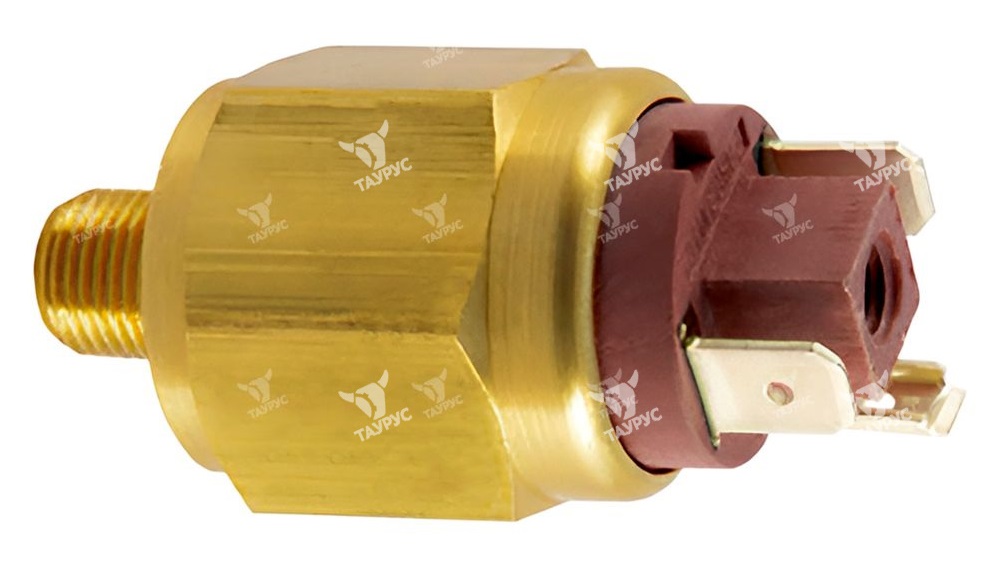

Описание реле давления PMN
Мембранные настраиваемые реле давления PMN предназначены для контроля давления в системах смазки. Реле имеют шестигранный корпус, непроницаемую мембрану, серебряные контакты, регулировочную пружину. Для защиты контактов и внутренних устройств от грязи и пыли целесообразно использовать защитный колпачок типа CAP1/CP-1.
При отсутствии давления электрические контакты находятся в положении НО или НЗ. Давление срабатывания регулируется маленькой отвёрткой, устанавливая поджатие пружины. Не нужно прилагать больших усилий к отвёртке, так как можно сорвать резьбу в корпусе и повредить пружину.

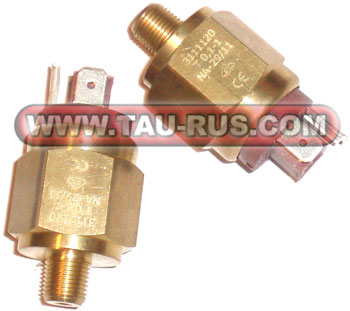

49.061.1 (PMN-10A) - Реле давления НО, настраиваемое (1-10бар), G1/8'' кон.

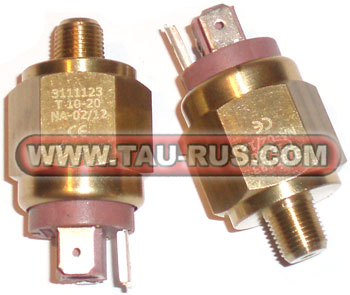

49.061.2 (PMN-20A) - Реле давления НО, настраиваемое (10-20 Бар), 1/8 кон.
Основные параметры реле давления PMN
|
Код заказа |
Значение |
||
|
Тип Н.О./Н.З. |
Диапазон, бар |
L, мм |
|
|
Реле давления 49.061.0 |
PMN-1A (Н.О.) |
0,1...1 |
40 |
|
Реле давления 49.061.1 |
PMN-10A (Н.О.) |
1...10 |
40 |
|
Реле давления 49.061.2 |
PMN-20A (Н.О.) |
10...20 |
40 |
|
Реле давления 49.061.3 |
PMN-50A (Н.О.) |
20...50 |
40 |
|
Реле давления 49.061.5 |
PMN-150A (Н.О.) |
30...150 |
47 |
|
Реле давления 49.061.6 |
PMN-250A (Н.О.) |
100...250 |
47 |
|
Реле давления 49.062.0 |
PMN-1C (Н.З.) |
0,1...1 |
40 |
|
Реле давления 49.062.1 |
PMN-10C (Н.З.) |
1...10 |
40 |
|
Реле давления 49.062.2 |
PMN-20C (Н.З.) |
10...20 |
40 |
|
Реле давления 49.062.3 |
PMN-50C (Н.З.) |
20...50 |
40 |
|
Реле давления 49.062.5 |
PMN-150C (Н.З.) |
50...150 |
47 |
|
Реле давления 49.062.6 |
PMN-250C (Н.З.) |
100...250 |
47 |
Электрические и мех. параметры:
Напряжение: 220В 50Гц; 250 В пост. ток.
Мощность: 100 Вт.
Сила тока: 0,5 А - резистивная нагрузка; 0,25 А - индуктивная нагрузка.
Максимальное число тактов: 200 в минуту.
Пробой изоляции: 1500 В.

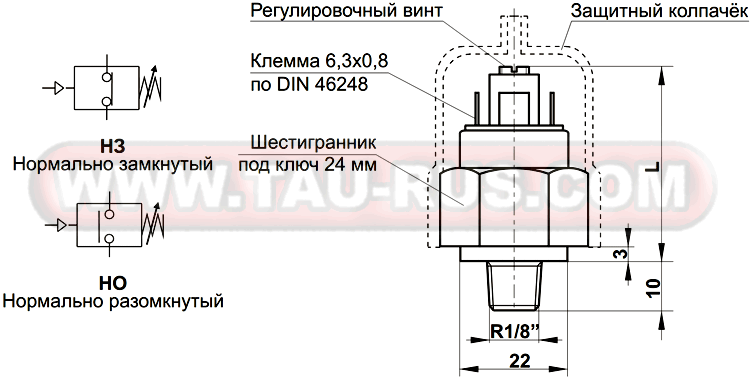

Устройство и типы реле давления PMN
