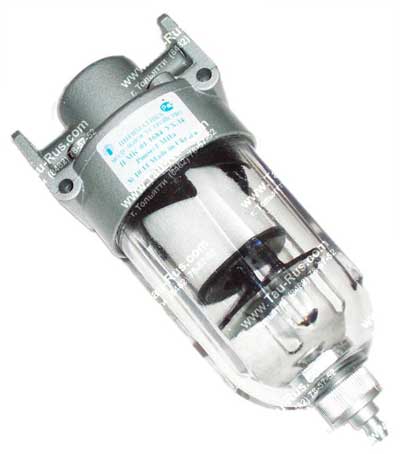

Фильтр-осушитель П-МК 02.16, П-МК02.10, П-МК02.06М, П-МК02.25

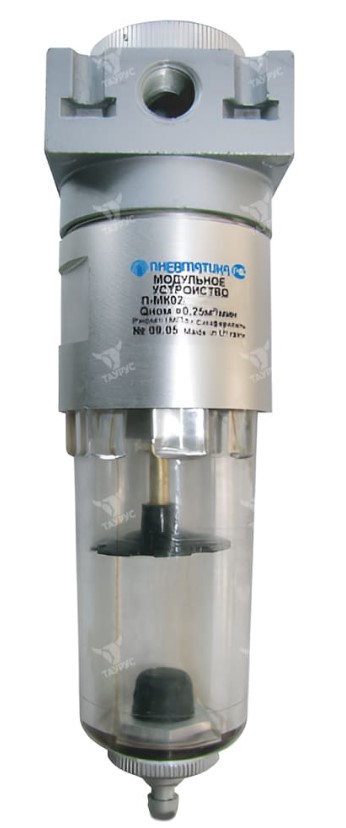

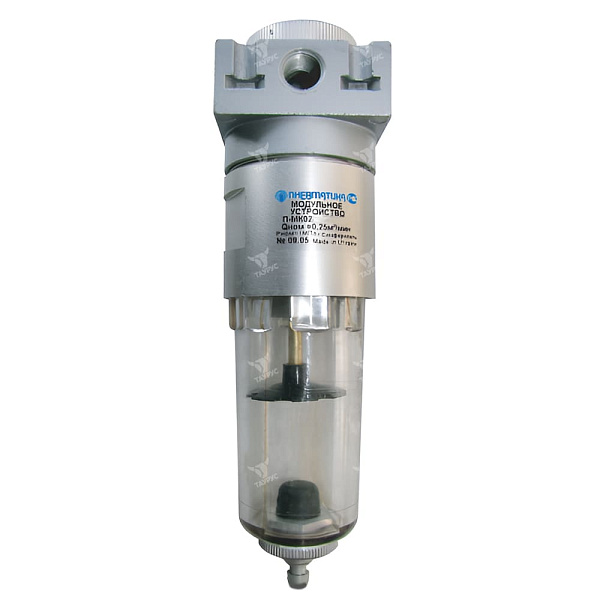

Фильтр-осушитель П-МК02

Фильтры-осушители П-МК 02.16, П-МК02.10, П-МК02.06М (никелевый фильтр), П-МК02.25 предназначены для осушки сжатого воздуха (примечание: понижает точку росы на 10 ° C).

Устройства модульные П-МК-02 применяются в пневматических системах при давлении от 0,2 до 1,0 МПа. Вибропрочность и виброустойчивость фильтров-влагоотдлетелей соответствует 2-ой степени жесткости по ГОСТ 28988-91.

Таблица присоединительных размеров П-МК 02

Обозначение устройства	Диаметр присоединительных отверстий
П-МК 02-0663, П-МК 02-0683 П-МК 02-0664, П-МК 02-0684	G 1/4 K 1/4"
П-МК 02-1063, П-МК 02-1083 П-МК 02-1064, П-МК 02-1084	G 3/8 K 3/8"
П-МК 02-1663, П-МК 02-1683 П-МК 02-1664, П-МК 02-1684	G 1/2 K 1/2"
П-МК 02-1668, П-МК 02-1688	18,3 мм
П-МК 02-2563, П-МК 02-2583 П-МК 02-2564, П-МК 02-2584	G 1 K 1"

Структура условного обозначения фильтра-осушителя П-МК02

Устройство модульное П-МК 02	.	16	8	4	УХЛ 4
					Климатическое исполнение ГОСТ 15150 (УХЛ, О)

				Вид присоединительных отверстий: 4 - коническая резьба и полуавтоматическое удаление конденсата; 8 - гладкое отверстие и полуавтоматическое удаление конденсата; 3 - трубная цилиндрическая резьба и полуавтоматическое удаление конденсата

			Класс загрязненности сжатого воздуха на выходе (4; 6; 8)

		Величина условного прохода (6; 10; 16; 25) мм

Условное обозначение модульного устройства (фильтр-осушитель)

Технические характеристики фильтров-осушителей П-МК02

Параметр	Типоразмеры
Параметр	П-МК2.064	П-МК2.066	П-МК2.068	П-МК2.104	П-МК2.106	П-МК2.108	П-МК2.164	П-МК2.166	П-МК2.168	П-МК2.254	П-МК2.256	П-МК2.258
Номинальное / минимальное давление, МПа	1,0 / 0,2
Условный проход, мм	6			10			16			25
Максимальный расход воздуха при давлении на входе 0,63 МПа, м³/мин	0,18	0,20	0,25	0,88	1,0	1,25	1,40	1,60	2,0	3,5	4,0	5,0
Абсолютная тонкость фильтрации, мкм	5	5	5	5	5	5	5	5	5	5	5	5
Пропускная способность Кv, м³/час, не менее	0,21	0,24	0,30	1,26	1,44	1,80	1,75	2,0	2,5	5,6	6,4	8,0
Степень влагоотделения, %	-
Класс загрязненности сжатого воздуха на входе / выходе	0,21	0,24	0,30	1,26	1,44	1,80	1,75	2,0	2,5	5,6	6,4	8,0
Полезная вместимость резервуара (для устройств с полуавтоматическим удалением конденсата), см³	25			70						200

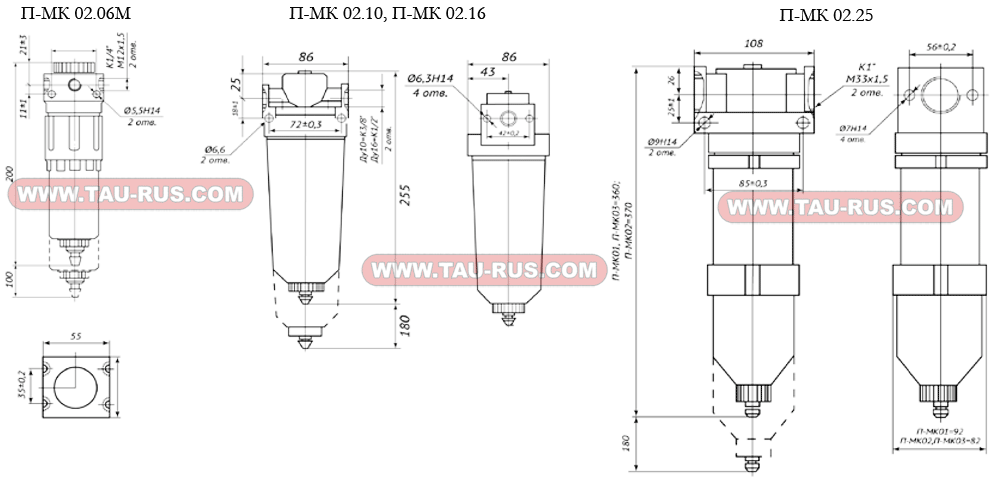

Размеры фильтра-осушителя ПМК-02


Посмотреть таблицу габаритных и присоединительных размеров модульных устройств П-МК

При заказе фильров-осушителей (устройств модульных) П-МК02 наиболее часто используются следующие обозначения:

     Фильтр осушитель П-МК 02.1064, П-МК 02.1084, П-МК 02.10х6
     Фильтр осушитель П-МК 02.1664, П-МК 02.1684, П-МК 02.16х6
     Фильтр осушитель П-МК 02.2564, П-МК 02.2584, П-МК 02.25х6
