Описание маслораспылителей П-М
Маслораспылители П-М10; П-М16; П-М25 с условным проходом 10, 16 и 25 мм предназначены для введения в поток сжатого воздуха распыленного масла с целью смазывания трущихся поверхностей подвижных деталей в пневматических приводах и системах промышленного оборудования.
Маслораспылители рассчитаны для работы на сжатом воздухе давлением до 1.0 МПа, очищенном не грубее 10 класса по ГОСТ 17433.
Климатическое исполнение УХЛ, категория размещение 4 по ГОСТ 15150. Положение маслораспылителя П-М при установке должно быть вертикальным, отклонение по вертикали не более 5 град., стрелка на корпусе блока должна совпадать с направлением движения воздушного потока.

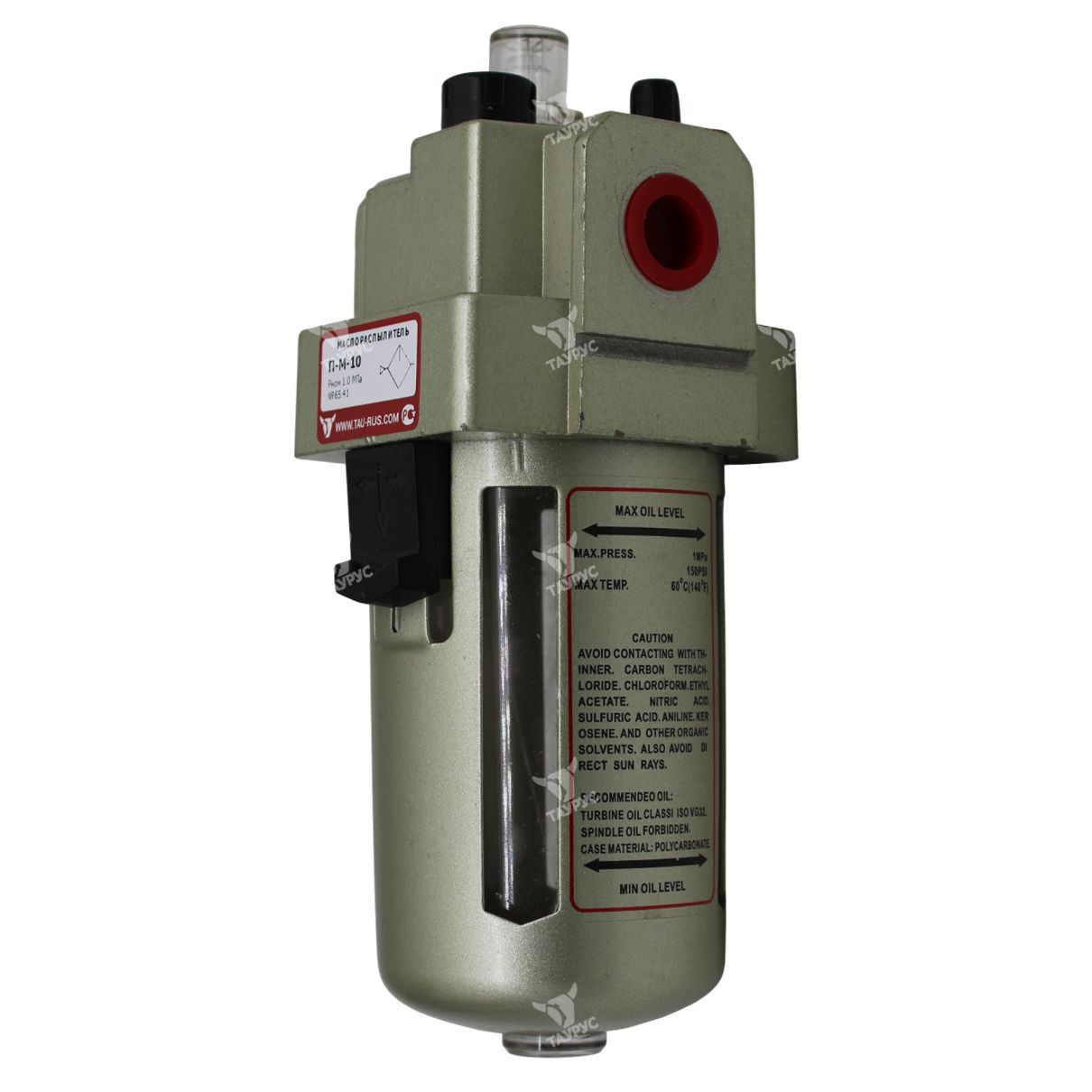

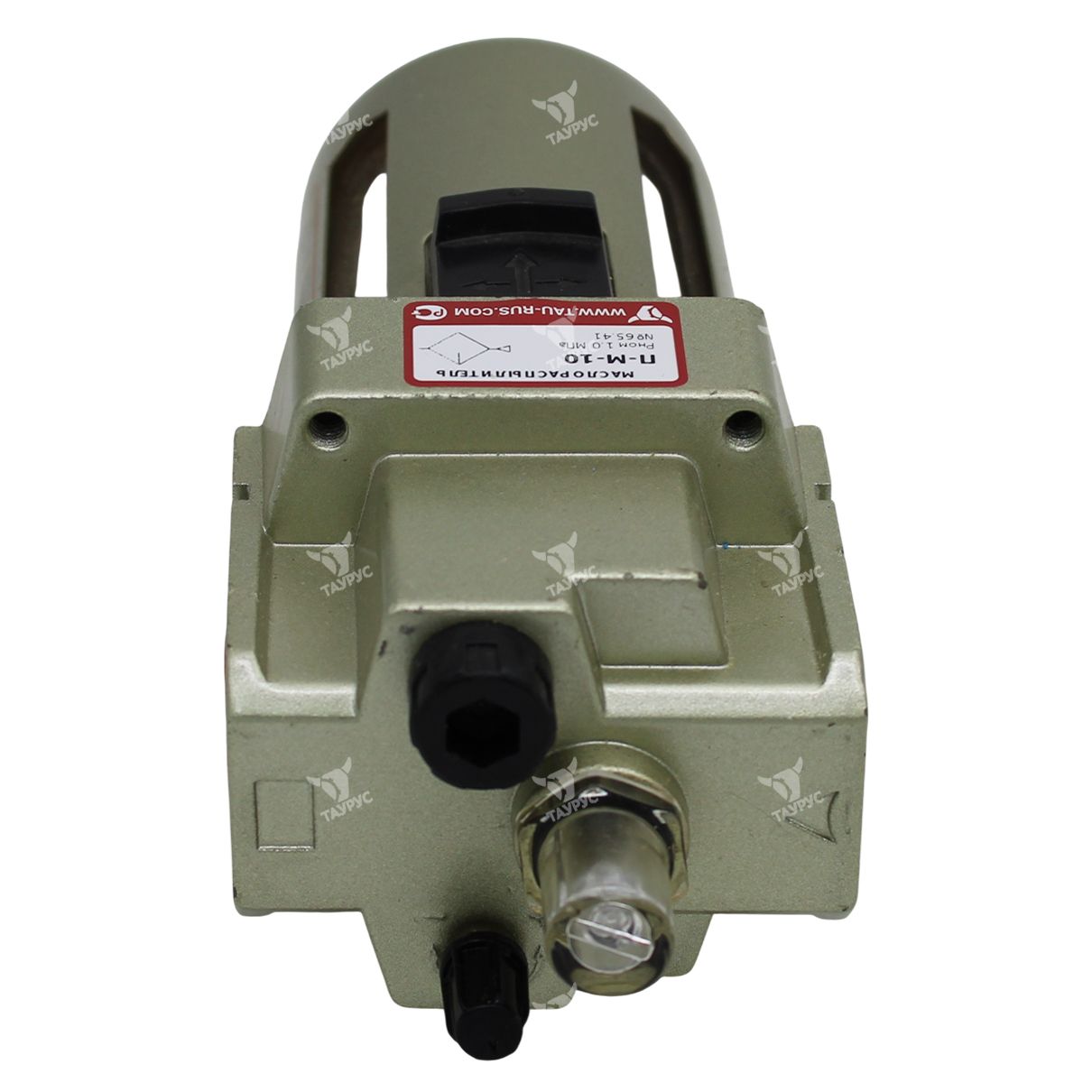

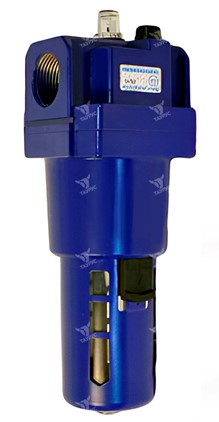

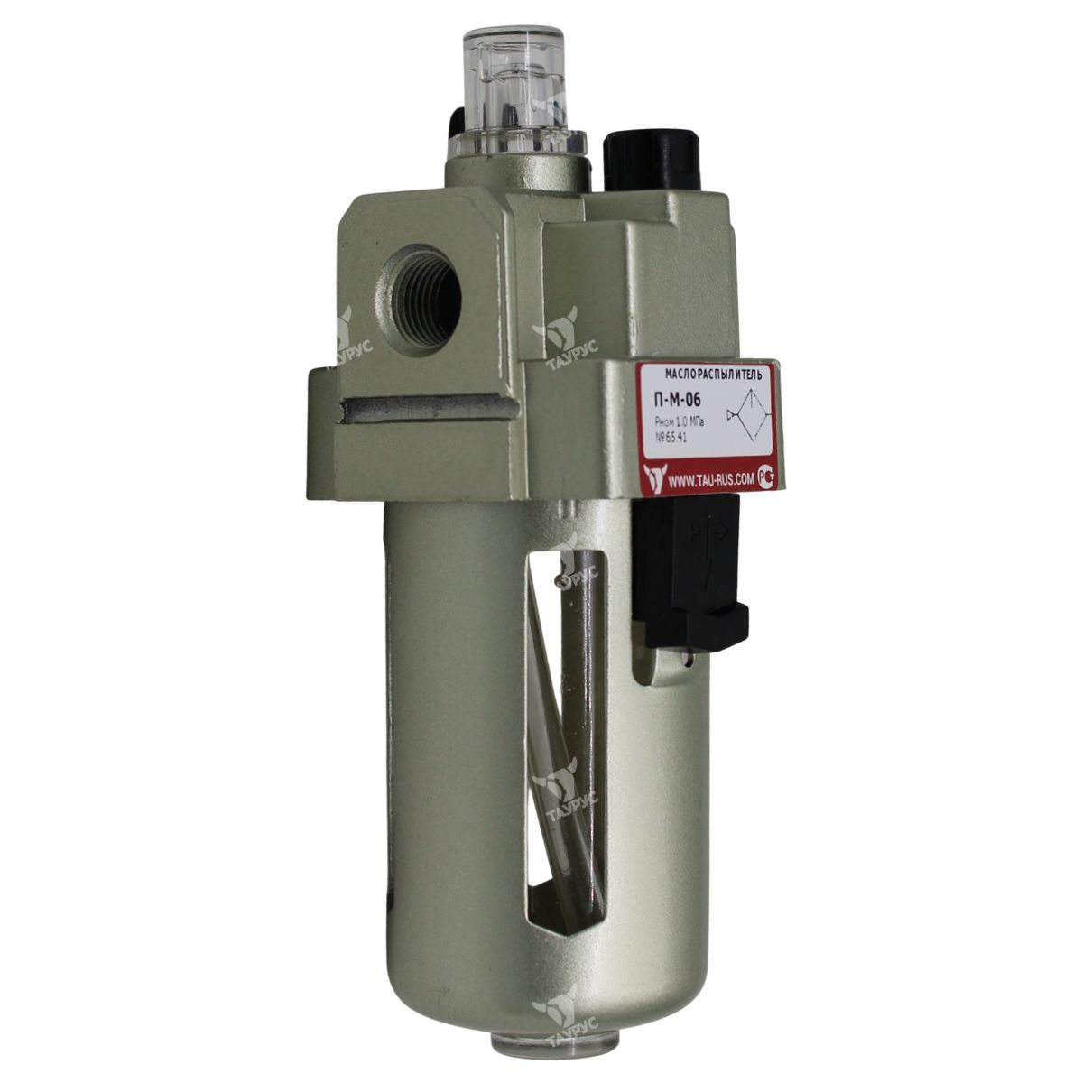

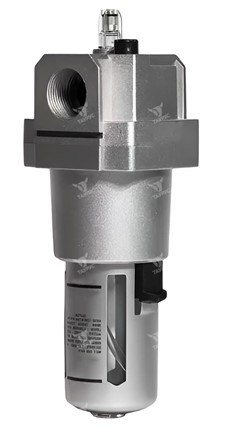

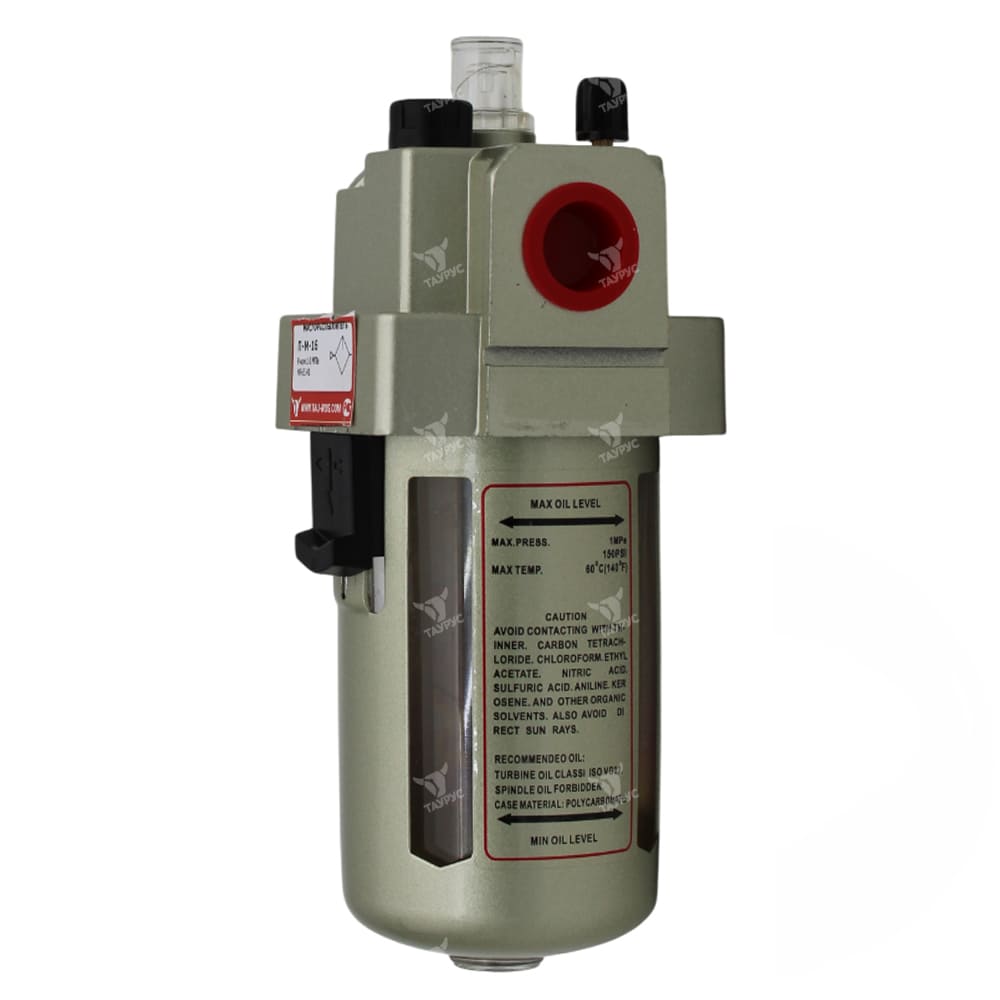

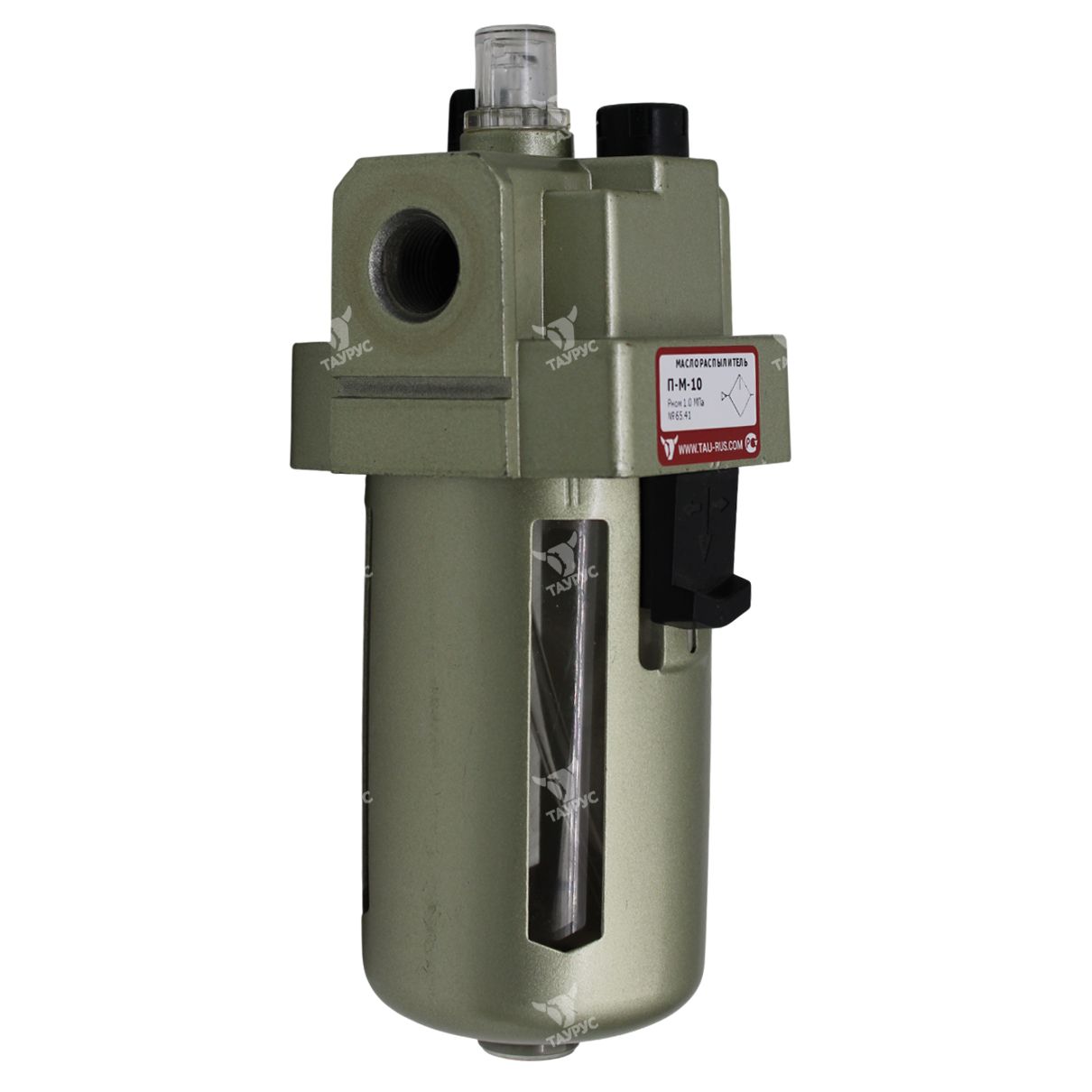

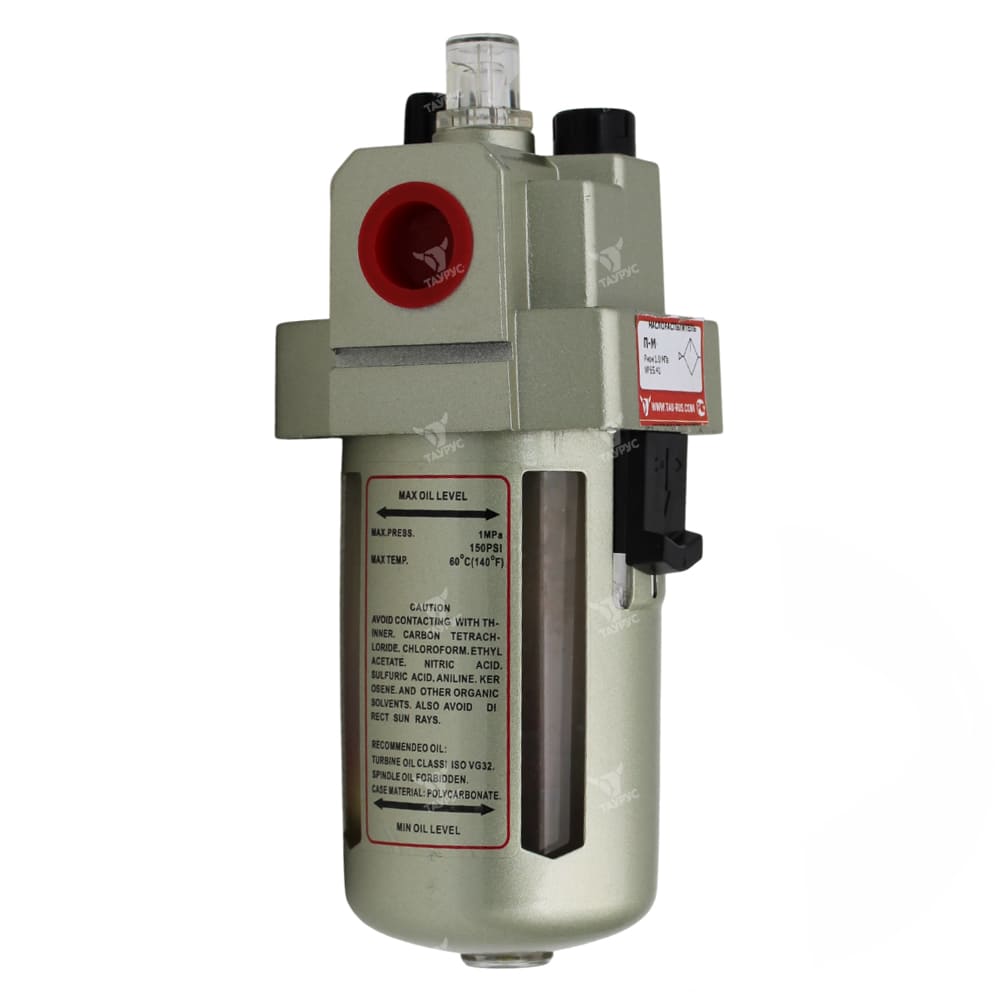

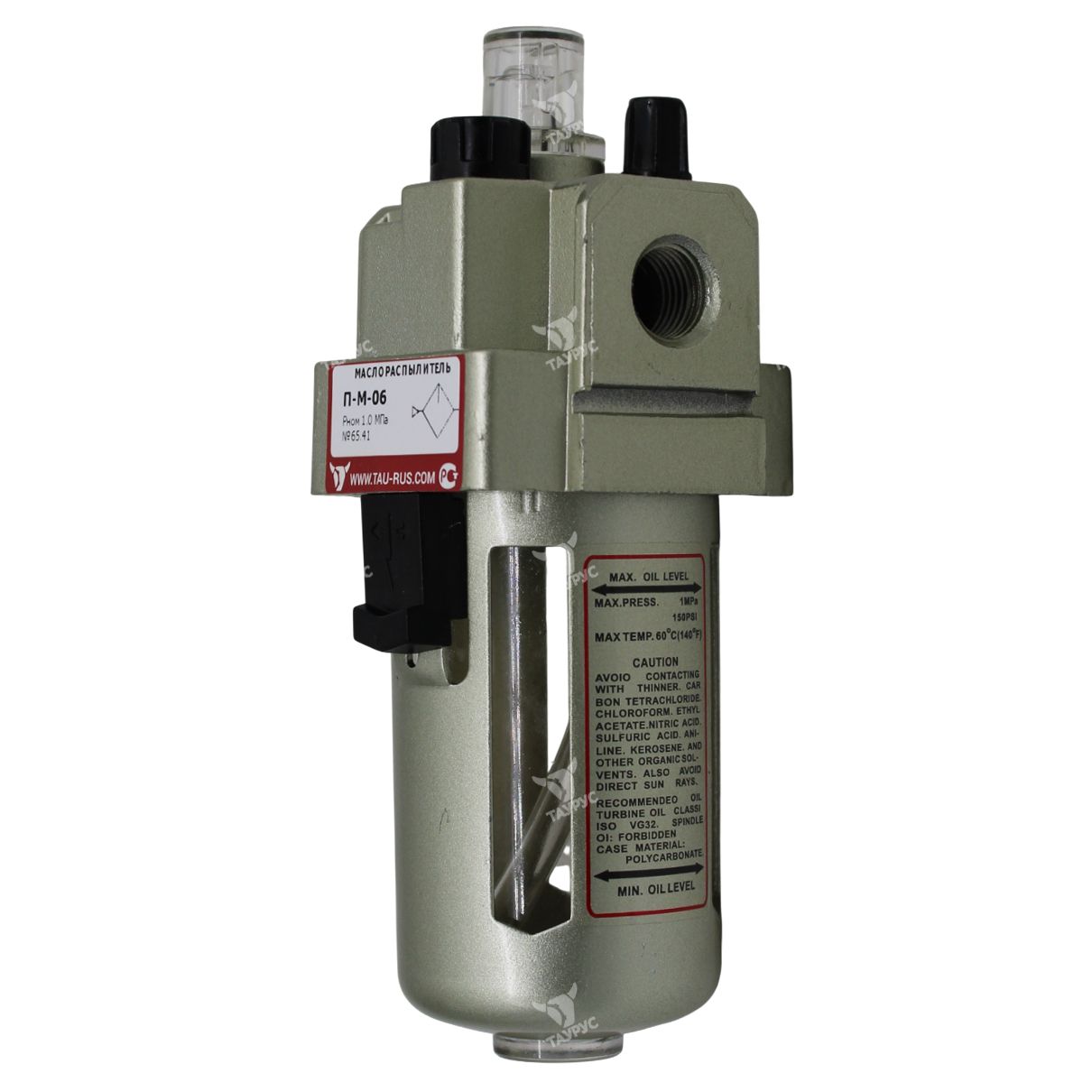

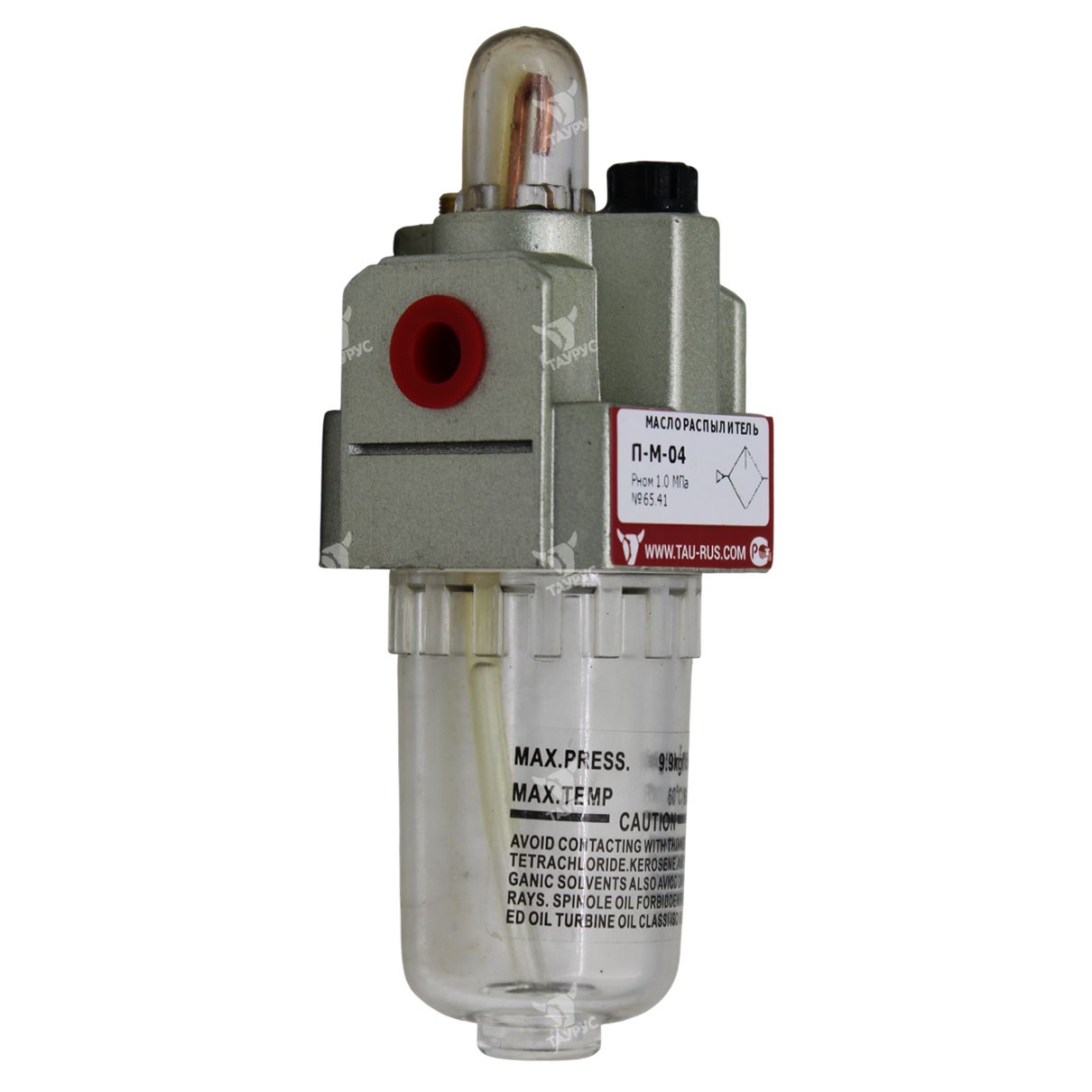

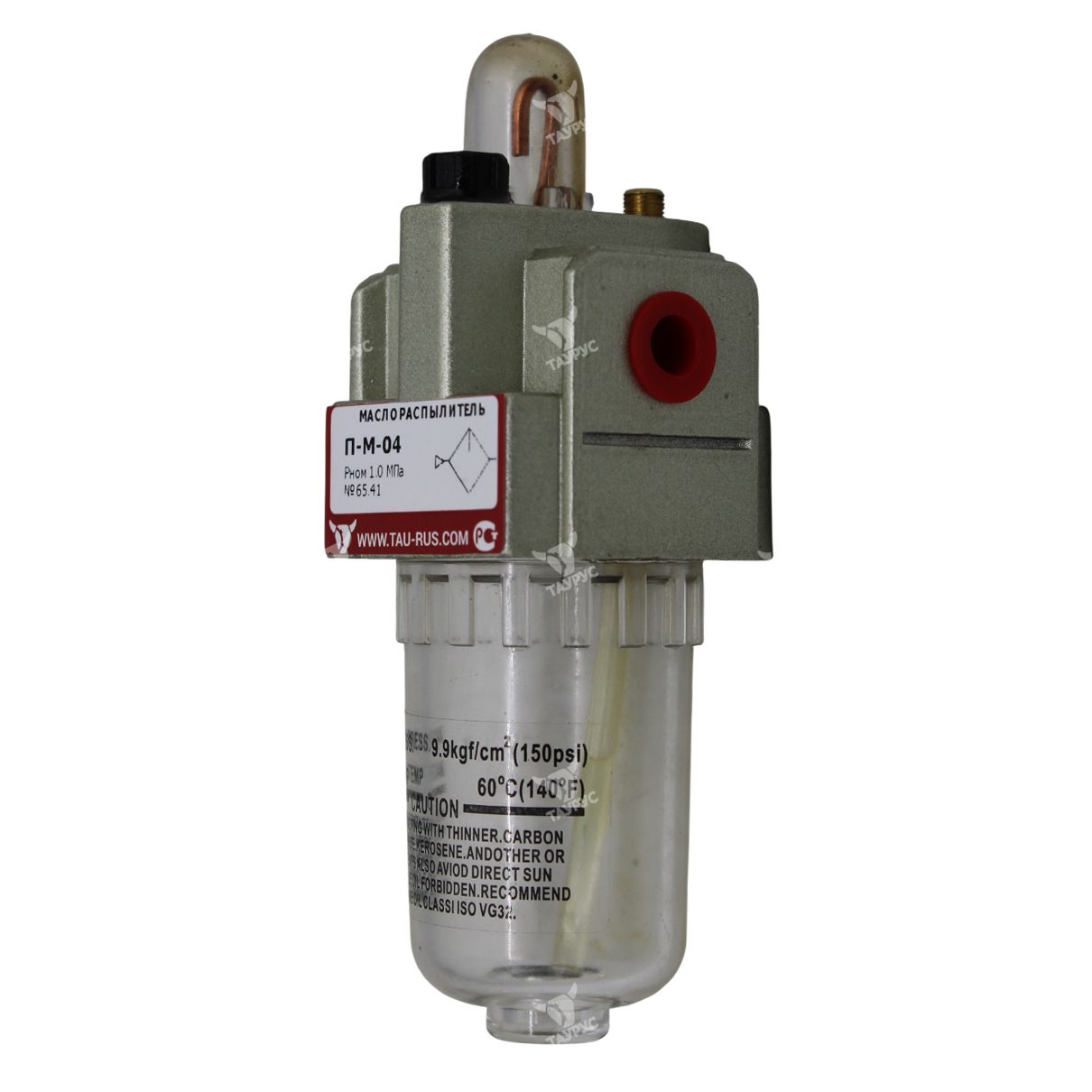

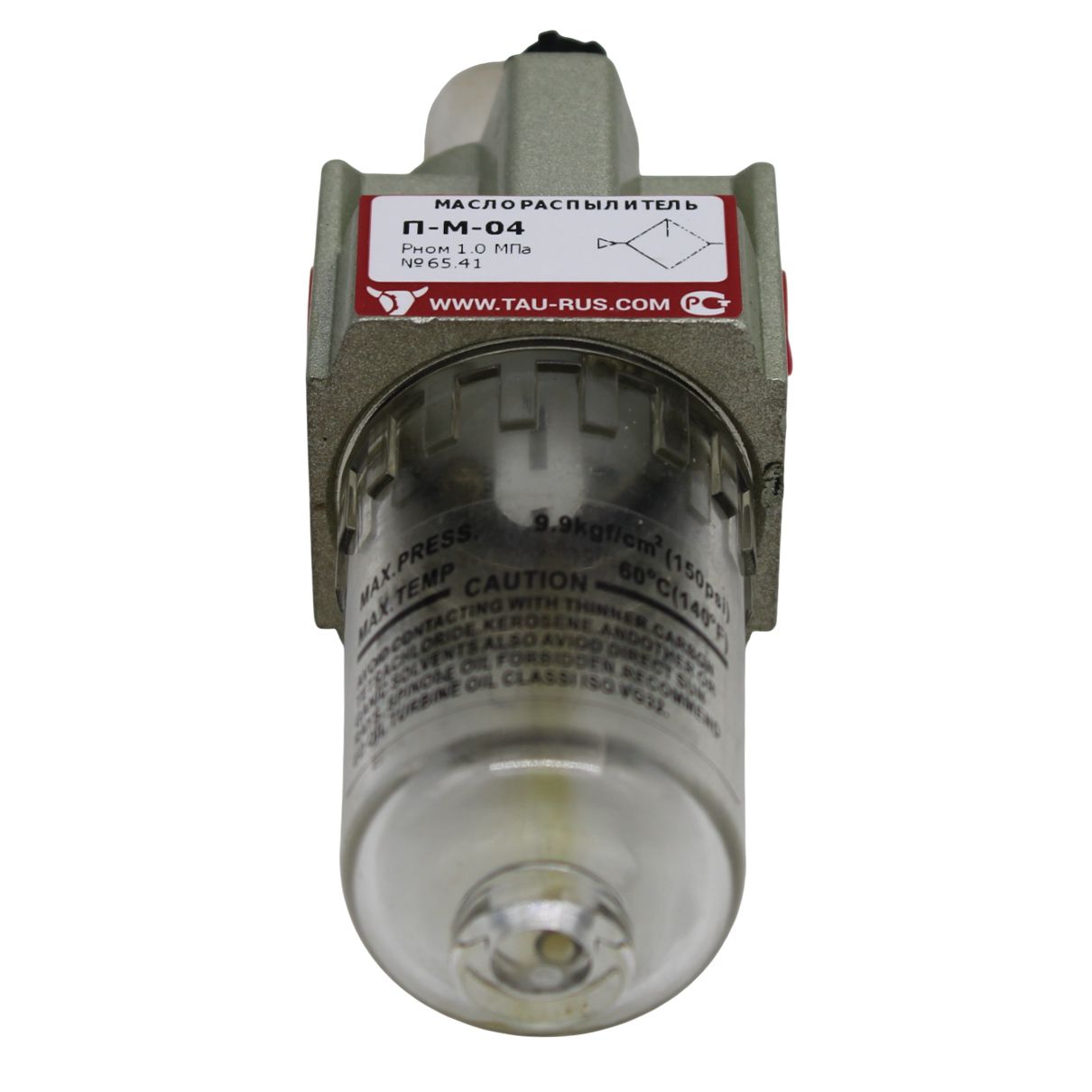

Мы поставляем маслораспылители П-М двух производителей: П-М (ТАУРУС) - серебристые; П-М (ПНЕВМОАППАРАТ) - синие.
Структура условного обозначения маслораспылителя П-М
|
1 |
- |
2 |
- |
3 |
4 |
5 |
|
П-М |
16 |
2 |
УХЛ |
4 |
| 1 | Условное обозначение изделия маслораспылителя | П-М |
| 2 | Условный проход, мм |
10 мм 16 мм 25 мм |
| 3 | Вид присоединительной резьбы |
1 - коническая дюймовая резьба по ГОСТ 6111-52; 2 - трубная резьба по ГОСТ 6357-81 |
| 4 | Климатическое исполнение ГОСТ 15150 | УХЛ, О |
| 5 | Категория размещения | 4 |
Технические характеристики маслораспылителя П-М
|
Параметры |
Типоразмер |
||||
|
П-М-04 |
П-М-06 |
П-М-10 |
П-М-16 |
П-М-25 |
|
|
Условный проход, мм |
4 |
6 |
10 |
16 |
25 |
|
Присоединение пневмолиний, дюйм |
G 1/8 |
G 1/4
|
G 3/8
|
G 1/2
|
G 1
|
|
Номинальное давление, МПа |
1.0 |
||||
|
Потеря давления при максимальном расходе, МПа, не более |
0.025 |
0.035 |
|||
|
Расход воздуха при давлении на входе 0,63 МПа, м3/мин:
-максимальный, не менее
-минимальный, не более |
|
||||
|
0.8 |
1.7 |
5.0 |
7.0 |
10.0 |
|
|
0.16 |
|||||
|
Подача масла кап./мин: -при минимальном расходе воздуха, не менее
- минимальная, не более
- максимальная, не менее |
2
|
||||
|
0.15 |
0.25 |
0.5 |
2.0 |
||
|
8 |
10 |
20 |
50 |
||
|
Полезная вместимость резервуара, см3, не менее |
15 |
30 |
50 |
190 |
|

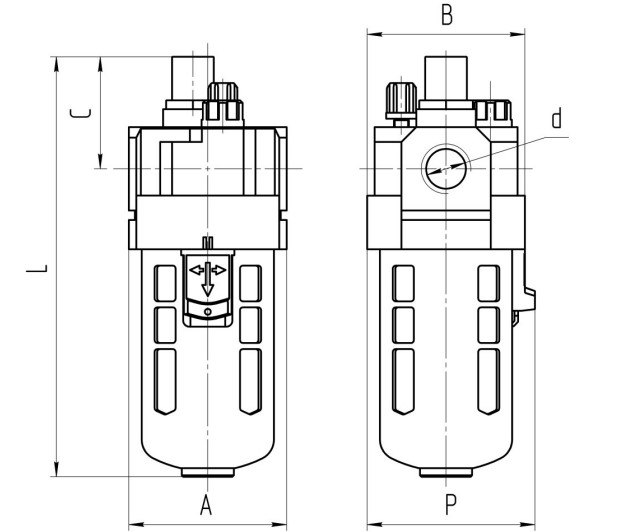

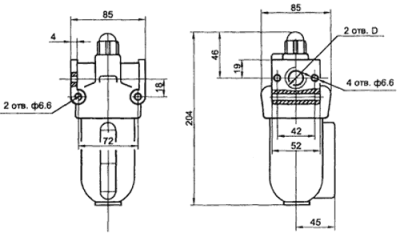

Габаритные и присоединительные размеры маслораспылителей П-М
|
Обозначение |
Размеры, мм |
|||||
|
d |
A |
B |
C |
P |
L |
|
|
П-М-04 |
G 1/8’’ |
40 |
38 |
40 |
122 |
|
|
П-М-06 |
G 1/4’’ |
53 |
56 |
142 |
||
|
П-М-10 |
G 3/8’’ |
70 |
41 |
73 |
177 |
|
|
П-М-16 |
G 1/2’’ |
|||||
|
Обозначение |
Размеры, мм |
||||
|
d |
A |
D |
C |
L |
|
|
П-М-25 |
G 1’’ |
90 |
45 |
254 |
|
