Описание пневмодросселей с глушителем П-ДГ

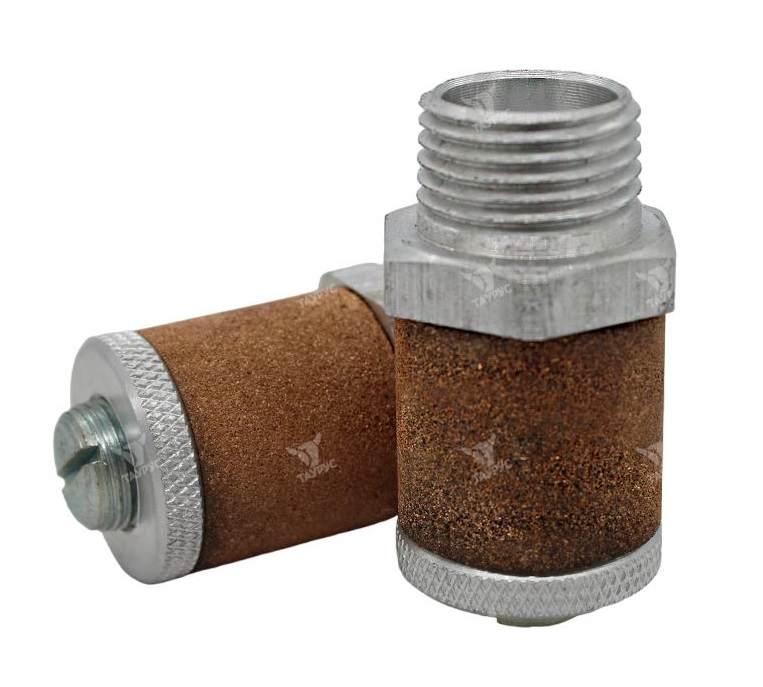

Пневмодроссель с глушителем П-ДГ 04, П-ДГ 06, П-ДГ 10, П-ДГ 16, П-ДГ 20, П-ДГ 25 применяется для настройки расхода сжатого воздуха и уменьшения уровня шума при выхлопе отработанного рабочего газа из пневматических приводов и пневматических систем в атмосферу.
Принцип работы пневмодросселя ПДГ
Конструкция пневмодросселя П-ДГ с глушителем приведена на рисунке выше. У штуцера 1 на одном конце имеется наружная присоединительная резьба (коническая или метрическая) и шестигранник под ключ, а на другом конце — сквозное отверстие с резьбой, в котором находится регулировочный винт 2 с коническим концом, перекрывающим, в зависимости от собственного положения, радиальные отверстия дросселя. Гайка 3, которая наворачивается на свободный конец регулировочного винта 2, служит для фиксации винта, а также для крепления стакана металлокерамического с проницаемыми порами 4, который охватывает штуцер и является шумопоглощающим элементом в конструкции пневмодросселя П-ДГ.
Структура условного обозначения дросселя П-ДГ
|
1 |
2 |
- |
3 |
- |
4 |
5 |
|
П-Д |
Г |
ХХ |
Х |
ХХХ Х |
| 1 | Тип устройства |
П-Д - Пневмодроссель |
| 2 | Наличие глушителя | Г - с глушителем |
| 3 | Условный проход, мм |
04 06 10 16 20 25 |
| 4 | Вид присоединительной резьбы |
если не указано - метрическая 2 - коническая по ГОСТ 6111-52 |
| 5 | Климатическое исполнение и категория размещения | УХЛ 4 |
Технические параметры дросселя (глушителя) П-ДГ-04, П-ДГ-06, ПДГ-10, ПДГ-16, П-ДГ-20, П-ДГ-25
|
Параметры дросселя П-ДМ |
Значения для типоразмеров |
|||||
|
П-ДГ04 |
П-ДГ06 |
П-ДГ10 |
П-ДГ16 |
П-ДГ20 |
П-ДГ25 |
|
|
Условный проход, мм |
4 |
6 |
10 |
16 |
20 |
25 |
|
Номинальное давление, МПа |
1,0 |
|||||
|
Пропускная способность при полностью открытом дросселе не менее, м³/ч |
0,4 |
1,2 |
1,8 |
2,9 |
4,4 |
6,2 |
|
Снижение корректированного по характеристике А уровня звуковой мощности не менее, дБА |
15 |
|||||
|
Масса не более, кг |
0,02 |
0,035 |
0,055 |
0,1 |
0,16 |
0,25 |
Пример условного обозначения пневмоглушителя с дросселем, условным проходом Ду=6 мм, с конической резьбой по ГОСТ 6111-52, с пропускной способностью при полностью открытом дросселе 1,2 м³/ч, со снижением шума от выхлопа воздуха в атмосферу на менее 15 дБ, для районов с умеренным и холодным климатом, категория размещения 4: Пневмодроссель П-ДГ06-2 УХЛ4.
