Описание регуляторов расхода МПГ55-1*

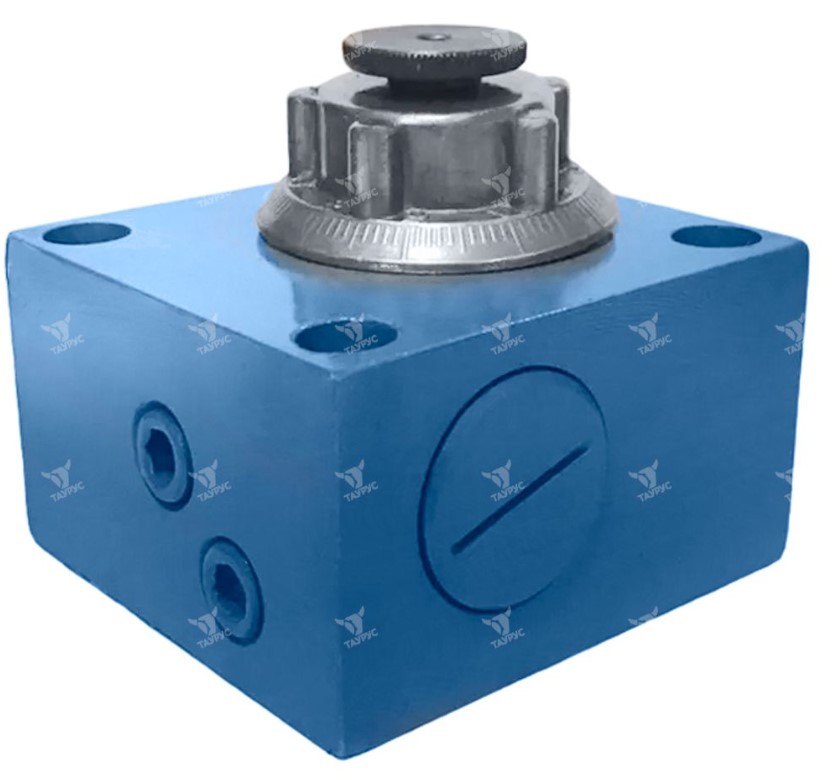

.jpg "Регуляторы расхода МПГ55-1..М (МПГ55-12М, МАПГ55-12М, МПГ55-14М, МБПГ55-14М, МПГ55-15М, МБПГ55-15М)")
Регуляторы потока М(А,Б)ПГ55-1М имеют предохранительный клапан для ограничения давления в рабочей магистрали соответственно 6,3, 10, 20 МПа в зависимости от исполнения.
Регуляторы потока МПГ 55-12, МПГ 55-14, МПГ 55-15 работают на минеральных маслах с тонкостью фильтрации 25 мкм, вязкостью 10-200 сСт при температуре масла от +10 до +70 °С и температуре окружающей среды от +1 до +40 °С.
|
Обозначение |
Ду, мм |
Ном. давление на входе, МПа |
Макс. давление на выходе, МПа |
Диапазон регулировки давления, МПа |
Ном. расход на входе, л/мин |
Ном. расход на выходе, л/мин |
Масса, кг |
| МПГ55-12(М) |
10 |
6,3 |
10, |
1,0-10,0 |
30,0 |
25,0 |
4,0 |
| МАПГ55-12М |
10,0 |
12,0 |
2,0-12,5 |
||||
| МБПГ 55-12(М) |
20,0 |
24,0 |
3,0-24,0 |
||||
| 2МДПГ 55-12(М) |
32,0 |
38,0 |
5,0-38,0 |
||||
| МПГ55-14М |
16 |
6,3 |
10,0 |
1,0-10,0 |
110,0 |
100,0 |
7,9 |
| МАПГ 55-14(М) |
10,0 |
12,5 |
2,0-12,5 |
||||
| МБПГ55-14М |
20,0 |
24,0 |
3,0-24,0 |
||||
| 2МДПГ55-14М |
32,0 |
38,0 |
5,0-38,0 |
7,9 |
|||
| МПГ 55-15М |
20 |
6,3 |
10,0 |
1,0-10,0 |
215,0 |
200,0 |
16,4 |
| МАПГ55-15(М) |
10,0 |
12,5 |
2,0-12,5 |
||||
| МБПГ 55-15М |
20,0 |
24,0 |
3,0-24,0 |
||||
| 2МДПГ 55-15М |
32,0 |
38,0 |
5,0-38,0 |
17,4 |
Пример условного обозначения регулятора расхода рабочей жидкости с предохранительным клапаном, с условным проходом 10 мм, с номинальным давлением на входе 6,3 МПа, с диапазоном регулировки давления от 1 до 10 МПа, с номинальным расходом рабочей жидкости на входе/выходе 30/25 л/мин, для районов с умеренным и холодным климатом, категория размещения 4:
Регулятор расхода МПГ55-12 УХЛ4.
