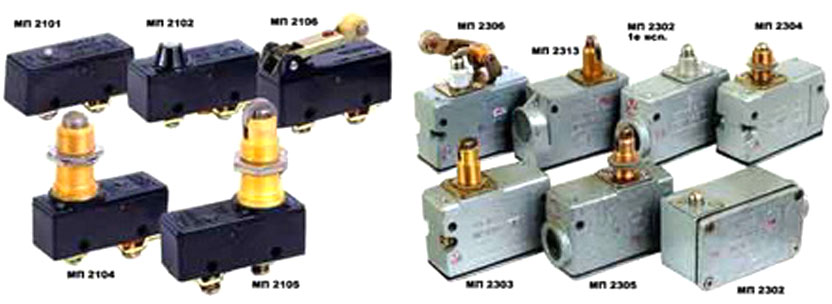

Микровыключатели МП2101Л, МП2102Л, МП2104Л, МП2105Л, МП2106Л, МП2107Л, МП2109Л, МП2202Л, МП2203Л, МП2204Л, МП2205Л, МП2206Л, МП2208Л, МП2302Л, МП2303Л, МП2304Л, МП2305Л, МП2306Л, МП2308Л, МП2313Л

Микровыключатели МП2101Л, МП2102Л, МП2104Л, МП2105Л, МП2106Л, МП2107Л, МП2109Л, МП2202Л, МП2203Л, МП2204Л, МП2205Л, МП2206Л, МП2208Л, МП2302Л, МП2303Л, МП2304Л, МП2305Л, МП2306Л, МП2308Л, МП2313Л предназначены для коммутации электрических цепей управления переменного тока частотой 50 (60) Гц напряжением от 24 до 660 В и постоянного тока напряжением от 24 до 440 В под воздействием управляющих упоров в определенных точках пути контролируемого объекта. Режим работы микровыключателей МП2000Л продолжительный и повторно-кратковременный с продолжительностью включения (ПВ) от 40 до 60%.
Микровыключатели МП2000Л соответствуют требованиям ТУ16-526.329-78, ГОСТ 9601-84, ГОСТ 24682-81.
Номинальные рабочие токи в таблице ниже указаны при условии коммутации одной цепи. При коммутации двух цепей нагрузки должны быть снижены вдвое.
Микровыключатели МП2000Л надежно контактируют при работе в цепях постоянного тока с напряжением 12 В и токе нагрузки 0,05 А. При этом количество отказов не превышает 60 на наработку 0,1 циклов ВО.
Микровыключатели МП2000Л изготовляются двухполюсными с одинарным разрывом цепи, с общей точкой электрической схемы, с одним замыкающим и одним размыкающим контактом или однополюсными с одним замыкающим или одним размыкающим контактом (подробнее см. таблицу ниже).

Типоисполнение	Количество полюсов	Сочетание контактов	Группа коммутационной износостойкости
Микровыключатель МП2ХХХЛ ХХХХ1А Микровыключатель МП2ХХХЛ ХХХХ2А Микровыключатель МП2ХХХЛ ХХХХ3А	2 1 1	1З+1Р 13 1Р	1
Микровыключатель МП2ХХХЛ ХХХХ1Б Микровыключатель МП2ХХХЛ ХХХХ2Б Микровыключатель МП2ХХХЛ ХХХХ3Б	2 1 1	1З+1Р 13 1Р	2

Условия эксплуатации:
номинальные значения климатических факторов: по ГОСТ 15543.1-89 и ГОСТ 15150-69;
высота над уровнем моря: не более 4300 м;
температура окружающей среды: для У2 от -40 до +40 °С, для Т2 от -10 до +45 °С, для УХЛ3 от -40 до +80 °С, для ТЗ от -10 до +45 °С;
относительная влажность: для У2 при температуре +20 °С - 80%, для Т2 при +27 °С - 90%, для УХЛ3 при +20 °С - 80%, для ТЗ при +27 °С - 80%;
тип атмосферы: II по ГОСТ 15150-69;
окружающая среда: невзрывоопасная, не содержащая агрессивных газов и паров в концентрациях, разрушающих покрытие металлов и изоляцию;
рабочее положение в пространстве: любое;
В части коррозионной активности атмосферы группа эксплуатации металлических деталей по ГОСТ 15150-69:3 - для климатических исполнений У, УХЛ; 1 - для климатического исполнения Т;
Действие механических факторов внешней среды соответствует группам условий эксплуатации по ГОСТ 17516.1-90E; М8 - для микровыключателей всех типов, кроме МП 2101Л, МП 2105Л, МП 2107Л, которые соответствуют М9;
По ударным нагрузкам микровыключатели соответствуют 1-й степени жесткости по ГОСТ 12.57.406-81;

Механические характеристики:
Контактные зажимы микровыключателей выдерживают без механических повреждений воздействие крутящего момента, равного 1,18 Н.
В зависимости от скорости перемещения управляющих упоров микровыключатели соответствуют группе 1 по ГОСТ 9601 84Е.
Электрическое сопротивление изоляции в холодном состоянии соответствует ряду 2 по ГОСТ 12434 93.
В течение 1 с микровыключатель выдерживает сквозной ток короткого замыкания 150 А.
Рабочие, дополнительные и дифференциальные ходы и усилия срабатывания микровыключателей приведены в таблице ниже.

Типоисполнение	Рабочий ход	Дополнительный ход	Дифференциальный ход	Усилие срабатывания, Н
Микровыключатель МП2101Л	0,4±0,2 мм	0,2 мм	0,07±0,05 мм	4±2,5
Микровыключатель МП2102Л		2,2 мм		4±2
Микровыключатель МП2104Л Микровыключатель МП2105Л		2,3 мм		4±2
Микровыключатель МП2106Л	2,2±0,3мм	2,5 мм	0,07±0,3мм	1,6±0,8
Микровыключатель МП2107Л Микровыключатель МП2109Л	0,4±0,3 мм	0,5 мм	0,08±0,05мм	7±1,5
Микровыключатель МП2202Л Микровыключатель МП2203Л Микровыключатель МП2204Л Микровыключатель МП2205Л	0,4±0,3мм	2,2 мм	0,07±0,05 мм	4±2
Микровыключатель МП2206Л Микровыключатель МП2208Л	(8±3)°	12 °	(30±1,5)'	3±2
Микровыключатель МП2302Л	0,7±0,5 мм	2,2 мм	Не более 0,4 мм	5±2
Микровыключатель МП2303Л Микровыключатель МП2304Л Микровыключатель МП2305Л	0,7±0,5 мм	2,2 мм	Не более 0,4 мм	6±2
Микровыключатель МП2306Л Микровыключатель МП2308Л	(6±3) °	12 °	(30±1,5)'	5±2
Микровыключатель МП2313Л	0,7±0,5 мм	2,2 мм	Не более 0,6 мм	5±2

Идентификационный код и параметры микровыключателей МП2000Л

Структура условного обозначения

МП

У2

1А

Число полюсов:
1 = 2 полюса (1 замыкающий и 1 размыкающий контакты);
2 = 1 полюс (замыкающий контакт);
3 = 1 полюс (размыкающий контакт).

Группа коммутационной износостойкости:
А = группа 1;
Б = группа 2.

Способ крепления микровыключателя на панели и присоединения монтажных проводов:
01, 03, 05, 07, 09, 11 = крепление винтами;
02, 04, 06, 08, 10, 12 = крепление пайкой.

У2 = климатическое исполнение и категория размещения (У,Т,УХЛ; 2,3).

Л = индекс модернизации.

Виды привода:
01 = толкатель;
03 = толкатель с роликом;
05 = толкатель с роликом или с шариком;
07 = рычаг с роликом.

Степень защити по ГОСТ 14255-69:
1 = IP00;
2 = IP40;
3 = IP54.

2 = номер серии.

МП = микровыключатель

Характеристики

Номинальное рабочее напряжение Номинальный рабочий ток	В А	Перем. ток	Пост. ток
		24; 40; 110; 220; 380; 660 2,5; 2; 1,6; 1; 0,4	24; 27; 110; 220; 440 1; 0,4; 0,25; 0,1
Ток номинальный тепловой	А	10
Ток наименьший рабочий	А	0,05
Коммутационная износостойкость микровыключателей при скорости перемещения управляющего упора (0,005±0,0003) м*с¹, частоте включений 1200 циклов включений - отключений в час и продолжительности включений (ПВ) 40; 60%, циклов, не менее:	для микровыключателей группы А: 1,610⁶ для микровыключателей группы Б: 0,610⁶
Виды климатических исполнений МП2000Л:	У2, Т2, УХЛ3, Т3 (ГОСТ15150)
Степени защиты:	IP00-"1"
Сечение проводника, подсоединяемого к контактному зажиму:	мм²	одного: 1-2,5 двух: 1,5

Примечание: микровыключатели МП2101 и МП2102 исполнения 03, 04 имеют климатическое исполнение УХЛ3, Т3.

Конструкция и принцип действия микровыключателей МП2000Л

Конструкция и принцип действия микровыключателей МП2101Л, МП2102Л, МП2104Л, МП2105Л, МП2106Л, МП2107Л, МП2109Л, МП2202Л, МП2203Л, МП2204Л, МП2205Л, МП2206Л, МП2208Л, МП2302Л, МП2303Л, МП2304Л, МП2305Л, МП2306Л, МП2308Л, МП2313Л

Микровыключатель МП2101Л является малогабаритным конечным выключателем открытого исполнения полумгновенного действия.

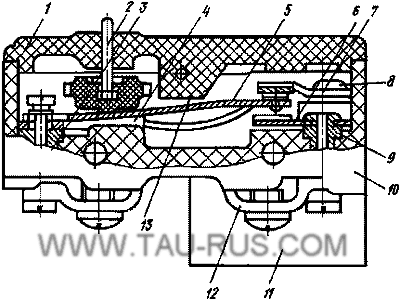

Микровыключатель (рисунок слева) состоит из пластмассового корпуса с закрепленными в нем с помощью развальцовки металлическими втулками; подвижных контактов - размыкающего (Р) и замыкающего (З); подвижного контакта, выполненного из пружинящего материала и закрепленного винтом совместно с вилкой на втулке; пережимного устройства и крышки, соединенной с корпусом штифтом.
Полный перечень элементов конструкции микровыключателя МП2101Л представлен ниже:
1 - крышка;
2 - толкатель;
3 - втулка;
4 - вилка;
5 - подвижный контакт;
6 - замыкающий контакт;
7 - размыкающий контакт;
8, 9 - металлические втулки;
10 - корпус;
11 - прокладка;
12 - выводные шинки;
13 - штифт.

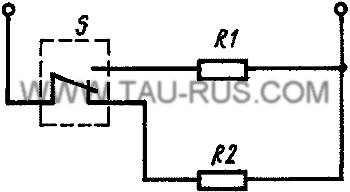

Схема включения нагрузки микровыключателей МП2000Л

Схема включения нагрузки (см. рисунок слева):
S - микровыключатель;
R1, R2 -нагрузки.

Классификация микровыключателей МП2000Л

Микровыключатели МП2000(Л) классифицируются по типоисполнениям в зависимости от вида привода, способа крепления на панели и монтажа проводников, степени защиты от воздействия окружающей среды, категории размещения и виду климатического исполнения согласно структуре условного обозначения и таблице ниже.

Типоисполнение	Степень защиты	Вид привода	Способ крепления на панели	Способ монтажа проводников	Обозначение исполнения по способу крепления на панели и монтажа проводников
Микровыключатель МП2101Л УХЛ3 Микровыключатель МП2101Л УХЛ3 экспорт Микровыключатель МП2101Л Т3 экспорт	IР00	Толкатель	Базовый	Винтами	03
				Пайкой	04
			Фронтальный винтами	Винтами	07
				Пайкой	08
Микровыключатель МП2102Л УХЛ3 Микровыключатель МП2102Л УХЛ3 экспорт Микровыключатель МП2102Л Т3 экспорт		Толкатель с увеличенным дополнительным ходом	Базовый	Винтами	03 07^*
				Пайкой	04 08^*
			Фронтальный винтами	Винтами	09 11^*
				Пайкой	10 12^*
Микровыключатель МП2104Л УХЛ3 Микровыключатель МП2104Л УХЛ3 экспорт Микровыключатель МП2104Л Т3			Базовый	Винтами	01
				Пайкой	02
Микровыключатель МП2105Л УХЛ3 Микровыключатель МП2105Л УХЛ3 экспорт Микровыключатель МП2105Л Т3 экспорт		Толкатель с продольным расположением ролика		Винтами	01
			Фронтальный винтами	Пайкой	02
		Толкатель с поперечным расположением ролика	Базовый	Винтами	03
				Пайкой	04
		Толкатель с шариком		Винтами	05
				Пайкой	06
Микровыключатель МП2106Л УХЛ3 Микровыключатель МП2106Л УХЛ3 экспорт Микровыключатель МП2106Л Т3 экспорт		С рычагом		Винтами	01
				Пайкой	02
Микровыключатель МП2107Л УХЛ3 Микровыключатель МП2107Л УХЛ3 экспорт Микровыключатель МП2107Л Т3 экспорт		С рычагом с роликом		Винтами	01
				Пайкой	02
Микровыключатель МП2109Л УХЛ3 Микровыключатель МП2109Л УХЛ3 экспорт Микровыключатель МП2109Л Т3 экспорт		Селективный инверсный		Винтами	01
				Пайкой	02
Микровыключатель МП2202Л УХЛ3 Микровыключатель МП2202Л УХЛ3 экспорт Микровыключатель МП2202Л Т3 экспорт	IР40	Толкатель с увеличенным дополнительным ходом	Комбинированный	Винтами	01
				Пайкой	02
			Торцевой	Винтами	03
				Пайкой	04
Микровыключатель МП2203Л УХЛ3 Микровыключатель МП2203Л УХЛ3 экспорт Микровыключатель МП2203Л Т3 экспорт		Толкатель с продольным расположением ролика	Комбинированный	Винтами	01
				Пайкой	02
		Толкатель с поперечным расположением ролика		Винтами	03
				Пайкой	04
		Толкатель с шариком		Винтами	09
Микровыключатель МП2203Л УХЛ3 Микровыключатель МП2203Л УХЛ3 экспорт Микровыключатель МП2203Л Т3 экспорт	IР40	Толкатель с шариком		Пайкой	10
		Толкатель с продольным расположением ролика	Торцевой	Винтами	05
				Пайкой	06
		Толкатель с поперечным расположением ролика		Винтами	07
				Пайкой	08
		Толкатель с шариком		Винтами	11
				Пайкой	12
Микровыключатель МП2204Л УХЛ3 Микровыключатель МП2204Л УХЛ3 экспорт Микровыключатель МП2204Л Т3 экспорт		Толкатель с увеличенным дополнительным ходом	Фронтальный гайками	Винтами	01
				Пайкой	02
Микровыключатель МП2205Л УХЛ3 Микровыключатель МП2205Л УХЛ3 экспорт Микровыключатель МП2205Л Т3 экспорт		Толкатель с продольным расположением ролика		Винтами	01
				Пайкой	02
		Толкатель с поперечным расположением ролика		Винтами	03
				Пайкой	04
		Толкатель с шариком		Винтами	05
				Пайкой	06
Микровыключатель МП2206Л УХЛ3 Микровыключатель МП2206Л УХЛ3 экспорт Микровыключатель МП2206Л Т3 экспорт		С рычагом	Комбинированный	Винтами	01
				Пайкой	02
			Торцевой	Винтами	03
				Пайкой	04
Микровыключатель МП2208Л УХЛ3 Микровыключатель МП2208Л УХЛ3 экспорт Микровыключатель МП2208Л Т3 экспорт		Селективный прямой	Комбинированный	Винтами	01
				Пайкой	02
			Торцевой	Винтами	03
				Пайкой	04
Микровыключатель МП2302Л УХЛ3 Микровыключатель МП2302Л УХЛ3 экспорт Микровыключатель МП2302Л Т3 экспорт	IР54	Толкатель с увеличенным дополнительным ходом	Базовый	Пайкой	05
			Комбинированный	Винтами	01
				Пайкой	02
			Торцевой	Винтами	03
				Пайкой	04
Микровыключатель МП2303Л У2 Микровыключатель МП2303Л У2 экспорт Микровыключатель МП2303Л Т2 экспорт		Толкатель с продольным расположением ролика	Комбинированный	Винтами	01
				Пайкой	02
		Толкатель с поперечным расположением ролика		Винтами	03
				Пайкой	04
		Толкатель с шариком		Винтами	11
				Пайкой	12
Микровыключатель МП2303Л У2 Микровыключатель МП2303Л У2 экспорт Микровыключатель МП2303Л Т2 экспорт	IР54	Толкатель с продольным расположением ролика	Торцевой	Винтами	05
				Пайкой	06
		Толкатель с поперечным расположением ролика		Винтами	07
				Пайкой	08
		Толкатель с шариком		Винтами	13
				Пайкой	14
		Толкатель с продольным расположением ролика	Базовый	Пайкой	09
		Толкатель с поперечным расположением ролика			10
		Толкатель с шариком			15
Микровыключатель МП2304Л У2 Микровыключатель МП2304Л У2 экспорт Микровыключатель МП2304Л Т2 экспорт		Толкатель с увеличенным дополнительным ходом	Комбинированный	Винтами	01
				Пайкой	02 03
			Базовый
Микровыключатель МП2305Л У2 Микровыключатель МП2305Л У2 экспорт Микровыключатель МП2305Л Т2 экспорт		Толкатель с продольным расположением ролика	Комбинированный	Винтами	01
				Пайкой	02
		Толкатель с поперечным расположением ролика		Винтами	03
				Пайкой	04
		Толкатель с шариком		Винтами	05
				Пайкой	06
Микровыключатель МП2306Л У2 Микровыключатель МП2306Л У2 экспорт Микровыключатель МП2306Л Т2 экспорт		С рычагом		Винтами	01
				Пайкой	02
			Торцевой	Винтами	03
				Пайкой	04
Микровыключатель МП2308Л У2 Микровыключатель МП2308Л У2 экспорт Микровыключатель МП2308Л Т2 экспорт		Селективный прямой	Комбинированный	Винтами	01
				Пайкой	02
				Винтами	03
				Пайкой	04
Микровыключатель МП2313Л У2 Микровыключатель МП2313Л У2 экспорт Микровыключатель МП2313Л Т2 экспорт		Толкатель с поперечным расположением ролика	Базовый	Винтами	11
				Пайкой	12
		Толкатель с шариком		Винтами	13
				Пайкой	14
* 03 04 09 10 – с коротким толкателем; 07 08 11 12 – с длинным толкателем

Пример записи при заказе микровыключателя (МП2102Л), предназначенного для эксплуатации в условиях умеренного и холодного климата, категории размещения 3, исполнения 03, двухполюсного, группы коммутационной износостойкости 1:
Микровыключатель МП2102Л УХЛ3 031А ТУ 16-526.32278.
