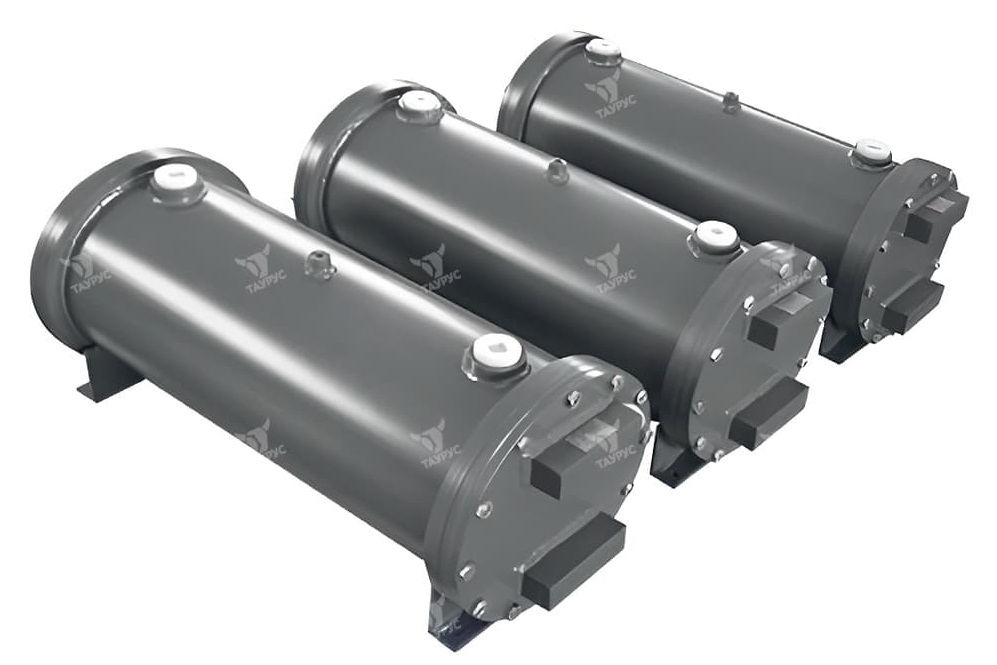

Описание маслоохладителей водяных МО
В качестве охлаждающей жидкости применяется вода промышленного водоснабжения при температуре от +5 до +30 °С.
Положение при эксплуатации маслоохладителей МО2,5, МО4, МО6,3, МО10 - любое.
Пример условного обозначения при заказе маслоохладителя c количеством тепла, отводимым маслоохладителем при перепаде температур масла и воды на входе 35 °С и номинальных расходах 134 000 кДж/ч и рассеиваемой мощностью 37,2 кВт:
Маслоохладитель МО-4
Основные технические характеристики маслоохладителя МО
|
Наименование параметров |
Типоразмер теплообменника |
|||
|
Маслоохладитель MO-2,5 |
Маслоохладитель MO-4 |
Маслоохладитель МО-6,3 |
Маслоохладитель МО-10 |
|
|
Количество тепла, отводимое маслоохладителем при перепаде температур масла и воды на входе 35 °С и номинальных расходах, кДж/ч ( рассеиваемая мощность,кВт) |
84.10 ³ (23,3) |
134.10 ³ (37,2) |
210.10 ³ (93) |
335.10 ³ (93) |
|
Давление на входе, МПа(кгс/см²) |
0,8(8) |
|||
|
Расходы теплоносителей, л/мин |
|
|||
|
номинальный |
100 |
160 |
250 |
400 |
|
максимальный |
125 |
200 |
320 |
630 |
|
-воды: |
|
|||
|
номинальный |
50 |
80 |
125 |
200 |
|
максимальный |
63 |
100 |
160 |
320 |
|
Перепад давлений на маслоохладителе при номинальных расходах теплоносителей, МПа(кгс/см:) |
0,1(1) |
|||
|
Масса, кг (± 5) |
60 |
76 |
98 |
154 |
Важно!
При первом пуске нельзя находиться около смонтированного маслоохладителя. Техническое обслуживание маслоохладителя производить только после снижения давления до нуля.
Перед установкой маслоохладителя с наружных поверхностей снять консервационную смазку и протереть уайт-спиритом или бензином, извлечь заглушки из отверстий и поставить штуцера.
