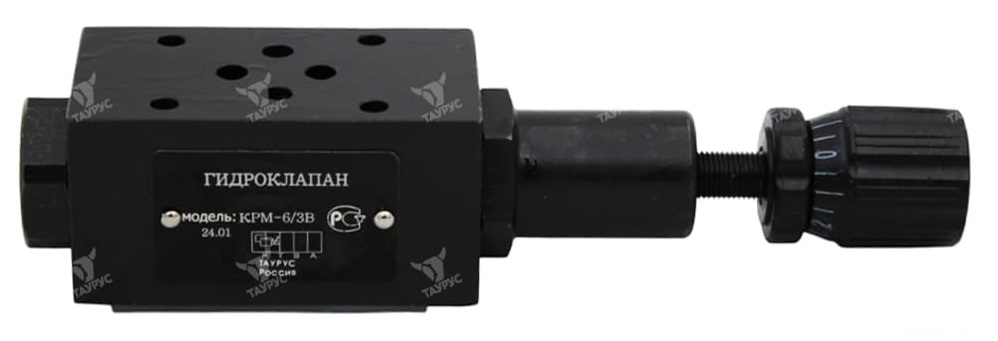

Описание гидроклапанов редукционных КРМ 6/3
Гидроклапаны КРМ6/3 модульного монтажа предназначен для поддержания в отводимом для них потоке рабочей жидкости более низкого давления, чем в подводимом.
Гидроклапаны КРМ создают и поддерживают в гидросистеме необходимое давление, которое снижено относительно давления источника.
Клапаны КРМ6/3 применяются для упрощения изготовления трубопроводов, сокращения их числа, модернизации действующего оборудования при сохранении всех основных параметров гидросистемы.
Область применения гидроклапанов редукционных КРМ 6/3: гидроприводы прессов, станков, литейных и литьевых машин, мобильной техники и другого гидрофицированного оборудования. Гидроклапаны работают на минеральных маслах с кинематической вязкостью 10...50 сСт и при тонкости фильтрации не грубее 25 мкм. Рекомендуемая температура масла в гидросистеме от +20 до +50 °С. Вид присоединения: модульный монтаж.
Основные параметры гидроклапанов редукционных КРМ 6/3
|
Параметр |
Значение |
|||
|
КРМ-6/3В1 |
КРМ-6/3В2 |
КРМ-6/3В3 |
КРМ-6/3В4 |
|
| Диапазон давления на входе, МПа |
0,5...31,5 |
1,0...31,5 |
1,0...31,5 |
|
|
Диапазон регулировки давления, бар |
8...70 | 35...140 | 70...250 | 100...315 |
| Диапазон расхода рабочей жидкости, дм³/с |
0...0,33 |
|||
| Максимальные внутренние утечки, см³/с |
500 |
|||
Время нарастания давления после прекращения разгрузки, с
|
0,2 |
|||
| Масса клапана, кг |
1,0 |
|||
Структура условного обозначения клапанов КРМ 6/3
|
1 |
- |
2 |
/ |
3 |
4 |
5 |
|
КРМ |
6 |
3 |
В |
2 |
| 1 | Тип устройства | КРМ = гидроклапан редукционный модульный |
| 2 | Условный проход | 6 = 6 мм |
| 3 | Номинальное давление на входе | 3 = 32 МПа |
| 4 | Исполнение по способу ручной настройки |
В = регулировочный винт под ключ Р = рукоятка |
| 5 | Исполнение по давлению настройки в канале P |
1 - 8...70 бар 2 - 35...140 бар 3 - 70...250 бар 4 - 100...315 бар |
Размеры и параметры регулировки гидроклапанов КРМ 6/3
