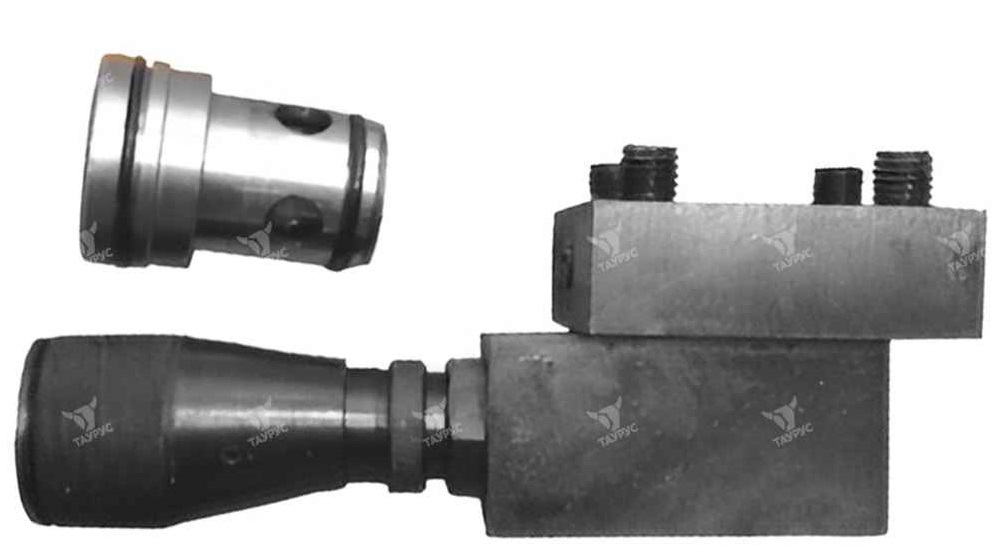

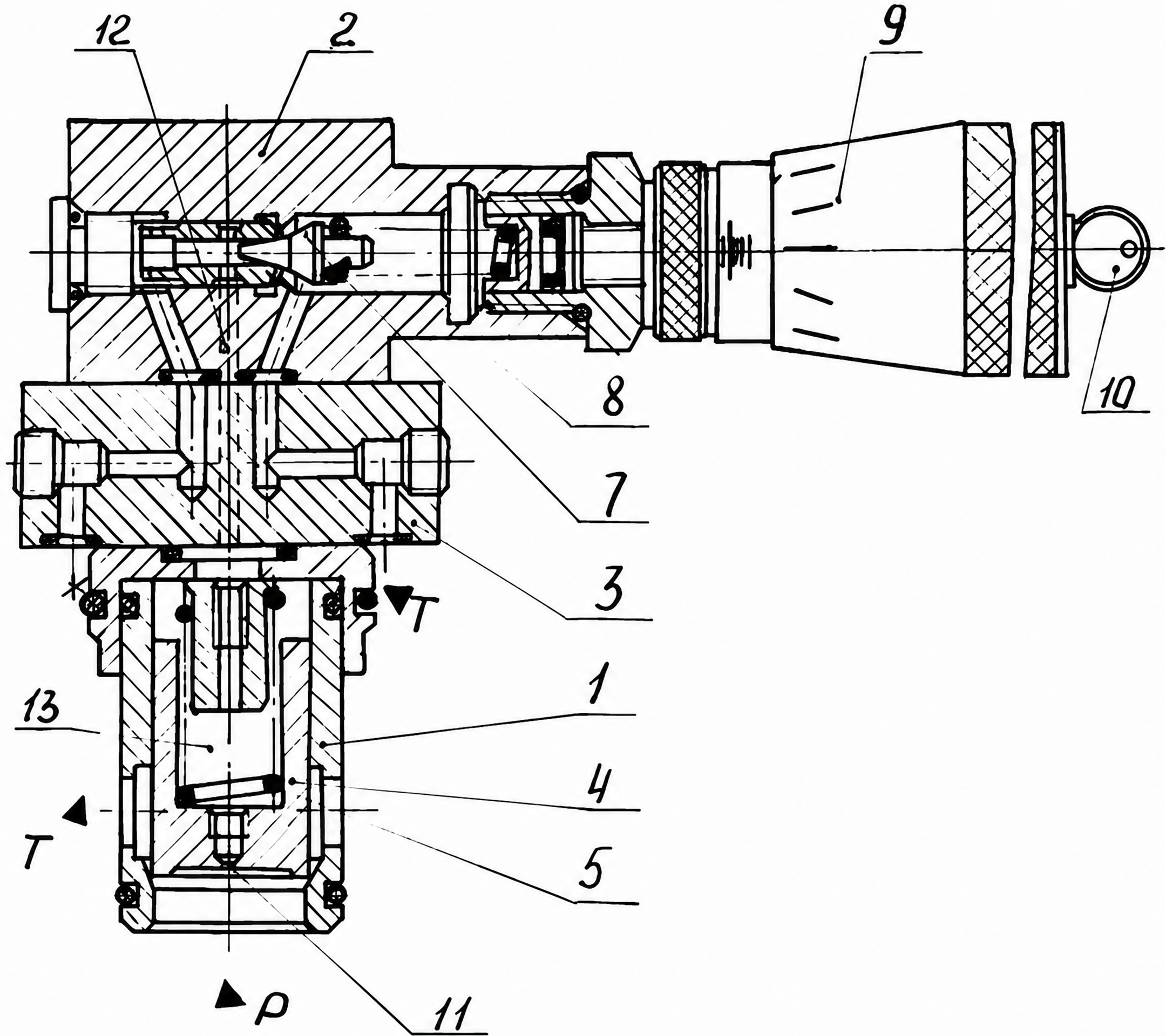

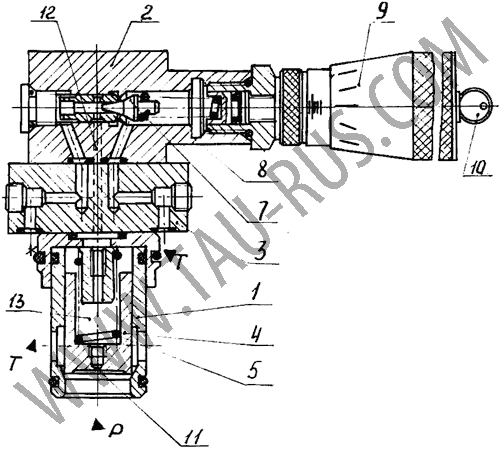

Клапаны предохранительные КПВ-10, КПВ-20, КПВ-32 с условными проходами 10 мм, 20 мм, 32 мм, соответственно, предназначены для предохранения от перегрузок гидравлической системы и для поддержания в ней постоянного давления. Устройство: Клапаны предохранительные КПВ20-000-06 и КПВ20-000-08 состоят из основного (комплект затвора) 1 и вспомогательного (управляющего) клапанов 2, связанных между собой посредством фланца 3. В патроне комплекта затвора установлен клапан 4, который прижимается к седлу пружиной 5. В корпусе вспомогательного клапана расположены игла 7, пружина 8. В качестве регулирующего элемента настройки давления применена рукоятка со шкалой и замковым устройством 9 под ключ 10. Предохранительный клапан работает следующим образом: Масло из системы (Р) через дроссель 11 в основном клапане по каналу 12 подводится к игле 7 вспомогательного клапана. Пока давление в системе, действующее на иглу 7, не превысит усилия настройки пружины 8, клапан 4 прижимается пружиной 5 к седлу. При повышении давления игла 7 открывает канал 12 и масло из надклапанной полости 13 поступает на слив (Т). При этом равновесие сил, действующих на клапан 4 нарушается и клапан под действием перепада давления на дросселе 11, поднимается, соединяя линию давления Р с линией слива Т. Как только давление в системе окажется ниже давления, на которое настроена пружина 8, вспомогательный клапан закроется. Давление, действующее на клапан 4 уравновешивается и усилием пружины 5 клапан прижмётся к седлу. Пример применения предохранительных клапанов КПВ:
Клапан КПВ20-000-06 установлен в линии основного насоса. Он включает поршневой насос на систему, отключает его на слив и предохраняет от перегрузок давлением. |
Основные характеристики гидроклапанов КПВ
| Обозначение | Клапан КПВ10 | Клапан КПВ20 | Клапан КПВ32 |
| Условный проход, мм | 10 | 20 | 32 |
| Давление на выходе номинальное / максимальное, МПа | 32 / 35 | ||
| Максимальное давление разгрузки, МПа | 0,3 | ||
| Диапазон регулирования КПВ...В1 / КПВ...В2 / КПВ...В3, МПа | 0,5...10 / 1...20 / 2...32 | ||
| Расход рабочей жидкости номинальный / максимальный / минимальный, дм³/мин | 63 / 100 / 3 | 160 / 250 / 5 | 320 / 500 / 5 |
| Внутренняя герметичность (максимальные внутренние утечки), см³/мин | 40 | 60 | 100 |
| Масса клапана (без рабочей жидкости) не более, кг | 4,21 | 4,70 | 5,50 |
| Максимальное превышение давления настройки при мгновенном возрастании давления, % | 10 | ||
| Время нарастания давления после прекращения разгрузки, с | 0,1 | 0,15 | 0,2 |
| Давление на сливе основного потока / линии управления, МПа | 32 / 6 | ||
Структура условного обозначения клапана КПВ
| КПВ | 10 | В | 1 |
|
УХЛ4 | ||||
|
Климатическое исполнение: для районов с умеренным климатом
|
|||||||||
|
|
|||||||||
|
Исполнение по диапазону регулирования:
1 – 0,5-10 МПа; 2 – 1-20 МПа; 3 – 2-32 МПа |
|||||||||
|
|
|||||||||
|
Регулировочное устройство:
В – винт; Р – рукоятка; К – ключ |
|||||||||
|
|
|||||||||
|
Исполнение по условному проходу
10 –10 мм; 20 –20 мм; 32 –32 мм; |
|||||||||
|
|
|||||||||
|
Типа аппарата: гидроклапан предохранительный встраиваемый
|
|||||||||

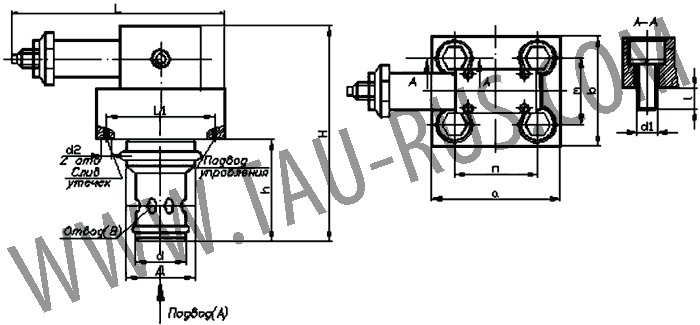

Габаритные и присоединительные размеры гидроклапанов КПВ
|
| Шифр клапана | Lмин / Lмакс | a | b | n | m | d1 | l | H | h | ll | D | d |
| Клапан КПВ 10.В | 116 / 122 | 65 | 55 | 45 | 35 | M10 | 25 | 116 | 51 | 50 | 34 | 25 |
| Клапан КПВ 10.Р | 152 / 158 | 65 | 55 | 45 | 35 | M10 | 25 | 116 | 51 | 50 | 34 | 25 |
| Клапан КПВ 10.К | 176 / 182 | 65 | 55 | 45 | 35 | M10 | 25 | 116 | 51 | 50 | 34 | 25 |
| Клапан КПВ 20.В | 120 / 126 | 75 | 65 | 50 | 40 | M12 | 25 | 124 | 59 | 58 | 44 | 34 |
| Клапан КПВ 20.Р | 156 / 162 | 75 | 65 | 50 | 40 | M12 | 25 | 124 | 59 | 58 | 44 | 34 |
| Клапан КПВ 20.К | 180 / 186 | 75 | 65 | 50 | 40 | M12 | 25 | 124 | 59 | 58 | 44 | 34 |
| Клапан КПВ 32.В | 126 / 132 | 86 | 76 | 58 | 48 | M14 | 30 | 142 | 72 | 72 | 54 | 44 |
| Клапан КПВ 32.Р | 162 / 168 | 86 | 76 | 58 | 48 | M14 | 30 | 142 | 72 | 72 | 54 | 44 |
| Клапан КПВ 32.К | 187 / 193 | 86 | 76 | 58 | 48 | M14 | 30 | 142 | 72 | 72 | 54 | 44 |
Пример условного обозначения клапана предохранительного встраиваемого с условным проходом 32 мм, с диапазоном регулировки давления 0,5...10 МПа, в качестве регулирующего элемента - рукоятка:
Клапан КПВ 10.Р1 УХЛ4
